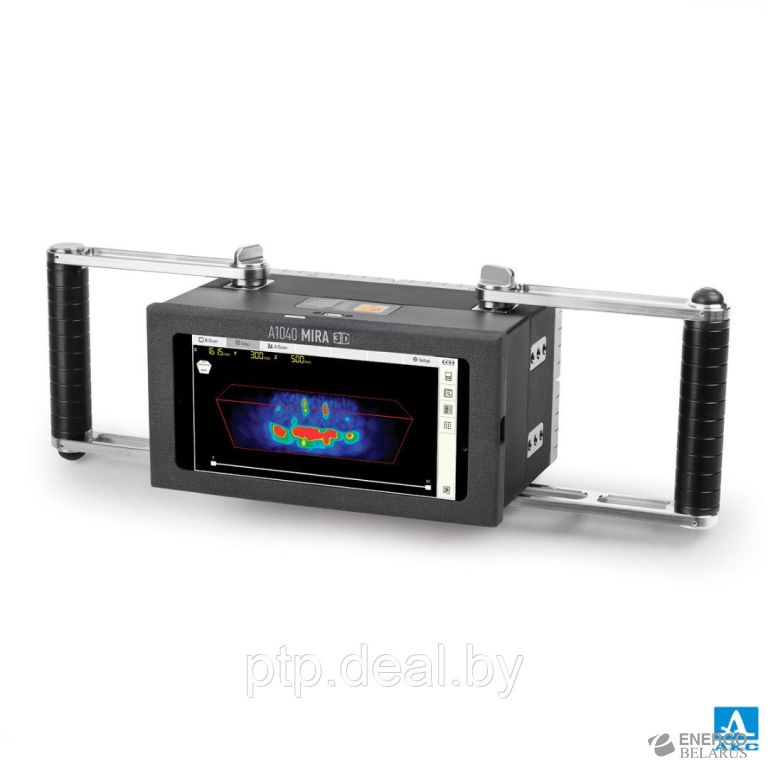

НИЗКОЧАСТОТНЫЙ УЛЬТРАЗВУКОВОЙ ТОМОГРАФ A1040 MIRA 3D
Характеристики
| Производитель | Акустические Контрольные Системы |
| Страна производитель | Россия |
Инновационный, компактный и удобный в использовании томограф с возможностью быстрого построения 3D изображения внутренней структуры бетона.
Описание
Инновационный, компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.
Преимущества- Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android).
- Мгновенное отображение результатов измерений (сечение В-Скан).
- Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой.
- Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум.
- Визуализация и измерение глубины трещин.
- Удаленное управление и получение данных с использованием скоростного WiFi интерфейса.
Особенности

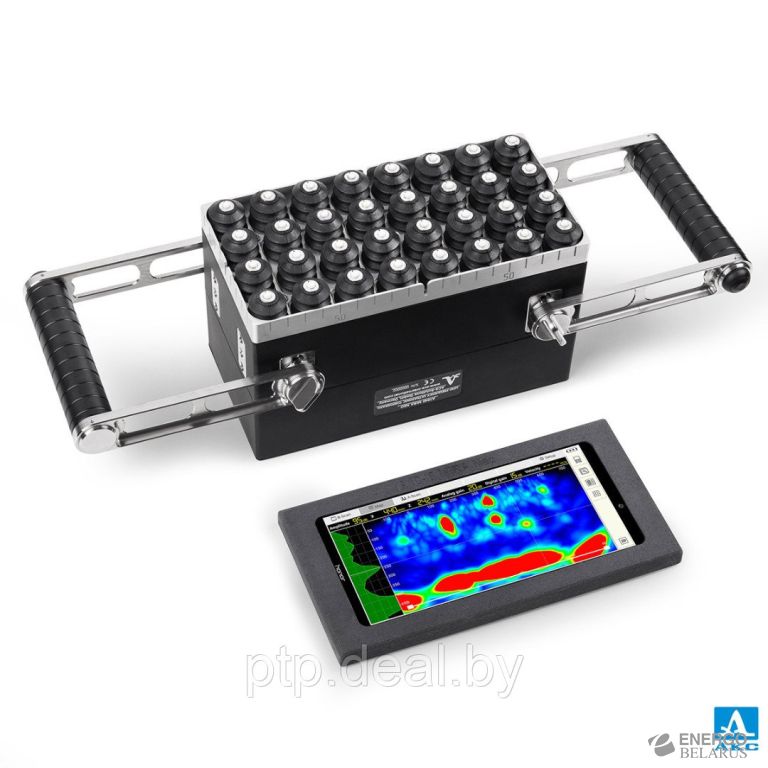

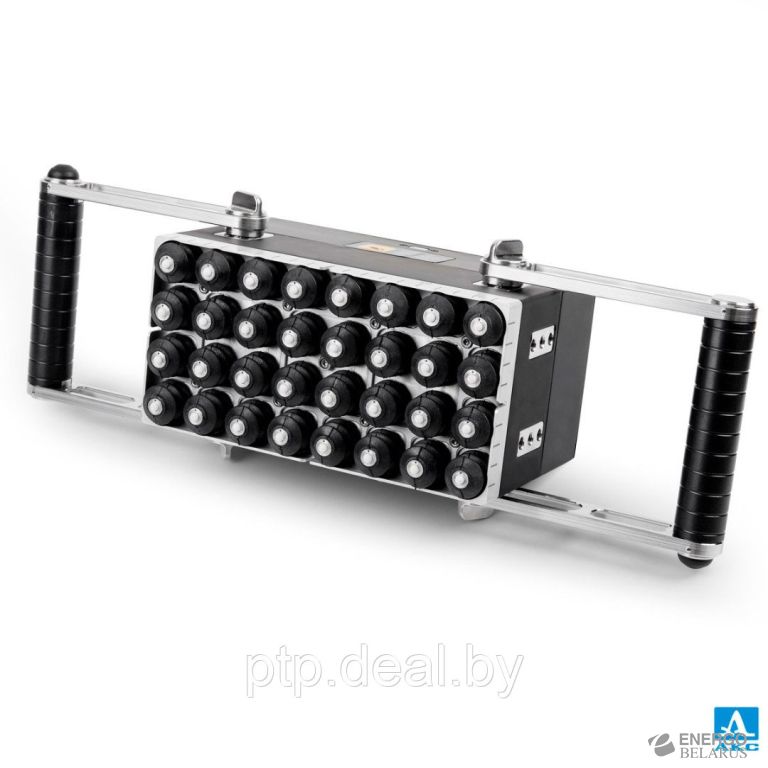

- Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8).
- Высокая скорость обработки и отображения данных с частотой 30Гц.
- Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями.

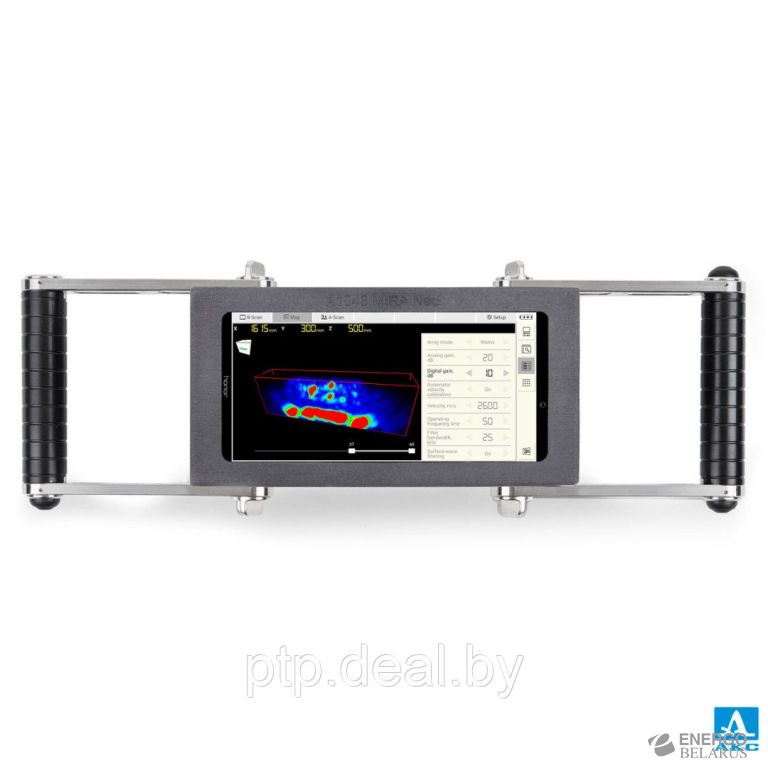

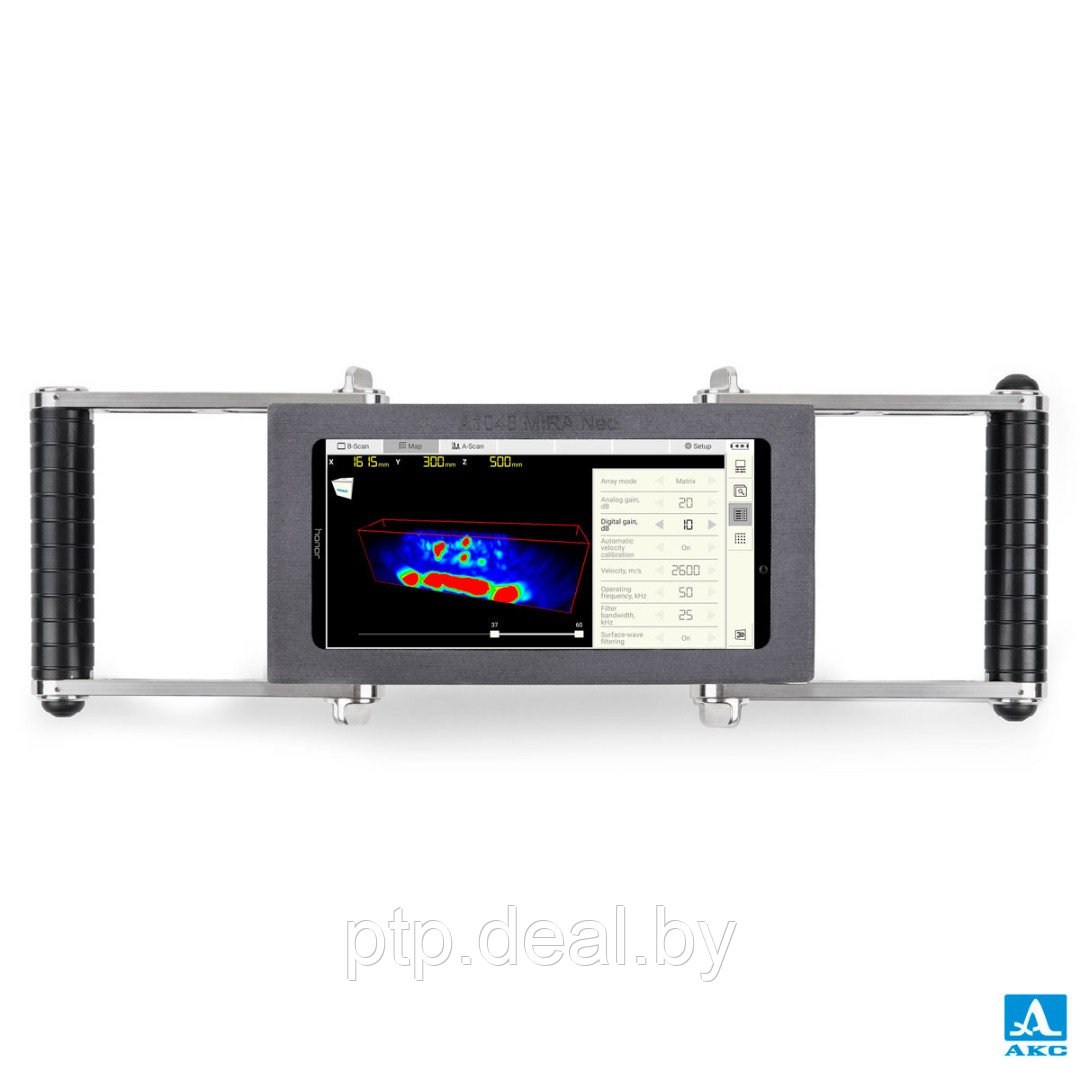

- Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла.
Характеристики
| Параметр | Значение |
| Количество преобразователей в антенной решетке | 32 (приемник/передатчик) |
| Диапазон измеряемых толщин | 10 – 1000 мм* |
| Диапазон рабочих частот | 10 – 100 кГц |
| Диапазон устанавливаемых скоростей | 1000 – 4000 м/с |
| Время непрерывной работы | до 10 часов** |
| Класс защиты | IP54 |
| Габаритные размеры антенной решетки | 200 x 125 x 100 мм |
| Масса антенной решетки (без мобильного устройства) | 2,95 кг |
| Диапазон рабочих температур | от – 20 до +55 º |
| *В зависимости от структуры объекта. | |
| ** В зависимости от режима работы. | |
Комплектность
Базовый комплект| Наименование | Количество |
| А1040 MIRA 3D электронный блок | 1 шт. |
| Мобильное устройство на базе Android с ПО INTROVIEW | 1 шт. |
| Сетевой адаптер 220 В - USB | 1 шт. |
| Кабель USB A- Type C | 1 шт. |
| Проверочный образец | 1 шт. |

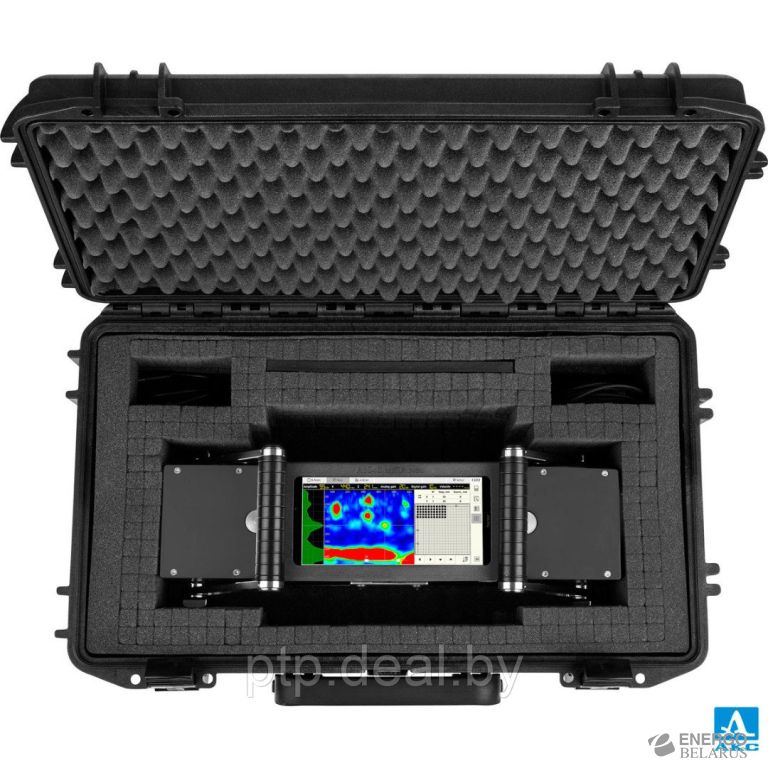

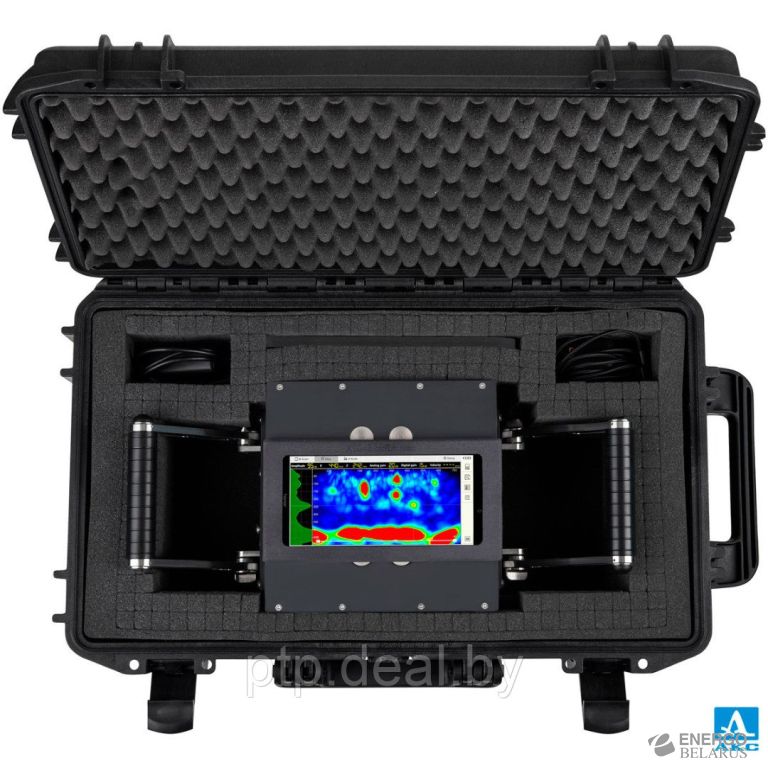

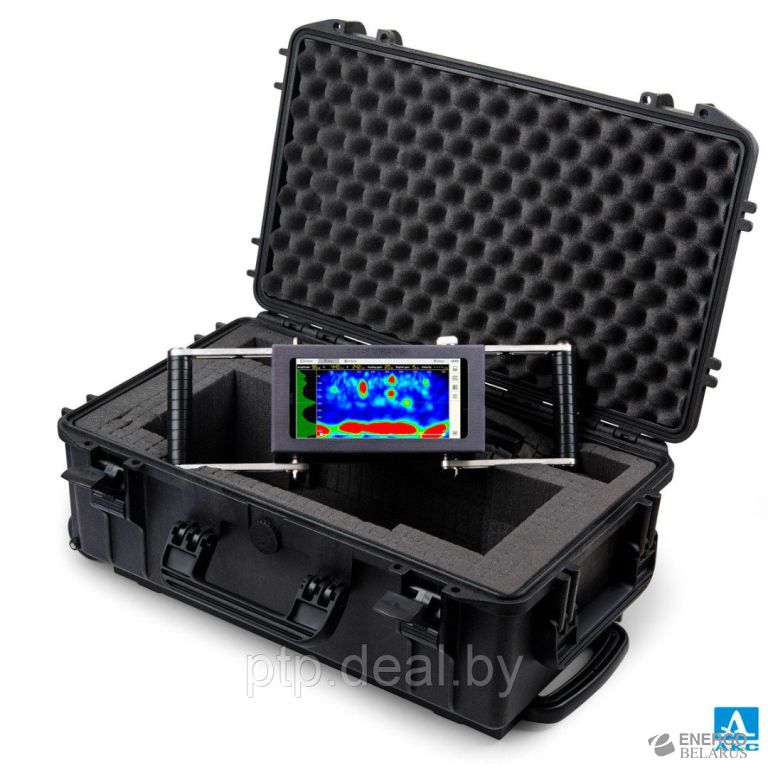

| Жесткий кейс | 1 шт. |
| Наименование | Количество |

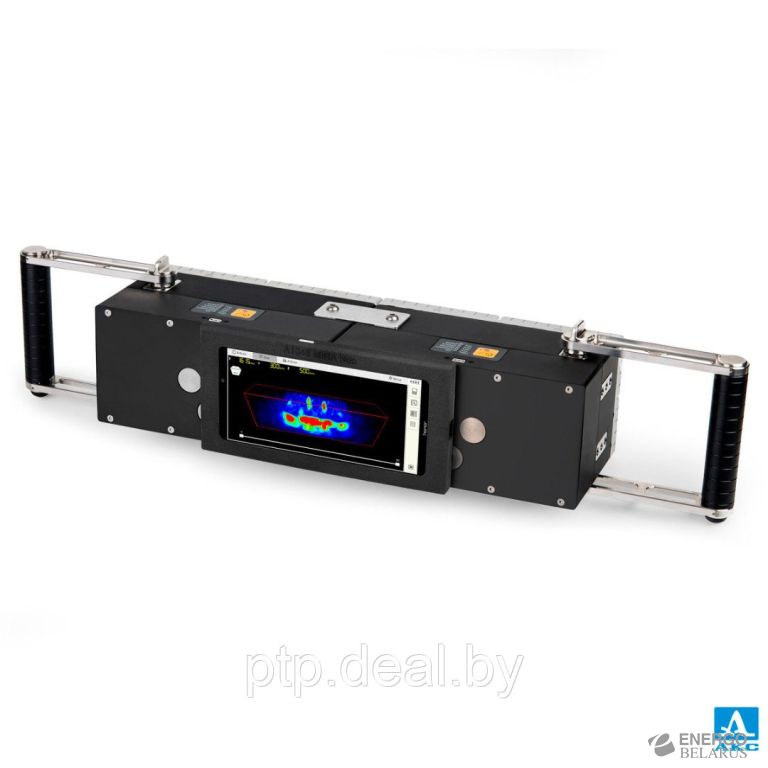

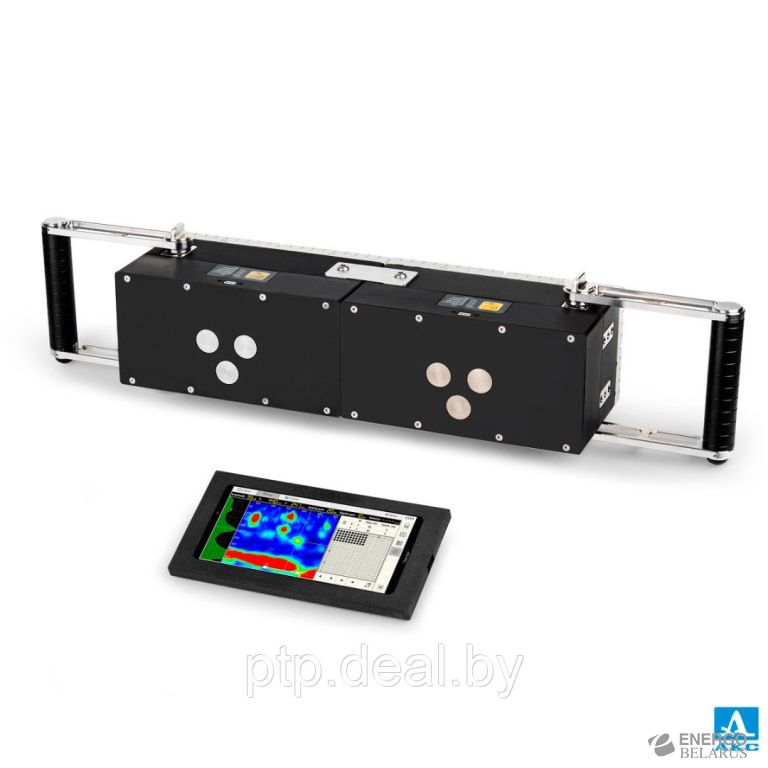

| А1040 MIRA 3D - комплект PRO из двух электронных блоков ультразвукового томографа | 1 шт. |
| Мобильное устройство на базе Android с ПО INTROVIEW | 1 шт. |
| Сетевой адаптер 220 В - USB | 1 шт. |
| Кабель USB A- Type C | 1 шт. |
| Проверочный образец | 1 шт. |
| Жесткий кейс | 1 шт. |
