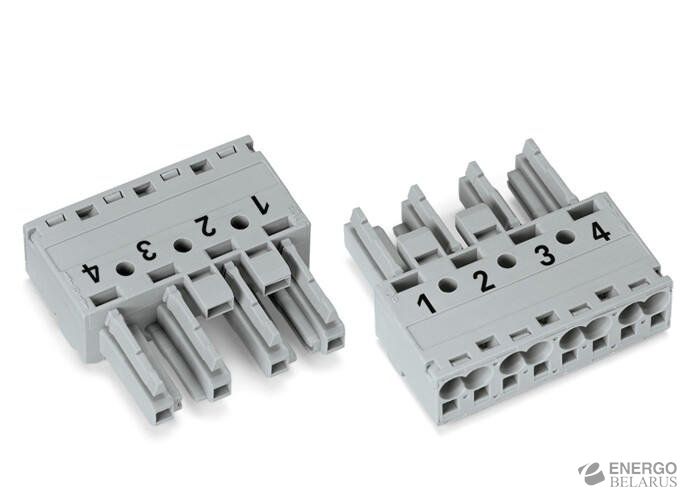

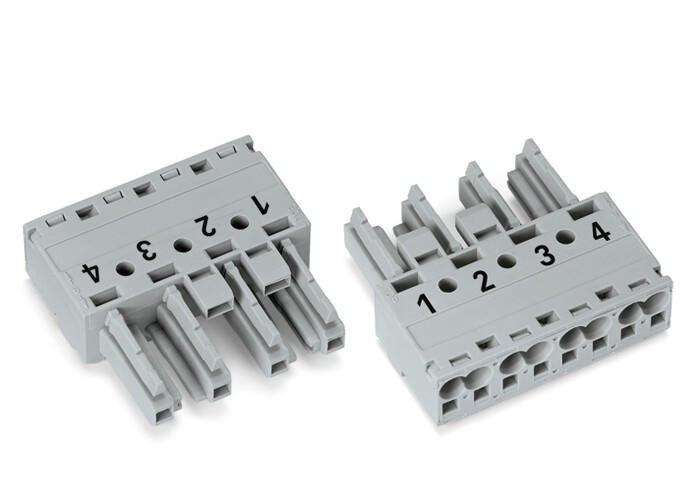

Разъем Wago 770-244
Характеристики
| Производитель | Wago |
| Высота, мм | 12.9 |
| Ширина, мм | 40 |
| Артикул | 770-244 |
| Цвет | Серый |
| Страна производства | Германия |
| Количество полюсов | 4 |
| Материал контактов | Медь |
| Материал изоляции | Полиамид |
| Площадь сечения проводов, мм2 | 4 |
| Глубина, мм | 37.5 |
Разъем; 4-пол.; Код. B; 4,00 мм²; серый.
- Защищен от несоответствия и не требует технического обслуживания.
- Технология соединения с пружинным давлением Puss-in CAGE CLAMP ® позволяет просто вставлять твердый проводник в устройство.
- Два проводных соединения на полюс для петель или мостов.
- Возможно дополнительное кодирование переменных.
- Компоненты могут быть четко напечатаны и окрашены в соответствии с индивидуальными требованиями.
Технические данные:
| Примечание по контактному сопротивлению | сопротивление контакта примерно 1 мОм разъёмная вилка / розетка с сопротивлением контакта примерно 0,25 мОм |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 400 V |
| Номинальное импульсное напряжение (III/3) | 6 kV |
| Номинальный ток | 25 A |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Hinweis fr den amerikanischen Markt | Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office. |
| Номинальное напряжение UL 1977 | 600 V |
| Номинальный ток UL 1977 | 23 A |
| Общее число точек подключения | 8 |
| Общее число потенциалов | 4 |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент Push-in |
| Номинальное сечение | 4 мм² |
| Однопроволочный проводник | 0,5 … 4 мм² / 20 … 12 AWG |
| Однопроволочный проводник, вставное соединение | 1,5 … 4 мм² / 16 … 12 AWG |
| Многопроволочный проводник | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Тонкопроволочный проводник | 0,5 … 4 мм² / 20 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Тонкопроволочный проводник; с наконечником; подключение путем вставки | 1,5 мм² / 16 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Количество полюсов | 4 |
| Направление ввода проводника по отношению к направлению соединения | 0 ° |
| Шаг контактов | 10 мм / 0.394 inch |

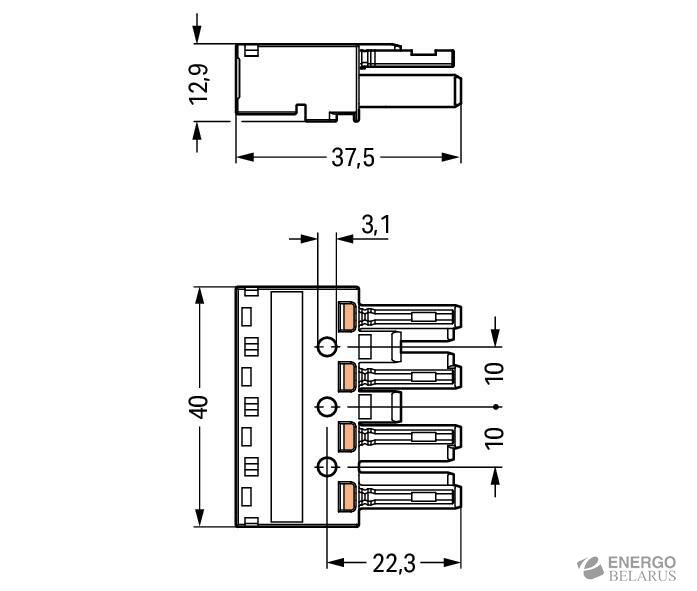

| Ширина | 40 мм / 1.575 inch |
| Высота | 12,9 мм / 0.508 inch |
| Глубина | 37,5 мм / 1.476 inch |
| Применение | Measurement and regulation technology |
| Кодирование | B |
| Маркировка | 1 2 3 4 |
| Потенциальная маркировка | 1 2 3 4 |
| Сила сцепления разъёмного соединения | примерно 20 … 70 N (в зависимости от числа контактов) |
| Удерживающая сила разъёмного соединения | Заблокировано: > 80 Н |
| Сила расцепления разъёмного соединения | Разблокировано: примерно 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов соединения | 200, без резистивной нагрузки |
| Protection class | IP20; В подключённом состоянии с корпусом разгрузки натяжения: IP2xC (эти компактные соединители не предназначены для использования на открытых легкодоступных участках). |
| Тип контакта (разъёмный соединитель) | Соединитель/розетка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Can be retrofitted |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Цвет | серые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав (с обработанной поверхностью) |
| Пожарная нагрузка | 0,211 MJ |
| Вес | 12,6 g |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур 105 °C |
| Product Group | 20 (WINSTA) |
| Единица упаковки (минимальная упаковка) | 50 Stck |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4044918252447 |
| Код ТН ВЭД | 85366990990 |
