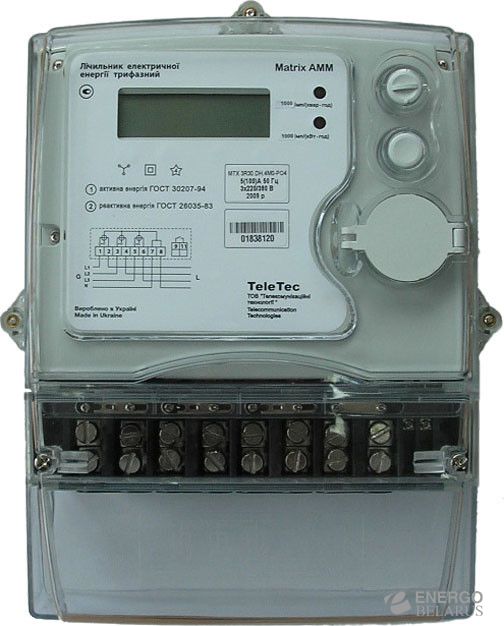

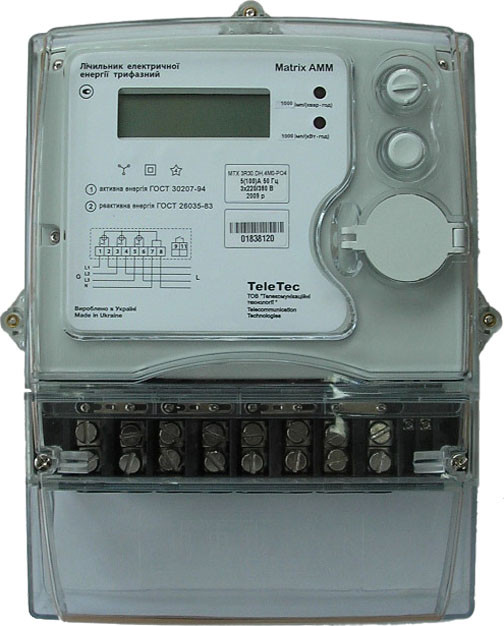

Счетчик электроэнергии трехфазный MTX3R
Характеристики
| Степень защиты IP | 51 |
| Вид по количеству фаз | Трехфазный |
| Материал | Поликарбонат |
| Диапазон рабочих температур, °C | -40...+60 |
Многофункциональные трехфазные счетчики типа МТХ3 предназначены для многотарифного учета активной энергии в одном направлении и реактивной энергии в двух направлениях, мониторинга параметров измерительной сети на объектах энергетики, промышленности и коммунально-бытовой сфере в составе автоматизированных системах технического и коммерческого учета (АСКУЭ) и отдельно (в счетчик установлены часы реального времени с питанием от батареи).
Особенности:
- Счетчики МТХ3 разработаны с учетом самых современных тенденций в создании средств измерительной техники.
- Счетчики обладают широкими коммуникационными возможностями. Параметризация счетчика и локальный сбор данных может осуществляться через оптический порт при непосредственном доступе к счетчику и дистанционно по каналам связи АСКУЭ.
- Счетчики МТХ3 оборудованы электрическим телеметрическим выходом, который может использоваться для периодической поверки.
- Радиомодуль стандарта IEEE 802.15.4 обеспечивает обмен данными со скоростью до 9600 бод в полосе частот 2.4Ггц при мощности передачи не выше 2мВт.
- Teletec PLC модуль разработан с использованием технологии SFSK, обеспечивающей помехоустойчивую связь со скоростью до 1000 бод на расстоянии до 750 м.
- Оба типа коммуникационных модулей обеспечивают поддержку режима ретрансляции до 16 уровней.
- Данные итоговых накопительных регистров, и другая статистическая расчетная информация хранится в энергонезависимой памяти. Время хранения данных при отключении напряжения (цепей питания) не менее 10 лет.
Глубина хранения данных:
- Получасовые срезы общие и по тарифам - 60 суток;
- Суточные срезы общие и по тарифам - 6 мес.;
- Месячные срезы по тарифам - 4 года.
Счетчики, в зависимости от исполнения обеспечивают измерение, запись и хранение, индикацию на ЖКИ и вывод по интерфейсным каналам следующих величин:
- количество электрической энергии по тарифным зонам, которая прошла через счетчик и общая суммарная энергия;
- количество реактивной энергии в двух направлениях по тарифным зонам, которая прошла через счетчик и суммарная энергия;
- общие и пофазные значения мощности как активной, так и реактивной энергии;
- значения всех видов энергий за предыдущий и текущий расчетный периоды;
- информация о качестве электроэнергии;
- время, дата и версия программного обеспечения процессора.
Тарификационная таблица счетчиков включает:
- двенадцать сезонов;
- четыре тарифа
- блочный тариф;
- 28 специальных дней (праздничные, выходные, специальные).
Для исключения несанкционированного доступа к оптическому порту счетчика предусмотрена его механическая защита и пломбировка. Прозрачная крышка клеммника счетчика позволяет обеспечить легкий контроль правильности и состояния подключения. Корпус счетчиков МТХ3 сделан из поликарбоната и предназначен для эксплуатации в жестких условиях и соответствует IP51. При наличие хотя бы одного (линейного или фазного) напряжения счетчик сохраняет работоспособность при температуре -40ºС...+60ºС.
