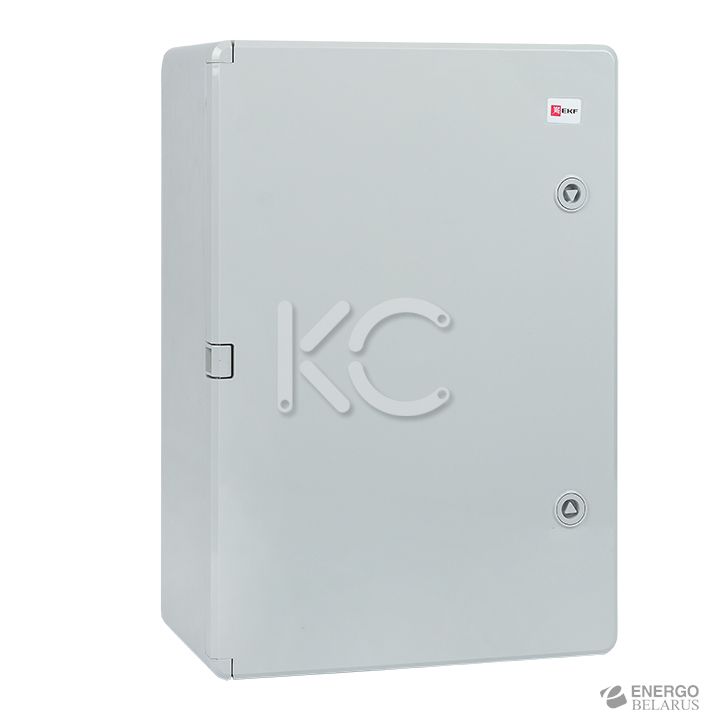

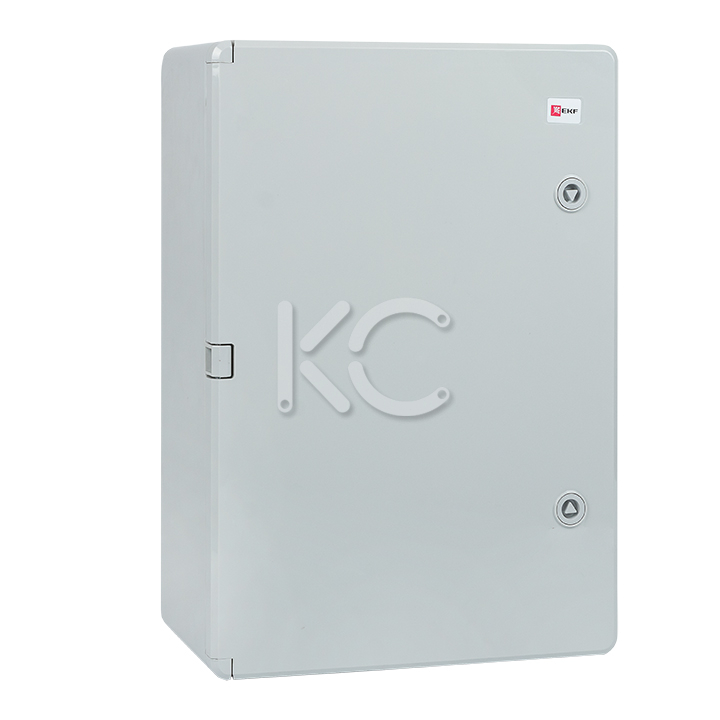

Бокс ЩМП-П 700х500х250 мм IP65 EKF PROxima

• Назначение
• Применение
• Преимущества
• Технические характеристики
• Монтажная плата
• Габаритные и установочные размеры
• Особенности эксплуатации и монтажа

Назначение

Щиты пластиковые ЩМП-П IP65 EKF PROxima навесного исполнения с монтажной панелью предназначены для установки модульного и силового электрооборудования для сборки щитов автоматизации, распределения и управления. Щиты изготовлены из ударопрочного ABS-пластика и обеспечивают надежную защиту установленного оборудования. Степень защиты IP65 предотвращает проникновение пыли и влаги, обеспечивая безопасное функционирование внутренних компонентов шкафа.

Применение

Щиты могут применяться в различных сегментах рынка: от объектов гражданского строительства до объектов промышленности и инфраструктуры.

Преимущества

• Высокая пыле- и влагозащищенность IP65.
• Ударостойкий пластик ABS.
• Штифт дверных петель из нержавеющей стали.
• Широкий диапазон рабочих температур: от -45 до +80°С.

Технические характеристики

Монтажная плата

Схема	Размеры, мм
	A	443
	B	649
	C	8.5
	D	617
	E	636
	F	403
	G	424
	Толщина	1

Габаритные и установочные размеры

Схема	Размеры, мм
	H	700
	W	500
	D	250
	L	400

Особенности эксплуатации и монтажа

1. Электрощиты должны эксплуатироваться только в средах, не содержащих токопроводящей пыли и химически активных веществ.
2. Электрощиты оснащены съемной монтажной панелью, что облегчает процесс монтажа оборудования.
3. Для удобства настенной установки на задней стенке щита заготовлены монтажные отверстия и прилагается крепежный комплект.

1. Оборудование установить на монтажную плоскость.
2. Готовый монтажный модуль с оборудованием закрепить внутри корпуса шкафа.
3. Монтаж шкафа осуществляется при помощи крепежных элементов, которые входят в комплект поставки.
