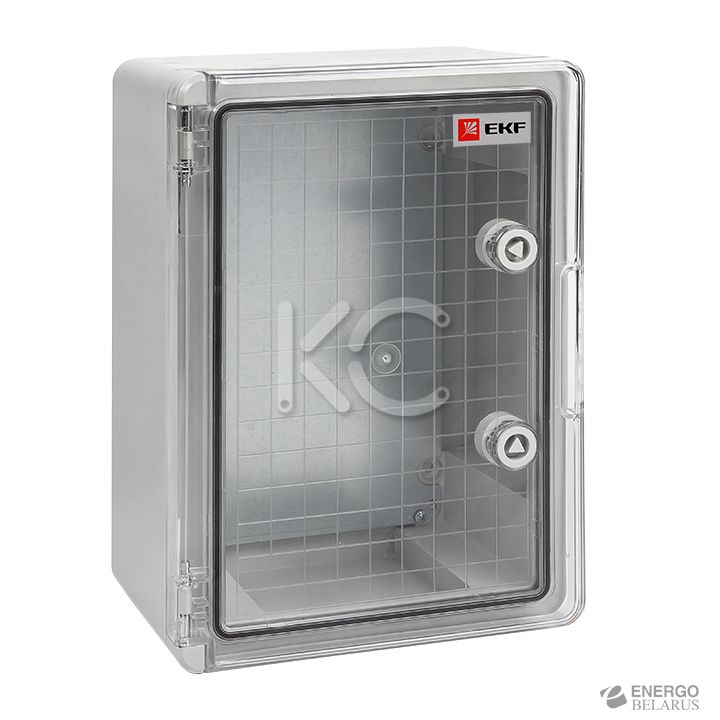

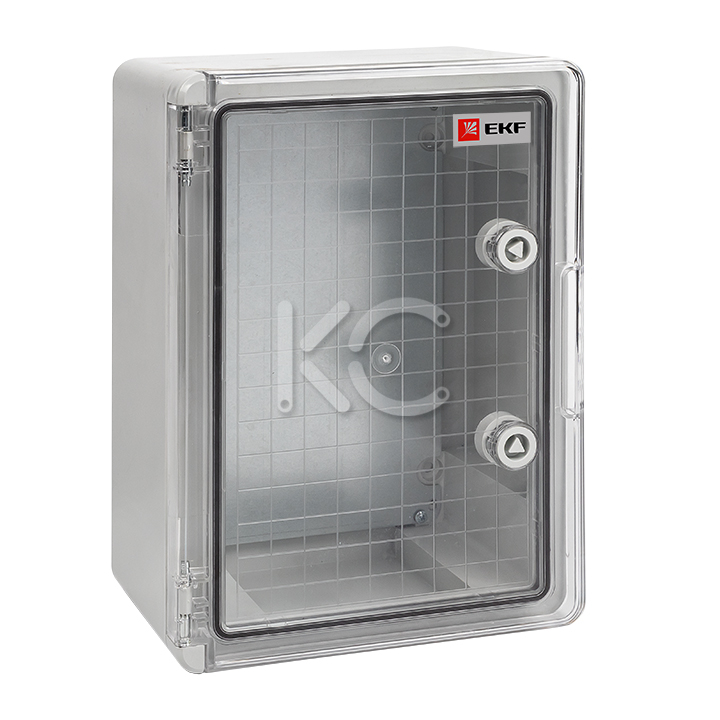

Бокс ЩМП-П прозр. дверь 400х300х170 мм IP65 EKF PROxima

Назначение

Щиты пластиковые ЩМП-П IP65 EKF PROxima навесного исполнения с монтажной панелью предназначены для установки модульного и силового электрооборудования для сборки щитов автоматизации, распределения и управления. Щиты изготовлены из ударопрочного ABS-пластика и обеспечивают надежную защиту установленного оборудования. Степень защиты IP65 предотвращает проникновение пыли и влаги, обеспечивая безопасное функционирование внутренних компонентов шкафа.

Применение

Щиты могут применяться в различных сегментах рынка: от объектов гражданского строительства до объектов промышленности и инфраструктуры.

Преимущества

• Высокая пыле- и влагозащищенность IP65.
• Ударостойкий пластик ABS.
• Штифт дверных петель из нержавеющей стали.
• Широкий диапазон рабочих температур: от -45 до +80°С.
• Исполнение с прозрачной дверью.

Технические характеристики

Монтажная плата

Схема	Размеры, мм
	A	244
	B	374
	C	8.5
	D	340
	E	361
	F	204
	G	225
	Толщина	0.8

Габаритные и установочные размеры

Схема	Размеры, мм
	H	400
	W	300
	D	170
	L	180

Особенности эксплуатации и монтажа

1. Электрощиты должны эксплуатироваться только в средах, не содержащих токопроводящей пыли и химически активных веществ.
2. Электрощиты оснащены съемной монтажной панелью, что облегчает процесс монтажа оборудования.
3. Для удобства настенной установки на задней стенке щита заготовлены монтажные отверстия и прилагается крепежный комплект.

Порядок монтажа

1. Оборудование установить на монтажную плоскость.
2. Готовый монтажный модуль с оборудованием закрепить внутри корпуса шкафа.
3. Монтаж шкафа осуществляется при помощи крепежных элементов, которые входят в комплект поставки.
