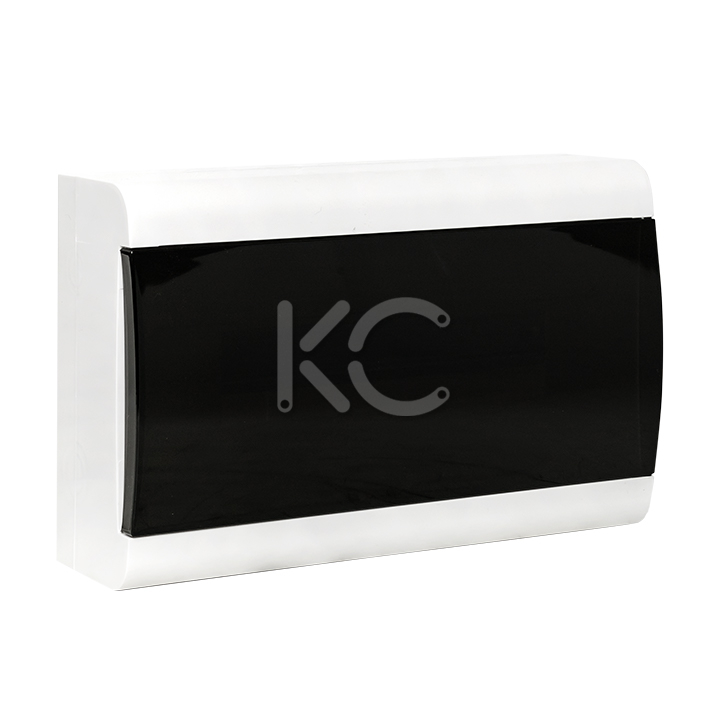

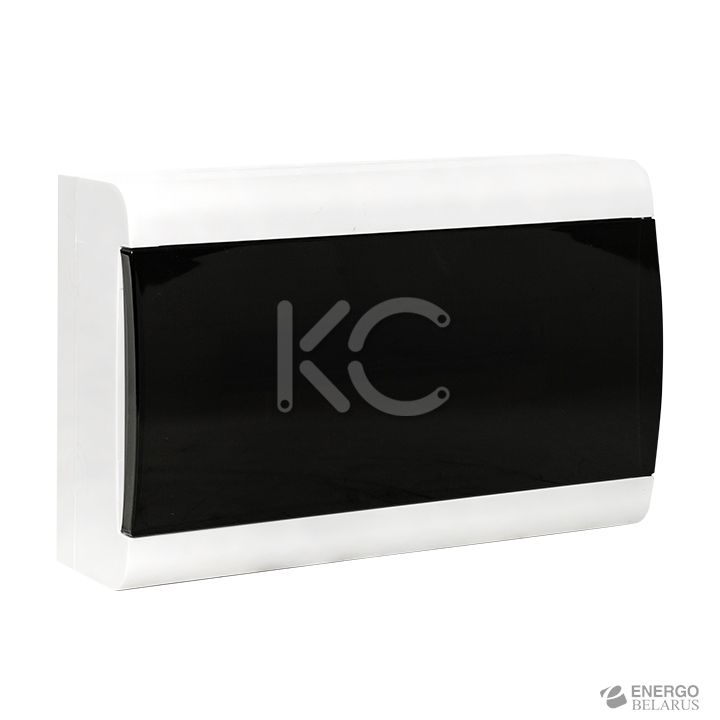

Щит ЩРН-П-18 (пром. упаковка) IP41 EKF Basic

• Назначение
• Применение
• Преимущества
• Технические характеристики
• Особенности эксплуатации и монтажа

Назначение

Щиты распределительные пластиковые предназначены для установки модульной аппаратуры: автоматических выключателей, УЗО, таймеров, счетчиков электрической энергии и т. д. Используются для электромонтажа в жилых, административных, торговых помещениях. Щиты изготовлены из прочного ABS-пластика теплого белого цвета. Имеют полноразмерную затемненную дверцу, что позволяет им эстетично вписаться в интерьер жилых и офисно-торговых помещений. Основание корпуса у навесных щитов имеет малую высоту, что делает сборку щита и подключение проводов более удобным за счет большего свободного пространства для сборщика. Щиты отгружаются кратно транспортным коробкам. Индивидуальная упаковка – пакет с наклейкой и штрихкодом.

Применение

Применяются в сферах инфраструктурного и гражданского строительства: офисно-торговые помещения, частные жилые дома, квартиры.

Преимущества

• Разметка для подводки кабельного канала.
• Левое и правое открывание двери.
• Низкое основание щита – удобнее производить сборку.
• Современный внешний вид.

Технические характеристики

Особенности эксплуатации и монтажа

1. Монтаж и подключение электрощитов должны выполняться квалифицированным электротехническим персоналом.
2. Диапазон рабочих температур: от -25 до +50 °С.
3. Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
4. Электрощиты оборудованы защитной оперативной панелью, предотвращающей свободный доступ к токоведущим частям.
5. Лицевая панель щита является реверсивной, что дает возможность изменять направление открывания дверцы слева направо или справа налево.
6. Основание щита имеет разметку в виде квадратов для разлиновки и подводки кабельного канала. Шаг разметки – 5 мм.
