Щит вводно-распределительный ЩВР

ЩВР предназначен для приема, учета, распределения электрической энергии напряжением 380/220 В 50 Гц систем с глухо-заземленной нейтралью, а также для защиты линий от перегрузок, токов короткого замыкания и токов утечки на землю (при наличии устройства защитного отключения (УЗО) с уставкой срабатывания 30, 100, 300 мА).

Структура условного обозначения стандартного ЩВР- х- хх- хх- хх- о:

• 1 - щит вводно распределительный;
• 2 - номинальный ток щита: 1-63 А, 2-125 А, 3-250 А, 4-400 А;
• 3 - кол-во модулей распределения (согласно табл.);
• 4 - степень защиты оболочки: 21 - IP21 или 54 - IP 54 по ГОСТ 14254-80;
• 5 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89;
• 6 - "О" - буква, обозначающая внутренний обогрев щитка (по согласованию с заказчиком).

Количество модулей определяется числом автоматических выключателей, устанавливаемых в щит 1 модуль считается равным 1-но полюсному выключателю, 2-х полюсный равен 2 модулям, 3-х полюсный соответственно равен 3 модулям. Для устройств защитного отключения (УЗО): 1 фазный равен 2 модулям, 3 фазный равен 4 модулям.

Технические характеристики:

• Номинальный ток - до 400 А;
• Номинальное напряжение переменного тока 630/380/220 В;
• Частота - 50 Гц;
• Уставка МЗО по току срабатывания - 30, 100, 300 мА;
• Номинальный    режим    работы    щита: продолжительный.
• Степень защиты шкафа – IP31, IP54, или IP65.

Условия эксплуатации:

• высота над уровнем моря до 2000 м;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• рабочее значение температуры окружающего воздуха при эксплуатации без отопления щита от О °С до "+40 °С, с отоплением от -25 °С до +40 °С;
• относительная влажность окружающего воздуха не более 98% при температуре 25 °С.
• рабочее положение в пространстве - вертикальное, допустимое отклонение от вертикали до 5° в любую сторону;
• требования безопасности соответствуют ГОСТ и требованиям ПУЭ.

• Устанавливаемые в щиты выключатели распределения могут быть в любом сочетании по номинальным токам расцепителей. При этом одновременная суммарная нагрузка выключателей не должна превышать номинальный ток щита, а суммарная нагрузка однополюсных выключателей, включенных через однофазный счетчик, не должна превышать значения максимального тока электросчетчика.
• Выключатели распределения, встраиваемые в щит, не должны длительно нагружаться током, превышающим 80% от значении номинальных токов их тепловых максимальных расщепителей тока.
• Щиты могут изготавливаться навесного или утопленного исполнения.
• Конструкция щита обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу.

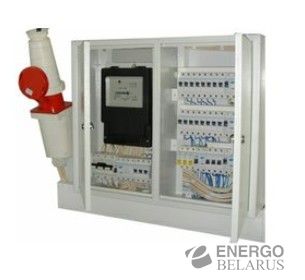

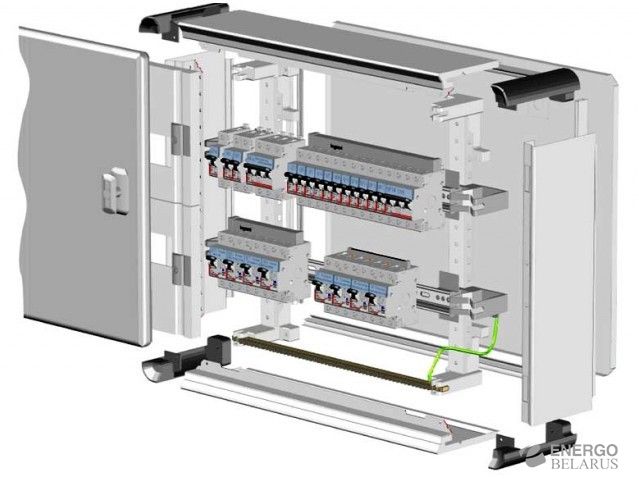

• Щит состоит из бескаркасной конструкции, закрывается дверью, навешенной на петли. Дверь запирается замком. В оболочку щита устанавливается монтажная панель на которой устанавливаются все элементы щита. На панели имеется нулевая шина с зажимами для присоединения нулевых жил подходящих и отходящих линий. Дополнительно может устанавливаться изолированная нейтраль. В случае установки электросчетчика в двери щита предусматривается стеклянное окно для снятия показаний электросчетчика, в уличном исполнении может устанавливаться дополнительно металлическая антивандальная крышка для защиты смотрового окна.
• Управление вводным и отходящими автоматами возможно только при открытой двери щита,
• На внутренней стороне двери щита наклеивается электрическая схема.
• По желанию заказчика имеется возможность утепления и установки внутреннего обогрева щита или вентиляции, а также возможность установки розетки 220, 380 В и прочего дополнительного оборудования по желанию заказчика.
• Щит поставляется полностью укомплектованным и готовым к вводу в эксплуатацию.
• Встроенное в щит устройство защитного отключения (УЗО) обеспечивает защиту людей от поражения электрическим током и защиту электроустройств от токов утечки на землю, чем снижает вероятность возникновения аварийных ситуаций и уменьшается возможность возникновения пожаров. Необходимость применения УЗО, а также уставки срабатывания защиты (30, 100, 300 мА) должна определяться проектной организацией исходя из требований обеспечения безопасности.

Комплект поставки:

• щит ЩВР- 1 шт;
• ключ для замка двери - 1 шт.;
• эксплуатационные документы.
