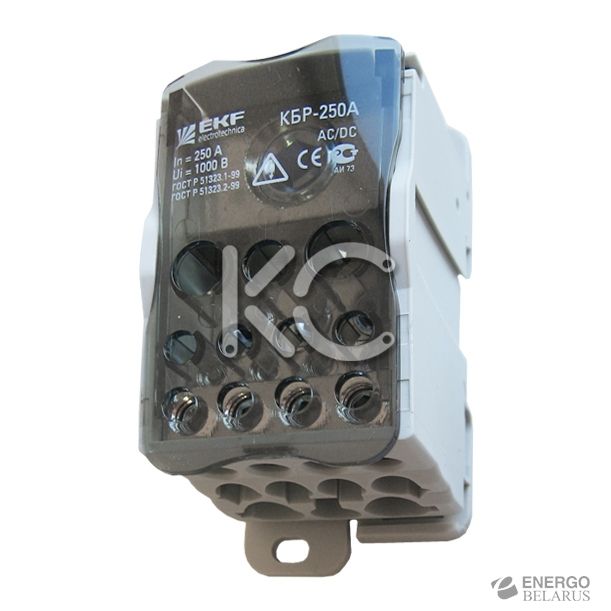

Блок распределительный КБР на DIN-рейку и монтажную панель 250A EKF PROxima
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-827-6
Розничная цена:
87,14 руб. с НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Особенности эксплуатации и монтажа
- Габаритные и установочные размеры
Назначение
Блок распределительный КБР-250А EKF PROxima предназначен для обеспечения удобного распределения питания в шкафах и используется в качестве переходного клеммника для подключения кабельной жилы большего сечения к нескольким проводникам меньшего сечения, а также для организации главной заземляющей шины (ГЗШ). ГОСТ Р 50030.7.2002
Применение
- В электрощитах.
- В промышленных установках.
- На объектах электроснабжения.
Преимущества
- Специальные «рельсы» на боковой части корпуса позволяют соединять блоки в единую многополюсную конструкцию.
- Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.
- Прозрачная лицевая панель препятствует прикосновению к токоведущим частям.
- Универсальное крепление: на монтажную панель, на DIN-рейку 35 мм.
- Корпус выполнен из не поддерживающего горение полиамида PA66.
Технические характеристики
| Параметры | Значения | |||
|---|---|---|---|---|
| Вводные контакты, мм2 | 1 х 120 | |||
| Выводные контакты, мм2 | 5 х 16, 2 х 35, 4 х 10 | |||
| Ном. напряжение, В | 1000 | |||
| Ном. ток, А | 250 | |||
| Максимальный (среднеквадратичный) кратковременный ток Icw, кА | 24,5 | |||
| Ном. выдерживаемый импульсный ток Ipk, кА | 51 | |||
| Частота, Гц | 50-60 | |||
| Степень защиты | IP 20 | |||
| Диапазон рабочих температур, °С | от -40 до +70 | |||
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 3 | |||
| Таблица моментов усилия затягивания винта | ||||
| Размер винта | M6 | M8 | M10 | M16 |
| Максимальное поперечное сечение проводника, мм2 | 10 | 16 | 35 | 120 |
| Усилие затягивания винта, Н*м | 2,8 | 4,0 | 4,5 | 5,6 |
Особенности эксплуатации и монтажа
- Установка на DIN-рейку, на монтажную панель двумя винтами.
- Плановая подтяжка болтов, закрепляющих кабель, осуществляется без открытия крышки.
Габаритные и установочные размеры
| Схема | Размеры, мм | |
|---|---|---|
 | Высота A | 46,5 |
| Ширина B | 96,4 | |
| Длина C | 47,5 | |
