Светильники для компактных люминесцентных ламп ВЭЛ-Д

• Назначение
• Особенности
• Конструкция
• Источник света
• Комплектность поставки

Назначение

Взрывозащищенные светильники для компактных люминесцентных энергосберегающих ламп серии ВЭЛ-Д используются в качестве основного и дежурного освещения в помещениях заводов и складов, в которых возможно возникновение взрывоопасного газа и пыли, в соответ­ствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛ-Д позволило:

• Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
• Исключить мерцание ламп при включении светильника (мгновенный запуск).
• Обеспечить высокий коэффициент мощности cosφ>0,95. Нет необходимости дополнитель­но устанавливать компенсатор.

Конструкция

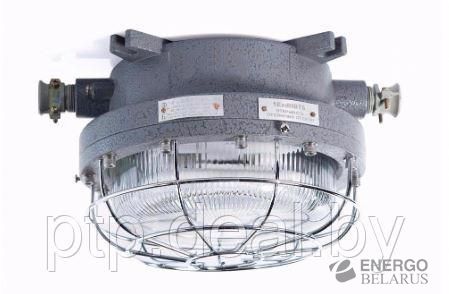

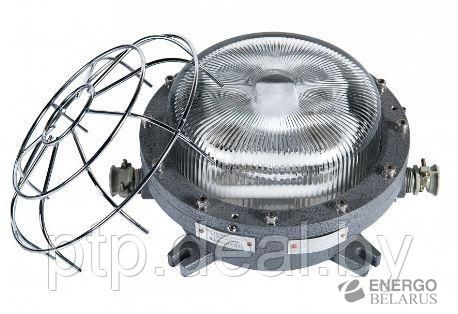

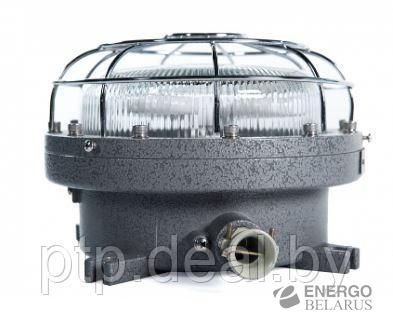

Светильник представляет собой круглый корпус из алюминиевого сплава. Защитный фланец предотвращает выпадение светопропускающего элемента. Схемотехника светильника с лампой и пускорегулирующей аппаратурой (ПРА) размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». В светильнике установлены два кабельных ввода для небронированного кабеля питания. Заземление светильника обеспечивается внутренним и наружным болтами заземления. Для защиты светопропускающего элемента дополнительно применяется защитная решетка.

Источник света

Компактные люминесцентные лампы с патроном типа GR10q.

Комплектность поставки

Светильник поставляется в комплекте с двумя кабельными вводами для небронированного кабеля, компактные люминесцентные лампы с патроном GR10q заказываются отдельно.

Дополнительно заказываются:

А) Лампа.

Б) Вместо кабельного ввода, устанавливаемого по умолчанию:

- ВК-Х-ВЭЛ2БМ-G3/4-ExdG для бронированного кабеля;

- ВК-Х-ВЭЛ2БТ-G3/4-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

- ВК-Х-ВЭЛ2БТ-G3/4-ExdG-G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4.
