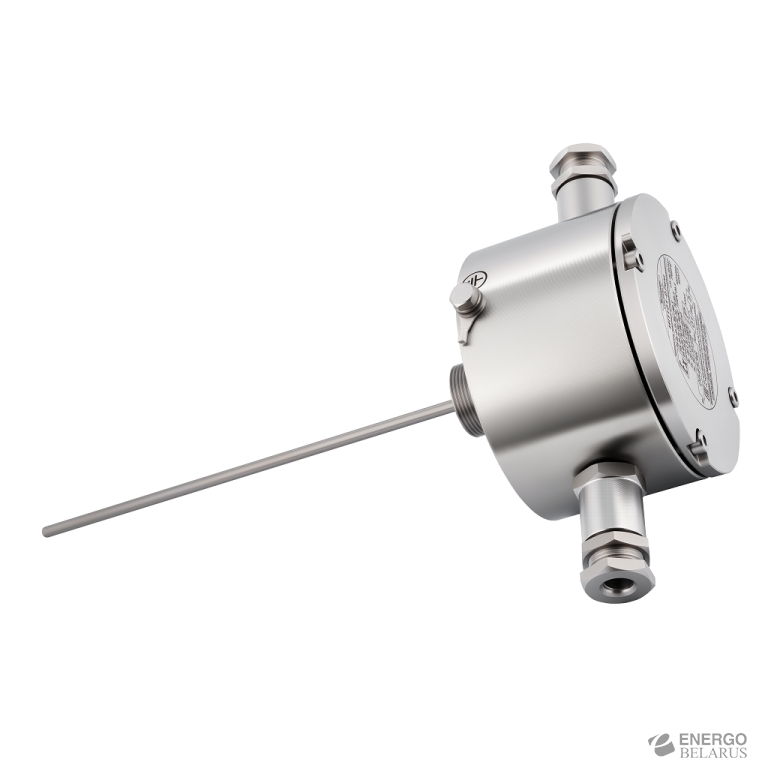

Извещатель пожарный тепловой взрывозащищенный максимально-дифференциальный в корпусе из алюминиевого сплава ИП101-07мд
Характеристики
| Степень защиты IP | 66; 67 |
| Материал корпуса | Алюминиевый сплав |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок, лет | 3 |
Извещатель пожарный тепловой взрывозащищенный максимально-дифференциальный в корпусе из алюминиевого сплава — предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева. Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Внимание! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.
Отличительные особенности:
- надежность работы в срабатывании по двум программируемым параметрам: пороговому значению температуры или скорости нагрева окружающей среды;
- подключение как на размыкание цепи, так и на замыкание;
- подключение в адресные системы пожарной сигнализации.
Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ;
- неокисляющиеся пружинные клеммы WAGO;
- чувствительный элемент выполнен из нержавеющей стали;
- конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:

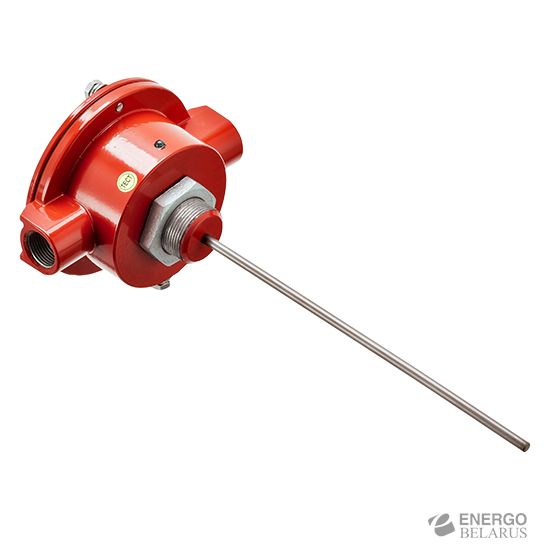

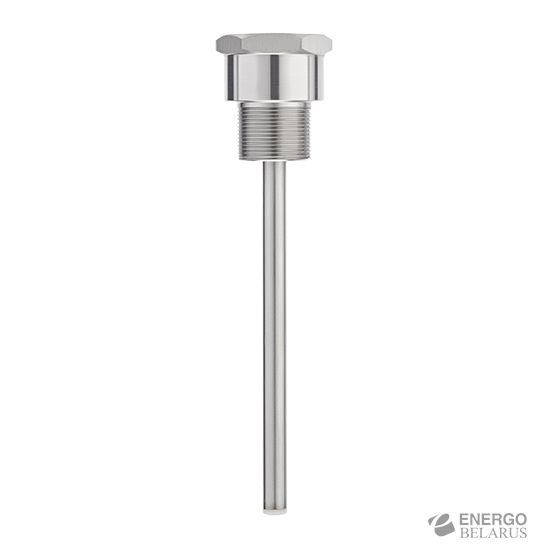

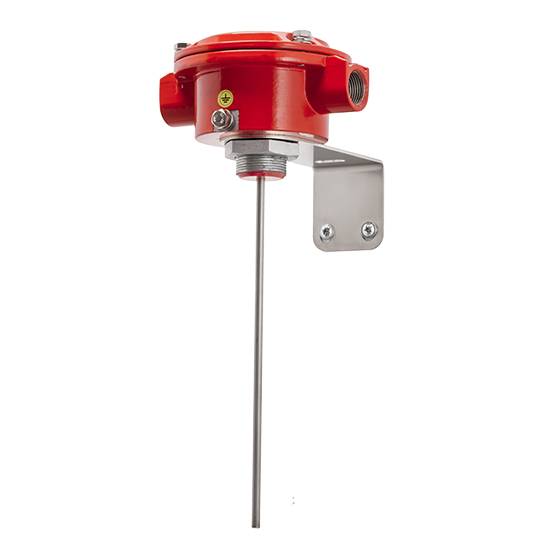

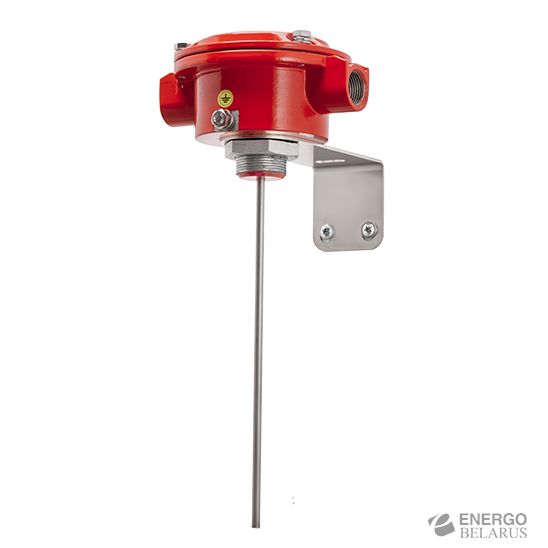

- И1 — извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

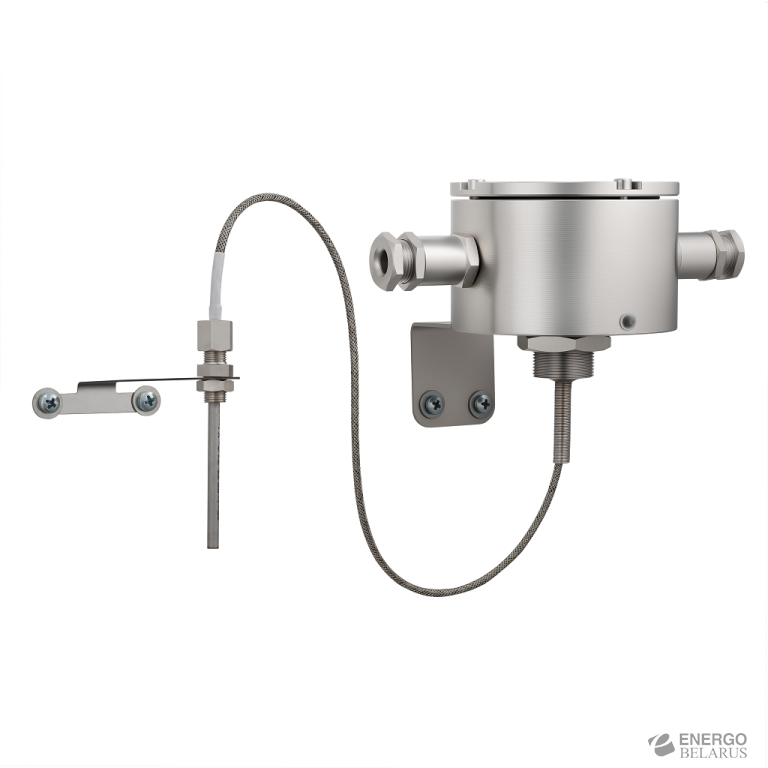

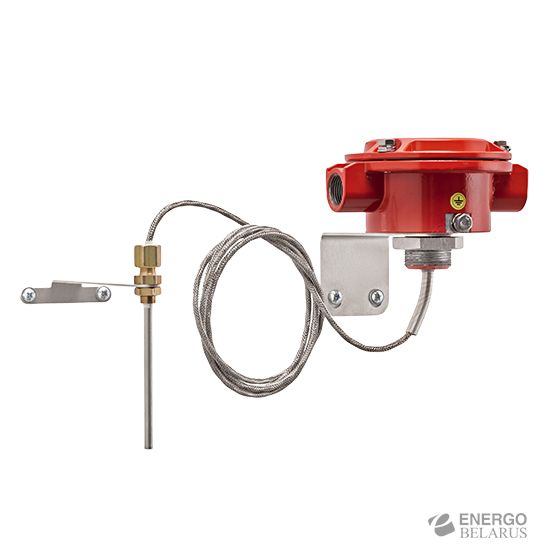

- И2 — извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента — 1,5 метра, максимальная длина — до 30 метров (по заявке);
- размер крепежной резьбы корпуса на выбор:
- 20 — резьба М20×1,5;
- 25 — резьба М25×1,5;
- 30 — резьба М30×1,5 (по умолчанию).
Преимущества:
- уникальная тепловая чувствительность;
- световая индикация при срабатывании;
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом);
- дифференциальная функция включается при t° > 25°C и не реагирует на перепады ниже указанного значения.
Тепловые пожарные извещатели АО «Эридан» включены в Реестр российской промышленной продукции.
Характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Маркировка взрывозащиты, корпус из алюминиевого сплава | 1Ex db [ia Ga] IIC T6…T4 Gb X Ex tb [ia Da] IIIC T85°C…T135°C Db X | |
| Маркировка взрывозащиты выносного чувствительного элемента, корпус из алюминиевого сплава | 0Ex ia IIC T6…T4 Ga X Ex ia IIIC T85°C…T135°C Da X | |
| Степень защиты оболочки | IP66 / IP67 | |
| Температурный класс настройки извещателя | A1R, A2R, A3R, BR, CR, DR, ER | |
| Температура срабатывания (максимальная функция), °С | 54–130 | |
| Скорость повышения температуры, °С/мин | 5, 10, 20 или 30 | |
| Напряжение питания, В | 8–28 | |
| Максимальный потребляемый ток, мкА | 200 | |
| Время готовности извещателя к работе после включения электропитания, не более, с | 4 | |
| Время сброса извещателя при отключении электропитания, не более, с | 3 | |
| Условия эксплуатации (температура окружающего воздуха для соответствующих температурных классов) | ||
| Т4 | от -60 до +115 °С | |
| Т5 | от -60 до +100 °С | |
| Т6 | от -60 до +85 °С | |
| Габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм | 128×104×81 | |
| Длина трубки чувствительного элемента (стандартное исполнение — И1), мм | 200±2 | |
| Длина выносного чувствительного элемента (по заказу — И2), м | от 1,5 до 30 | |
| Масса (алюминиевый сплав), не более, кг | 1,1 | |
| Масса (нержавеющая сталь), не более, кг | 2,6 | |
| Срок службы, не менее, лет | 10 | |
| Гарантийный срок, лет | 5 | |
ТУ 4371–008–43082497–05
