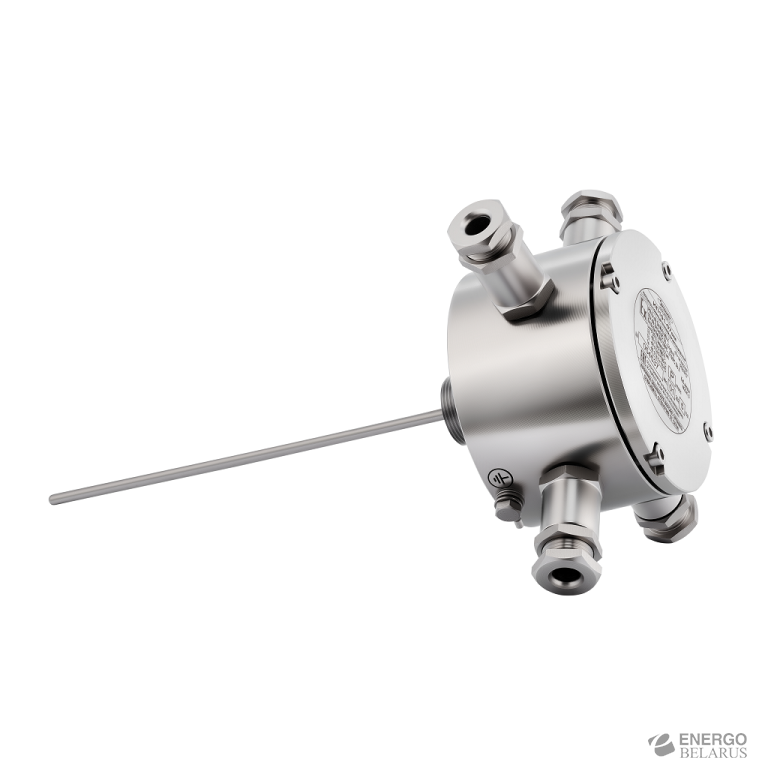

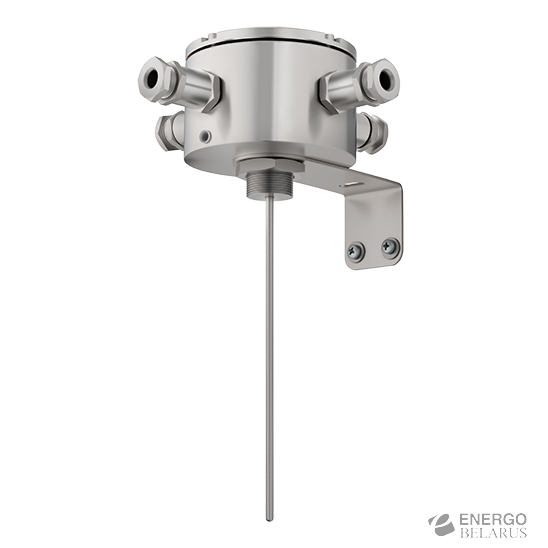

Извещатель пожарный тепловой взрывозащищенный программируемый адресный Modbus RTU в корпусе из нержавеющей стали (4 каб. ввода) ИП101-07a-RS
Характеристики
| Степень защиты IP | 66; 67 |
| Материал корпуса | Сталь нержавеющая |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок, лет | 5 |
| Протокол | Modbus RTU |
Извещатель пожарный тепловой взрывозащищенный программируемый адресный Modbus RTU в корпусе из нержавеющей стали (4 кабельных ввода) — извещатель адресный с поддержкой протокола Modbus RTU применяется в системах пожарной сигнализации или автоматизированных системах управления технологическими процессами. Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей во взрывоопасных зонах.
Внимание! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде «Сброс» от ППКП.
Отличительные особенности:
- применим во взрывоопасных зонах (в т.ч. в резервуарах с нефтью и другими смесями, в помещениях и установках взрывоопасных производств);
- обеспечивает измерение температуры контролируемой среды в диапазоне от минус 55 °С до плюс 130 °С (для исполнения И1) или до плюс 250 °С (для исполнения И2) с шагом 1–2 °С и точностью 3% (в зависимости от диапазона температур);
- подключение в адресные системы пожарной сигнализации (по протоколу Modbus RTU).
ИП101-07а-RS относится к извещателям с перестраиваемой температурой срабатывания – классу «Р». Диапазон температурных классов настройки извещателя: от А1 (A1R) до E (ER) для исполнения И1, от А1 (A1R) до H (HR) для исполнения И2. Класс H настройки извещателя дополнительно условно разделен на подклассы H1–H6. Функция перенастройки извещателя доступна изменением соответствующих регистров по протоколу Modbus RTU на месте монтажа под индивидуальные условия эксплуатации.
Конструкция:
- корпус из нержавеющей стали, 4 кабельных ввода;
- неокисляющиеся пружинные клеммы WAGO;
- конструктивно извещатель ИП101-07а-RS выпускается в следующих исполнениях:

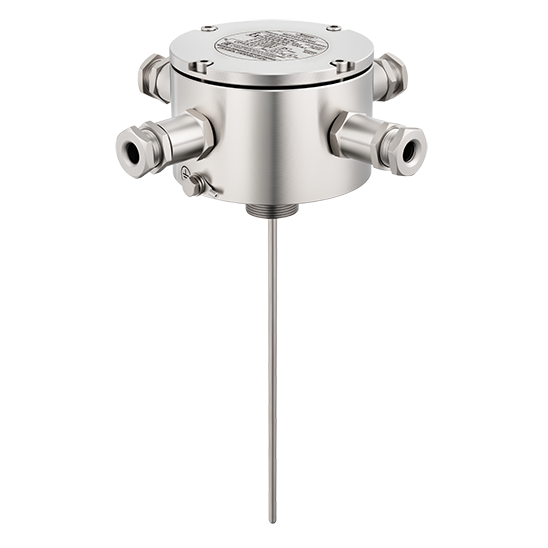

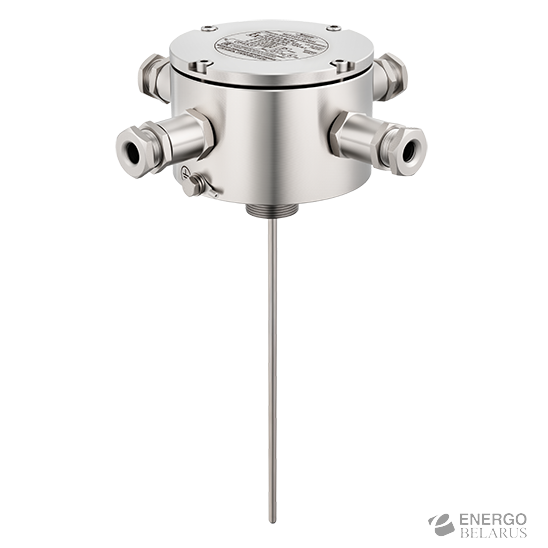

- И1 — извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

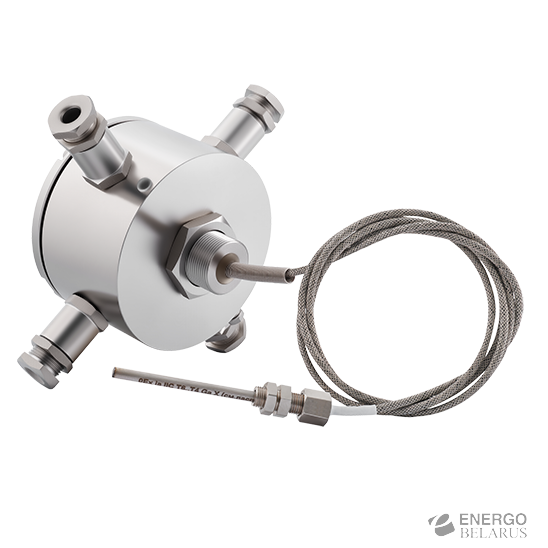

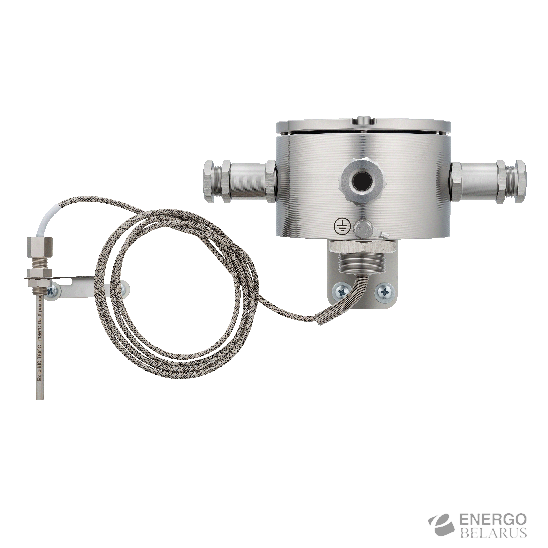

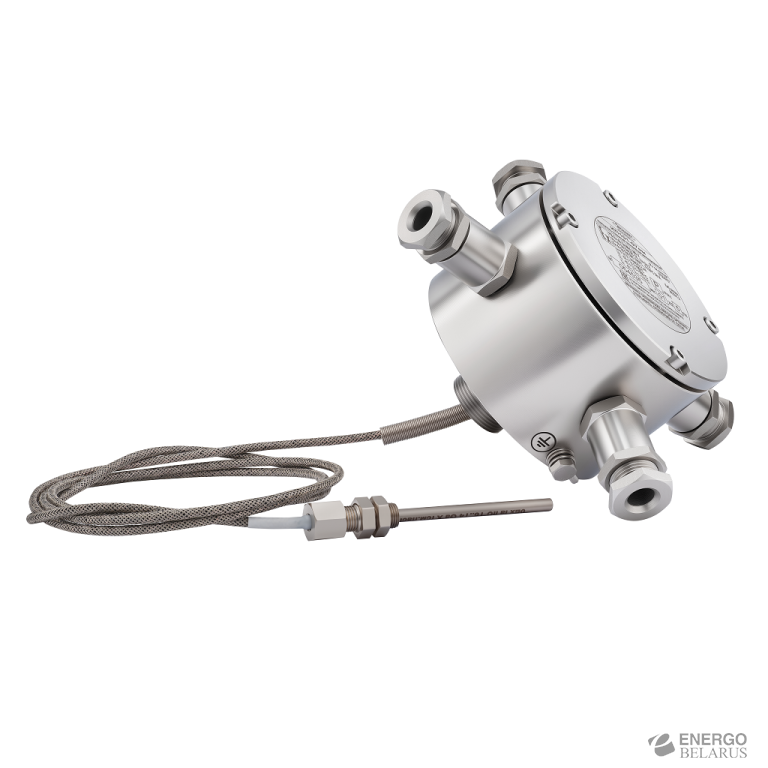

- И2 — извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента — 1,5 метра, максимальная длина — до 30 метров (по заявке);
- размер крепежной резьбы корпуса на выбор:
- 20 — резьба М20×1,5;
- 25 — резьба М25×1,5;
- 30 — резьба М30×1,5 (по умолчанию);
- четыре кабельных ввода у корпуса из нержавеющей стали для монтажа приборов раздельными кабелями электропитания и интерфейсной (адресной) линии.
Преимущества:
- возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа;
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом);
- световая индикация при срабатывании;
- адаптивный алгоритм анализа температуры.
Извещатель ИП 101-07а-RS внесен в номенклатурный Справочник МТР ПАО «Газпром».
Тепловые пожарные извещатели АО «Эридан» включены в Реестр российской промышленной продукции.
Характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Маркировка взрывозащиты, корпус из нержавеющей стали | РВ Ex db [ia Ma] I Mb X 1Ex db [ia Ga] IIC T6…T4 Gb X Ex tb [ia Da] IIIC T85°C…T135°C Db X | |
| Маркировка взрывозащиты выносного чувствительного элемента, корпус из нержавеющей стали | РО Ex ia I Ma X 0Ex ia IIC T6…T2 Ga X Ex ia IIIC T85°C…T250°C Da X | |
| Степень защиты оболочки | IP66 / IP67 | |
| Температурный класс | P (перенастраиваемый) | |
| Диапазон температуры перенастройки И1, °С | 54–130 (классы A1–E) | |
| Диапазон температуры перенастройки И2, °С | 54–250 (классы A1–H) | |
| Температура срабатывания по умолчанию (класс С), °С | 90 | |
| Напряжение питания, В | 8–28 | |
| Максимальный потребляемый ток в дежурном режиме (без опроса), мА | 5 | |
| Максимальный потребляемый ток в режиме срабатывания (без опроса), мА | 10 | |
| Максимальный потребляемый ток во всех режимах при опросе, мА | 20 | |
| Условия эксплуатации (температура окружающего воздуха для соответствующих температурных классов) | ||
| Т4 | от -60 до +115 °С | |
| Т5 | от -60 до +100 °С | |
| Т6 | от -60 до +80 °С | |
| Габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм | 128×104×81 | |
| Длина трубки чувствительного элемента (стандартное исполнение — И1), мм | 200±2 | |
| Длина выносного чувствительного элемента (по заказу — И2), м | от 1,5 до 30 | |
| Масса (нержавеющая сталь), не более, кг | 3 | |
| Срок службы, не менее, лет | 10 | |
| Гарантийный срок, лет | 5 | |
ТУ 4371–008–43082497–05
