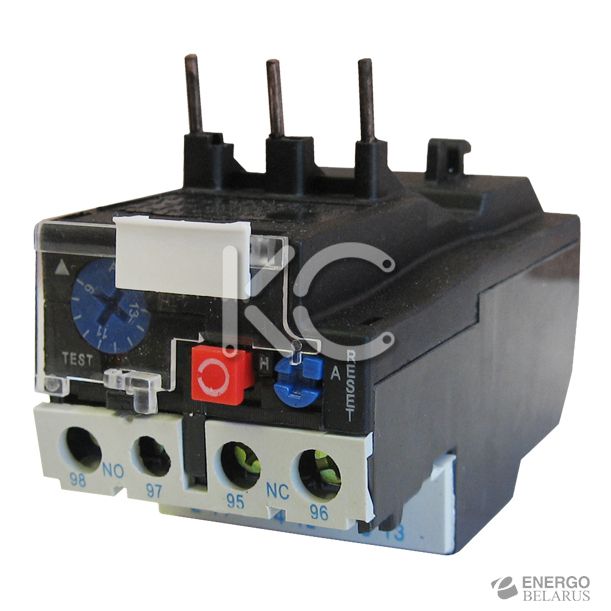

Реле тепловое РТ (1314 (7-10А) КС
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 198-540-6
Розничная цена:
18,60 руб. с НДС
Характеристики
- Назначение
- Технические характеристики
- Реле электротепловые используются с контакторами КМ в следующих соответствиях
- Габаритные и установочные размеры
- Время-токовые характеристики
Назначение
Электротепловые реле серии РТ предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В, частотой 50–60 Гц и постоянного тока напряжением 440 В.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 7-10 |
| Рабочий ток, А | 25 |
| Предел регулировки тока уставки, А | 7-10 |
| Номинальное рабочее напряжение, В | 660 |
| Номинальное напряжение изоляции, В | 690 |
| Частота, Гц | 50/60 |
| Мощность защищаемого электродвигателя, кВт | 0.37-55.0 |
| Степень защиты | IP20 |
Реле электротепловые используются с контакторами КМ в следующих соответствиях
| Наименование изделия и параметра | Обозначение исполнения КМ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1091 (0/1) | 1121 (0/1) | 1181 (0/1) | 2251 (0/1) | 2321 (0/1) | 34012 | 35012 | 46512 | 48012 | 49512 | |
| Реле электротепловое РТ, А (уставки реле) | 0.1-10 | 0.1-13 | 0.1-18 | 0.1-32 | 0.1-40 | 17-40 | 17-65 | 17-70 | 17-80 | 17-104 |
Габаритные и установочные размеры
| РТ-13 |
|---|
 |
Время-токовые характеристики
| Кривые срабатывания |
|---|
 1 – симметричный трехфазный режим из холодного состояния, 2 – симметричный двухфазный режим из холодного состояния, 3 – симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние). |
