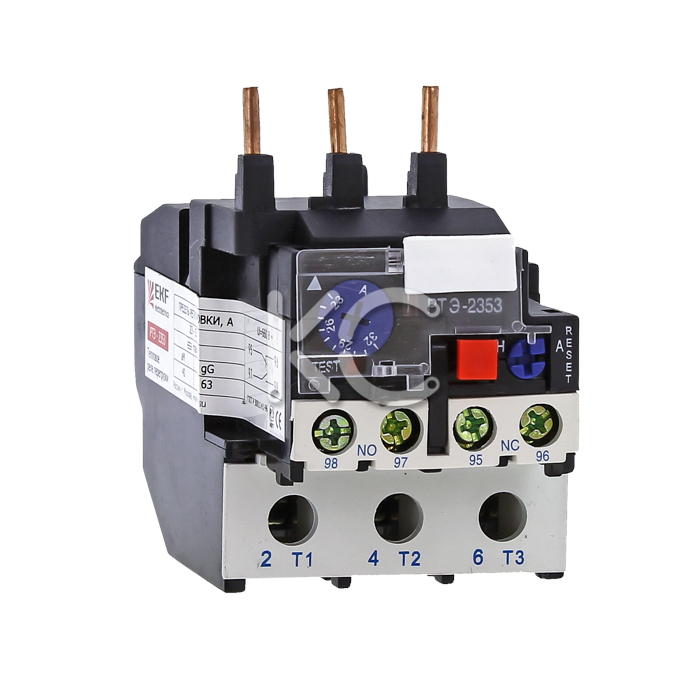

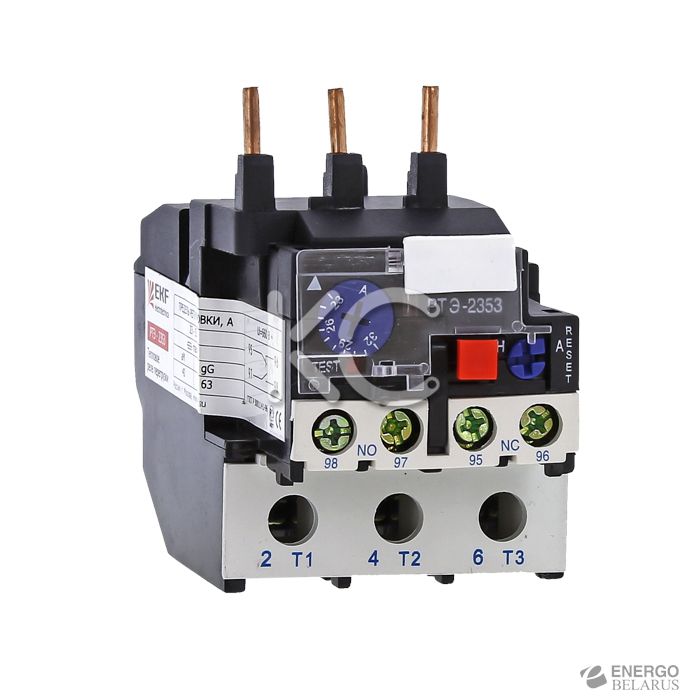

Реле тепловое РТЭ-2355 30-40А EKF PROxima
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-426-3
Розничная цена:
36,20 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Преимущества
- Технические характеристики
- Токовременные характеристики отключения
- Габаритные и установочные размеры
- Типовая схема подключения
- Особенности эксплуатации и монтажа
Назначение
Тепловые реле серии РТЭ EKF PROxima предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле РТЭ применяются в качестве комплектующих изделий в схемах управления электроприводами совместно с контакторами серии КМЭ EKF PROxima. Все РТЭ EKF PROxima соответствуют 10-му классу. ГОСТ Р 50030.4.1-2012.
Преимущества
- 2 режима повторного включения после перегрузки: ручной и автоматический.
- Кнопкой «TEST» возможно проверить состояние механизма расцепления, а также принудительно отключить пускатель.
- Тарельчатые зажимы обеспечивают надежное крепление проводника.
- Маркировочная площадка в комплекте для идентификации пускателей в щите.
- Пломбируемая прозрачная крышка настроек позволяет исключить несанкционированный доступ к настройкам РТЭ.
- Подстройка реле под конкретного потребителя.
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон регулировки, А | 30-40 |
| Номинальное рабочее напряжение Uе, В | 400 |
| Номинальное напряжение изоляции Ui, В | 690 |
Токовременные характеристики отключения
| Кривые срабатывания реле РТЭ |
|---|
 1. Симметричный трехфазный режим из холодного состояния. 2. Симметричный двухфазный режим из холодного состояния. 3. Симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние). |
Габаритные и установочные размеры
| Тепловое реле РТЭ |
|---|
 |
Типовая схема подключения
| Тепловое реле РТЭ |
|---|
 |
Особенности эксплуатации и монтажа
| Тепловое реле РТЭ | |
|---|---|
 | Конструкция реле перегрузки РТЭ допускает возможность регулировки уставок. Для изменения уставки срабатывания необходимо открыть прозрачную крышку на корпусе реле. Установить необходимый ток уставки срабатывания реле вращением диска синего цвета, расположенного слева, совмещая значение тока (А) на шкале с отметкой на корпусе. Для предотвращения несанкционированного изменения уставки крышка может быть опломбирована. После открытия прозрачной крышки можно изменить режим повторного включения поворотом переключателя синего цвета «Reset». При повороте влево переключатель выводится из зацепления и переходит в режим кнопки, при нажатии которой осуществляется ручное повторное включение. При нажатии на переключатель и повороте вправо выполняется режим автоматического повторного включения. Переключатель остается в положении автоматического повторного включения до принудительного возврата в положение ручного повторного включения. При закрытии крышки переключатель блокируется. Функция «Остановка» приводится в действие нажатием кнопки красного цвета «Stop». При нажатии этой кнопки размыкаются контакты 95-96. Функция «Тестирование» приводится в действие нажатием отверткой на кнопку красного цвета «Test». Нажатие этой кнопки имитирует срабатывание реле при перегрузке – изменяет положение размыкающих и замыкающих контактов и включает индикатор срабатывания. |
