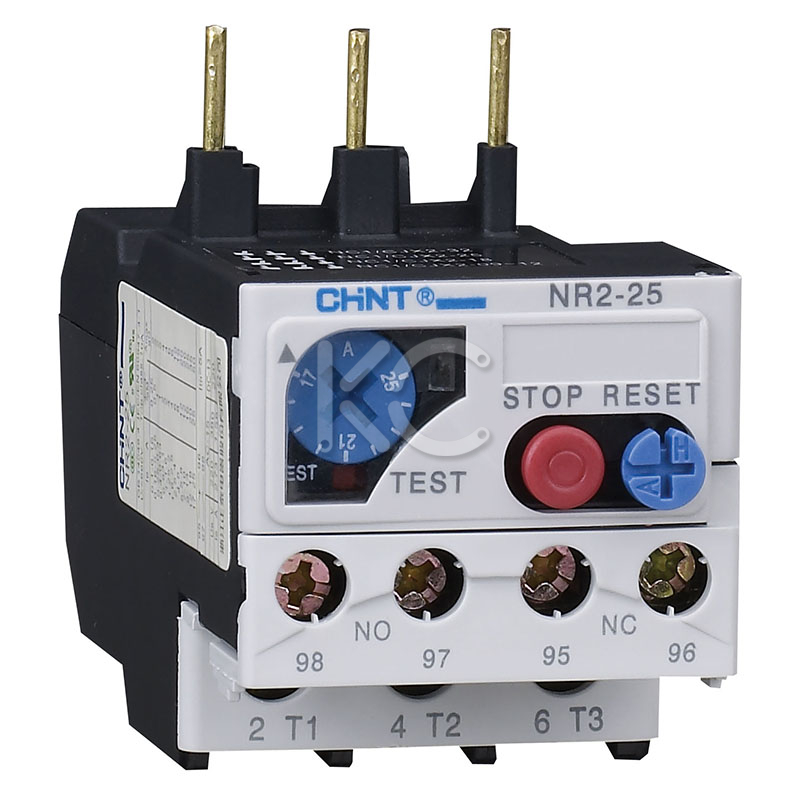

Тепловое реле NR2-25 17-25A (R) (CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-430-2
Розничная цена:
38,30 руб. без НДС
Характеристики
- Характеристики
- Особенности
- Защитные характеристики
- Время-токовые характеристики
- Технические характеристики
- Габаритные и установочные размеры
- Присоединение проводников
Характеристики
Сертификаты: CE, UkrSEPRO, GOST, RCC, UL. Электрические характеристики: до 690 В переменного тока частотой 50/60 Гц. Класс защиты: 10 А. Исполнения по установке и присоединению: а: втычное (только для исполнений NR2 от 11,5 до 93 А). в: устанавливаемое отдельно (стационарное) – имеется в реле всех исполнений. Стандарт соответствия: ГОСТ Р 50030.4.1.
Особенности
- Термобиметаллические расцепители в 3-х полюсах.
- Наличие регулировки тока срабатывания.
- Наличие температурной компенсации.
- Наличие индикации срабатывания.
- Наличие кнопки "TEST".
- Наличие кнопки "STOP" ("ОТКЛЮЧЕНИЕ").
- Наличие возможностей ручного или автоматического (самовозврата) повторного включения.
- Электрически не связанные вспомогательные контакты 1 н.о. и 1 н.з.
Защитные характеристики
| Вид защиты | № п.п. | I/In | Время срабатывания | Условия испытаний | |
|---|---|---|---|---|---|
| Защитная характеристика при трёхфазной нагрузке | 1 | 1.05 | >2 ч | Начало с холодного состояния | |
| 2 | 1.2 | ≤ 2 ч | Начало с нагретого состояния, непосредственно после испытания по п.1 | ||
| 3 | 1.5 | ≤2 мин | Начало с нагретого состояния, непосредственно после испытания по п.1 | ||
| 4 | 7.2 | 2с<Tp≤10с | Начало с холодного состояния | ||
| Защитная характеристика при выпадении одной фазы | 5 | Любые два полюса | Выпадающая фаза | >2 ч | Начало с холодного состояния |
| 1.0 | 0.9 | ||||
| 6 | 1.15 | 0 | ≤ 2 ч | Начало с нагретого состояния, непосредственно после испытания по п.5 | |
Время-токовые характеристики
| NR2 |
|---|
 |
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Наибольший ток, А | 25 | |
| Защита от выпадения фазы | имеется | |
| Автоматическое и ручное повторное включение | имеется | |
| Температурная компенсация | имеется | |
| Индикатор срабатывания реле | имеется | |
| Кнопки "TEST" и "STOP" | имеется | |
| Способ монтажа | втычной | имеется |
| устанавливаемый автономно | имеется | |
| Характеристики вспомогательных контактов | количество и тип контактов | 1 н.о + 1 н.з. |
| рабочий ток в кат. АС-15 (Un 220 В), А | 2.73 | |
| рабочий ток в кат. АС-15 (Un 380 В), А | 1.58 | |
| рабочий ток в кат. DC-13 (Un 220 В), А | 0.2 | |
| Номинальные рабочие токи реле, А | 17~25 | |
| Необходимый предохранит. | aM(A) | 25 |
| gG(A) | 50 | |
Габаритные и установочные размеры
| NR2-25 |
|---|
 |
| NR2-25 с монтажным блоком |
 |
Присоединение проводников
| NR2-25 | |||
|---|---|---|---|
| Сечения присоединяемых медных проводников, мм2 | Главных контактов | Одножильных и стандартных гибких | 1~4 |
| Размер винта | M4 | ||
| Вспомогательных контактов | Одножильных и стандартных гибких | 0.5~2.5 | |
| Размер винта | M3.5 | ||
