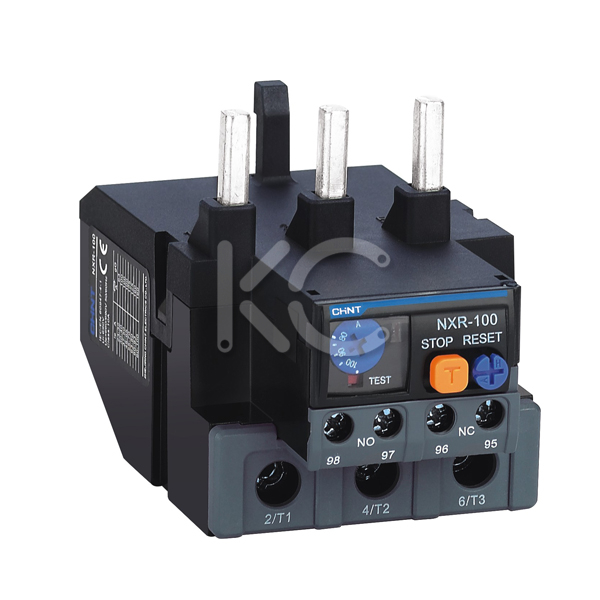

Тепловое реле NXR-100 30A-40A (R)(CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-432-3
Розничная цена:
72,06 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Реле тепловой защиты NXR используется для защиты от перегрузки и обрыва фазы для двигателей непрерывного или прерывистого переменного тока с частотой 50/60 Гц, напряжением до 690 В и силой тока 30-40 А. Термореле также обеспечивают термокомпенсацию, индикацию действия, автоматический и ручной сброс, функции остановки и проверки. Данные изделия отличаются стабильностью и надежностью работы. Термореле могут подключаться к контакторам или устанавливаться отдельно. Совместимые стандарты: IEC 60947-4-1, IEC 60947-5-1.
Конструктивные характеристики- Тип с трехфазным биметаллическим листом или электронный тип (NXR-200,NXR-630) с током отключения 10 А.
- С защитой от обрыва фазы.
- С устройством для непрерывной регулировки тока уставки.
- С термокомпенсацией.
- С индикацией действия.
- С механизмом для проведения испытаний.
- К кнопкой остановки.
- С кнопкой ручного или автоматического сброса (NXR-200 и NXR-630 оснащены только ручным сбросом).
- С одним нормально разомкнутым контактом и одним нормально замкнутым контактом (электрически раздельные).
- Способ монтажа: вставляется в специальные гнезда контактора (NXR-12, 25, 38, 100) или устанавливается отдельно NXR-200 и NXR-630.
Условия работы
| Параметры | Значения |
|---|---|
| Класс зоны монтажа | III |
| Степень загрязнения | 3 |
| Совместимые стандарты | IEC 60947-4-1, IEC 60947-5-1 |
| Сертификационный знак | CE |
| Степень защиты корпуса | NXC-06M~38: IP 20; NXC-40~100: IP 10; NXC-120~630: IP 00 |
| Температура окружающей среды | Диапазон рабочих температур: -35... +70 °С. Нормальный диапазон рабочих температур: -5... +40 °С. Средняя температура окружающей среды за 24 часа не должна превышать +35 °С. Для использования за пределами диапазона нормальных рабочих температур см. «Инструкция по применению в ненормальных условиях». |
| Высота над уровнем моря | Не превышает 2000 м над уровнем моря. |
| Атмосферные условия | Относительная влажность не должна превышать 50% при максимальной температуре +70 °С. Более высокая относительная влажность допускается при более низкой температуре, например, 90% при +20 °С. Для предотвращения образования конденсата вследствие колебаний уровня влажности необходимо предусмотреть специальные меры. |
| Условия монтажа | Угол между монтажной поверхностью и вертикальной поверхностью не должен превышать ±5°. |
| Удары и вибрация | Изделие следует устанавливать в местах, где отсутствуют значительные тряски, удары и вибрация. |
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон регулировки тока защиты, А | 30-40 |
| Уровень тока | 100 |
| Номинальное напряжение изоляции, В | 690 |
| Выдерживаемое номинальное импульсное напряжение, В | 6000 |
| Степень защиты корпуса | IP20 |
| Защита от потери фазы | есть |
| Ручной и автоматический сброс | есть |
| Компенсация влияния температуры | есть |
| Индикация срабатывания | есть |
| Кнопка проверки | есть |
| Кнопка останова | есть |
| Способ установки | подключаемый |
| Встроенный вспомогательный контакт | 1NO+1NC |
| Переменный ток-15 380/400 В номинальный ток, А | 1.5 |
| Постоянный ток-13 220 В номинальный ток, А | 0.2 |
| Поперечное сечение провода мм2, главная цепь, одножильный или многожильный провод | 4~35 |
| Поперечное сечение провода мм2, главная цепь, монтажный винт | M10 |
| Поперечное сечение провода мм2, главная цепь, момент затяжки, Н·м | 0.8 |
| Поперечное сечение провода мм2, вспомогательная цепь, одножильный или многожильный провод | 1~2.5 |
| Поперечное сечение провода мм2, вспомогательная цепь, монтажный винт | M3.5 |
| Поперечное сечение провода мм2, вспомогательная цепь, момент затяжки, Н·м | 10 |
Характеристики защиты
| Параметр | № | Кратные величины тока уставки | Время срабатывания | Условия испытаний | |
|---|---|---|---|---|---|
| Защита от перегрузки | 1 | 1.05 | в нерабочем состоянии через 2 часа | холодный пуск | |
| 2 | 1.2 | в рабочем состоянии в течение 2 часов | горячий пуск (после № 1) | ||
| 3 | 1.5 | в рабочем состоянии в течение 2 минут | пуск после достижения теплового равновесия при токе уставки | ||
| 4 | 7.2 | 2с | |||
