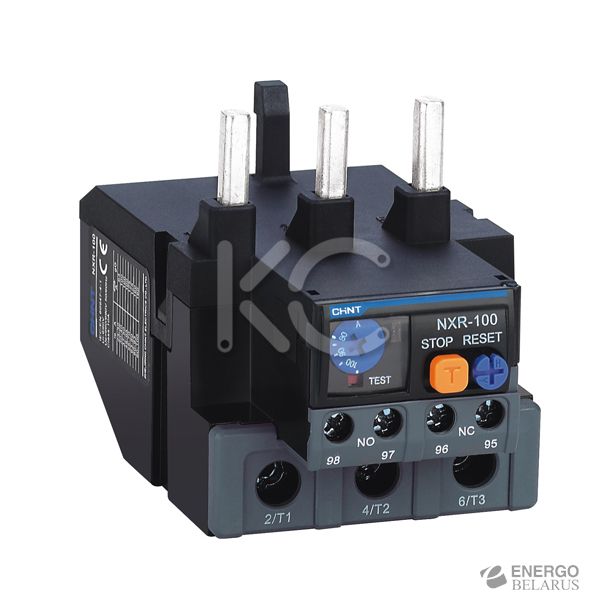

Тепловое реле NXR-100 48A-65A (R)(CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-432-5
Розничная цена:
45,91 руб. без НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
Назначение
Реле тепловой защиты NXR используется для защиты от перегрузки и обрыва фазы для двигателей непрерывного или прерывистого переменного тока с частотой 50/60 Гц, напряжением до 690 В и силой тока 48-65 А. Термореле также обеспечивают термокомпенсацию, индикацию действия, автоматический и ручной сброс, функции остановки и проверки. Данные изделия отличаются стабильностью и надежностью работы. Термореле могут подключаться к контакторам или устанавливаться отдельно. Совместимые стандарты: IEC 60947-4-1, IEC 60947-5-1.
Конструктивные характеристики - Тип с трехфазным биметаллическим листом или электронный тип (NXR-200,NXR-630) с током отключения 10 А.
- С защитой от обрыва фазы.
- С устройством для непрерывной регулировки тока уставки.
- С термокомпенсацией.
- С индикацией действия.
- С механизмом для проведения испытаний.
- К кнопкой остановки.
- С кнопкой ручного или автоматического сброса (NXR-200 и NXR-630 оснащены только ручным сбросом).
- С одним нормально разомкнутым контактом и одним нормально замкнутым контактом (электрически раздельные).
- Способ монтажа: вставляется в специальные гнезда контактора (NXR-12, 25, 38, 100) или устанавливается отдельно NXR-200 и NXR-630.
Условия работы
| Параметры | Значения |
|---|---|
| Класс зоны монтажа | Ⅲ |
| Степень загрязнения | 3 |
| Совместимые стандарты | IEC 60947-4-1, IEC 60947-5-1 |
| Сертификационный знак | CE |
| Степень защиты корпуса | NXC-06M~38: IP 20; NXC-40~100: IP 10; NXC-120~630: IP 00 |
| Температура окружающей среды | Диапазон рабочих температур: -35... +70 °С. Нормальный диапазон рабочих температур: -5... +40 °С. Средняя температура окружающей среды за 24 часа не должна превышать +35 °С. Для использования за пределами диапазона нормальных рабочих температур см. «Инструкция по применению в ненормальных условиях». |
| Высота над уровнем моря | Не превышает 2000 м над уровнем моря. |
| Атмосферные условия | Относительная влажность не должна превышать 50% при максимальной температуре +70 °С. Более высокая относительная влажность допускается при более низкой температуре, например, 90% при +20 °С. Для предотвращения образования конденсата вследствие колебаний уровня влажности необходимо предусмотреть специальные меры. |
| Условия монтажа | Угол между монтажной поверхностью и вертикальной поверхностью не должен превышать ±5°. |
| Удары и вибрация | Изделие следует устанавливать в местах, где отсутствуют значительные тряски, удары и вибрация. |
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон регулировки тока защиты, А | 48-65 |
| Уровень тока | 100 |
| Номинальное напряжение изоляции, В | 690 |
| Выдерживаемое номинальное импульсное напряжение, В | 6000 |
| Степень защиты корпуса | IP20 |
| Защита от потери фазы | есть |
| Ручной и автоматический сброс | есть |
| Компенсация влияния температуры | есть |
| Индикация срабатывания | есть |
| Кнопка проверки | есть |
| Кнопка останова | есть |
| Способ установки | подключаемый |
| Встроенный вспомогательный контакт | 1NO+1NC |
| Переменный ток-15 380/400 В номинальный ток, А | 1.5 |
| Постоянный ток-13 220 В номинальный ток, А | 0.2 |
| Поперечное сечение провода мм2, главная цепь, одножильный или многожильный провод | 4~35 |
| Поперечное сечение провода мм2, главная цепь, монтажный винт | M10 |
| Поперечное сечение провода мм2, главная цепь, момент затяжки, Н·м | 0.8 |
| Поперечное сечение провода мм2, вспомогательная цепь, одножильный или многожильный провод | 1~2.5 |
| Поперечное сечение провода мм2, вспомогательная цепь, монтажный винт | M3.5 |
| Поперечное сечение провода мм2, вспомогательная цепь, момент затяжки, Н·м | 10 |
Характеристики защиты
| Параметр | № | Кратные величины тока уставки | Время срабатывания | Условия испытаний | |
|---|---|---|---|---|---|
| Защита от перегрузки | 1 | 1.05 | в нерабочем состоянии через 2 часа | холодный пуск | |
| 2 | 1.2 | в рабочем состоянии в течение 2 часов | горячий пуск (после № 1) | ||
| 3 | 1.5 | в рабочем состоянии в течение 2 минут | пуск после достижения теплового равновесия при токе уставки | ||
| 4 | 7.2 | 2с < трехполюсный выключатель ≤ 10 с | холодный пуск | ||
| Защита от потери фазы | 5 | Любые две фазы | Другая фаза | в нерабочем состоянии через 2 часа | холодный пуск |
| 1.0 | 0.9 | ||||
| 6 | 1.15 | 0 | в рабочем состоянии в течение 2 час | горячий пуск (после № 5) | |
Характеристики срабатывания
| Кривая зависимости времени срабатывания термореле от тока (+20 °С) |
|---|
 |
Габаритные размеры
| NXR-100 |
|---|
 |
Схема электрических соединений
| NXR-12~100 |
|---|
 |
Приложение I. Инструкция по применению в ненормальных условиях - Стандартом IEC 60947-1 определяется диапазон нормальной рабочей температуры для изделия. При использовании изделий в стандартном диапазоне температур не будет оказываться существенного влияния на их эксплуатационные качества.
- При рабочей температуре более +40 °С, необходимо понизить допустимый уровень повышения температуры изделий. Номинальный рабочий ток следует отрегулировать так, чтобы предотвратить повреждение изделия, сокращение срока его службы, снижение надежности, или исключить влияние на его рабочие характеристики.
- При температуре ниже -5 °С, следует учитывать влияние изменений в системе теплоотвода на рабочие характеристики изделий. Ниже приводятся коэффициенты компенсации температуры при температуре окружающей среды выше +40 °С и ниже -5 °С. В таблице ниже приводятся коэффициенты компенсации, соответствующие температурам окружающей среды -35 °С и +70 °С. Никаких корректировок не требуется для NXR-200 и NXR-630.
| Рабочая температура окружающей среды | -35 °C | +70 °C | |
|---|---|---|---|
| Коэффициенты компенсации температуры для NXR-12, 25, 38, 100 | кратность стабильного тока | 1.05 | 0.9 |
| кратность тока срабатывания | 1.4 | 1.2 | |
| NXR-12, 25, 38, 100 |
|---|
 |
