Трансформатор тока малогабаритный шинный ТШП-0,66м

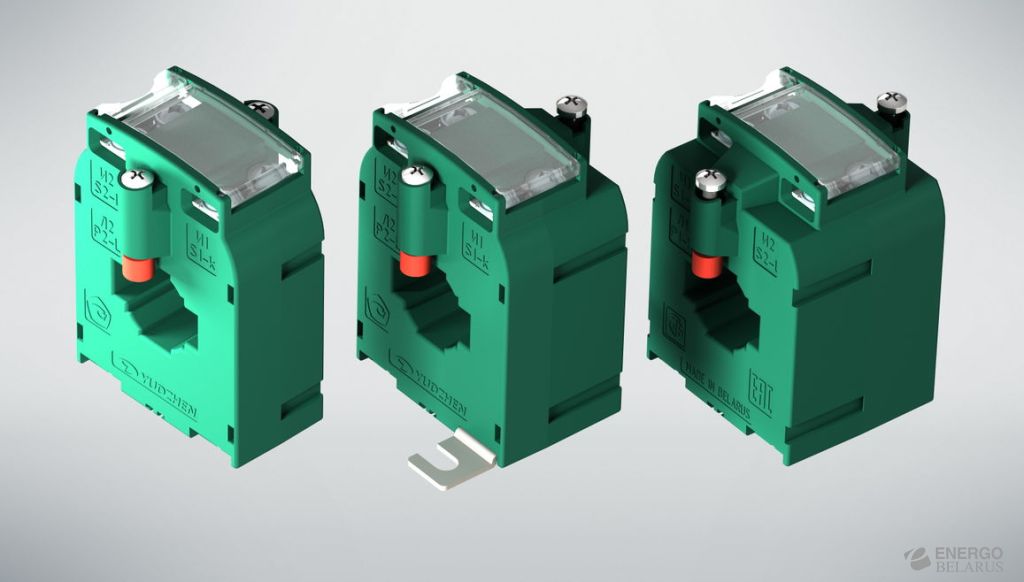

Ассортимент

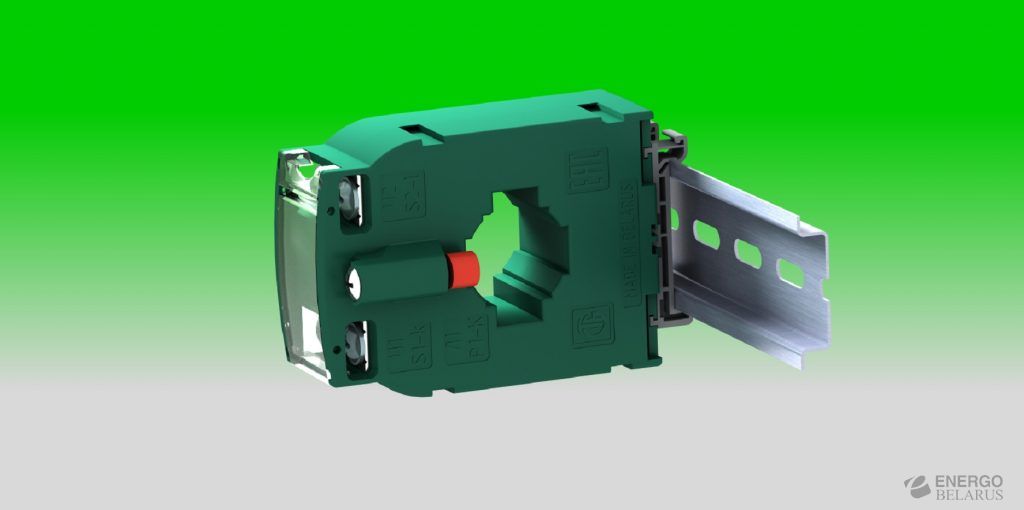

Разработаны для установки в фидерах (ППВР) шириной 100 мм как импортозамещающая продукция для организации коммерческого учета электроэнергии.
Могут использоваться на любых объектах в качестве альтернативы шинным трансформаторам тока (с шириной шины не более 30 мм), особенно там, где наблюдается дефицит рабочего пространства либо расстояние между соседними фазными шинами составляет от 15 мм (монтаж на фазе B со смещением относительно фаз А и С) или от 30 мм (при монтаже в ряд).
Основные электрические и метрологические характеристики малогабаритных шинных трансформаторов ТШП-0,66м указаны в следующей таблице:
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
| Номинальная вторичная нагрузка (cos φ=1), ВА | 0.5; 1; 2; 2,5; 5 |
| Номинальная вторичная нагрузка (cos φ=0,8), ВА | 3; 5; 10; 15; 20; 25; 30 |
| Класс точности | 0,2S; 0,5S; 0,5 |
Трансформаторы состоят из тороидального магнитопровода и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта категории стойкости к горению ПВ-0 по ГОСТ 28157. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора.

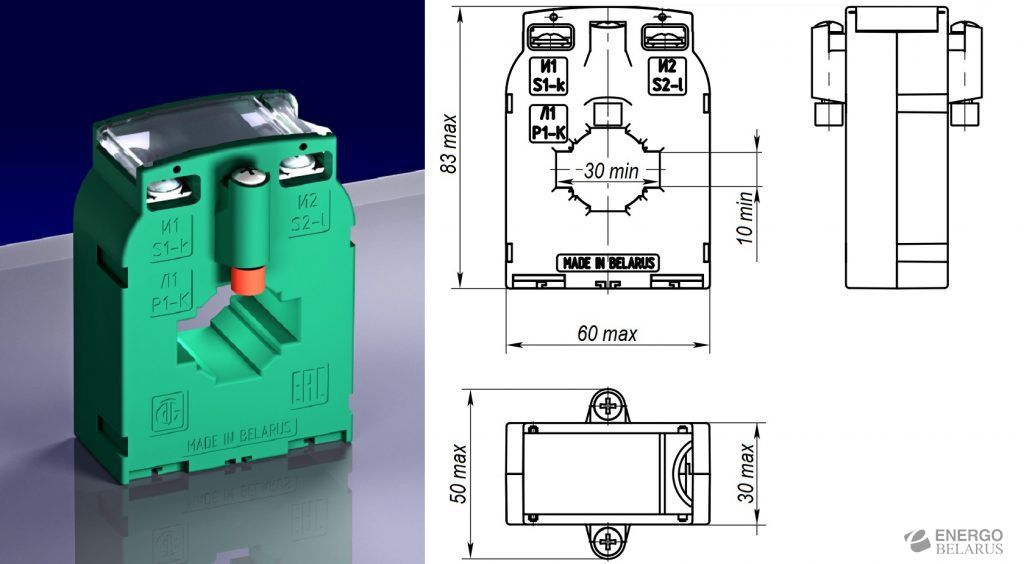

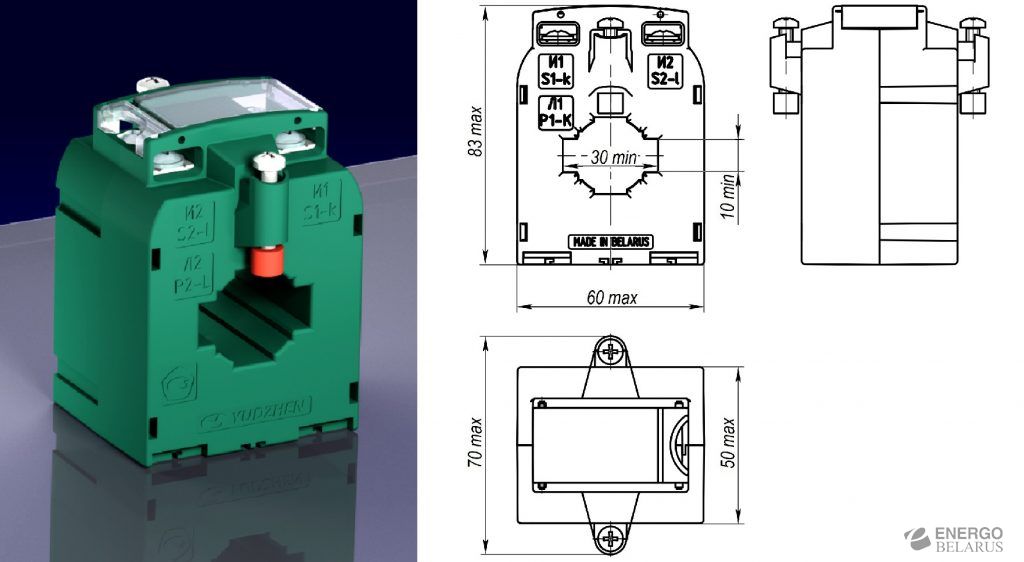

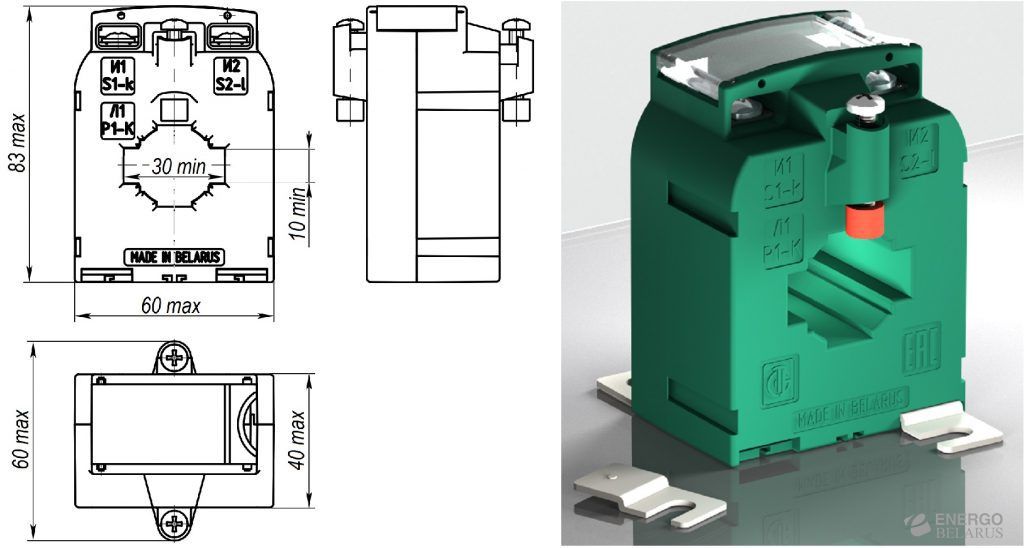

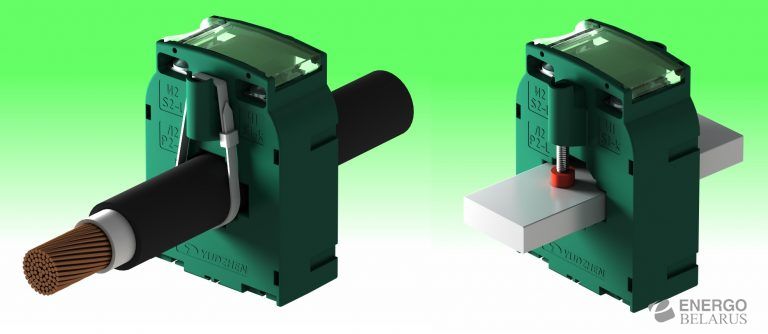

По конструкции трансформаторы являются шинными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой. Роль первичной обмотки трансформаторов выполняет шина, или кабель распределительного устройства, в которое встраивается трансформатор. Размер шины – 30х5 мм, 30х10 мм.
Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.
Трансформаторы остаются в своем классе точности при уменьшении вторичной нагрузки вплоть до нулевого значения.
Поворотная прозрачная крышка защищает контакты вторичной обмотки и табличку с данными трансформатора. Крышка пломбируется с целью защиты от несанкционированного доступа.
