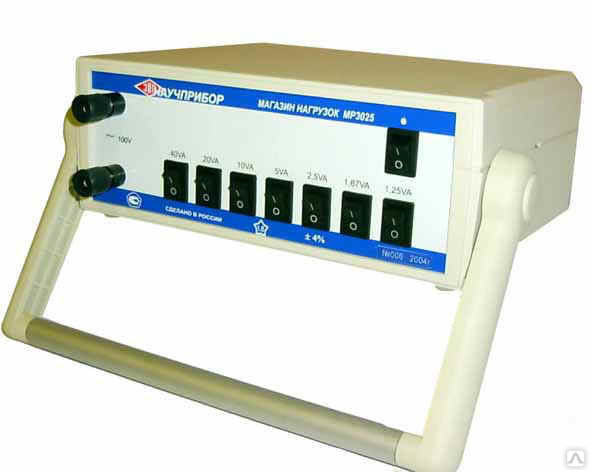

Магазин нагрузок МР3025 для поверки трансформаторов напряжения

Документация:

• Руководство по эксплуатации.
• Свидетельство об утверждении типа средств измерений.
• Описание типа средств измерений.
• Госреестр средств измерений РФ: № 2288-07.
• Госреестр Республики Казахстан: № KZ.02.03.06671-2015/22808-07  12157. Сертификат Республики Беларусь: № 9812 от 03.06.2015г., Госреестр № РБ 03 13 3739 15.

Предназначен для использования в качестве нагрузки при поверке трансформаторов напряжения с обмоткой 100 В  и 57,7 В (100/√3) в  цепях переменного тока частотой 50±1 Гц.

Основные технические характеристики

• Номинальное напряжение переменного тока, подаваемого на магазин - 100 В или 57,7 В (100/√3).
• Пределы допускаемого значения основной погрешности активной и реактивной составляющих проводимости каждой ступени магазина и суммарного значения (при включении всех ступеней) составляют ±4% от номинального значения включенной нагрузки в рабочем диапазоне температур.
• Номинальное значение полной мощности, при cosj = 0,8  - 1,25; 1,67; 2,5; 5; 10; 20; 40 ВА (в сумме 80,42 ВА) и 40; 40; 40; 40; 40 ВА (в сумме 200 ВА).
• Переключаемые секции нагрузок могут быть включены в любом наборе.
• Температура окружающей среды от 10 до 35°C
• Габариты 220(глубина)х235х90 мм.
• Вес не более 3,5 кг.
• ТУ 4225-030-16851585-2007.
