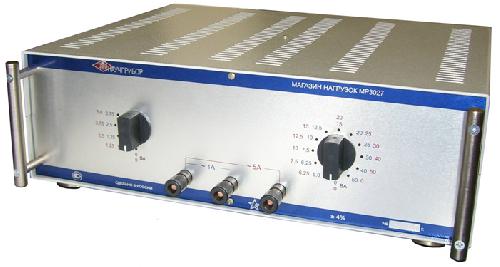

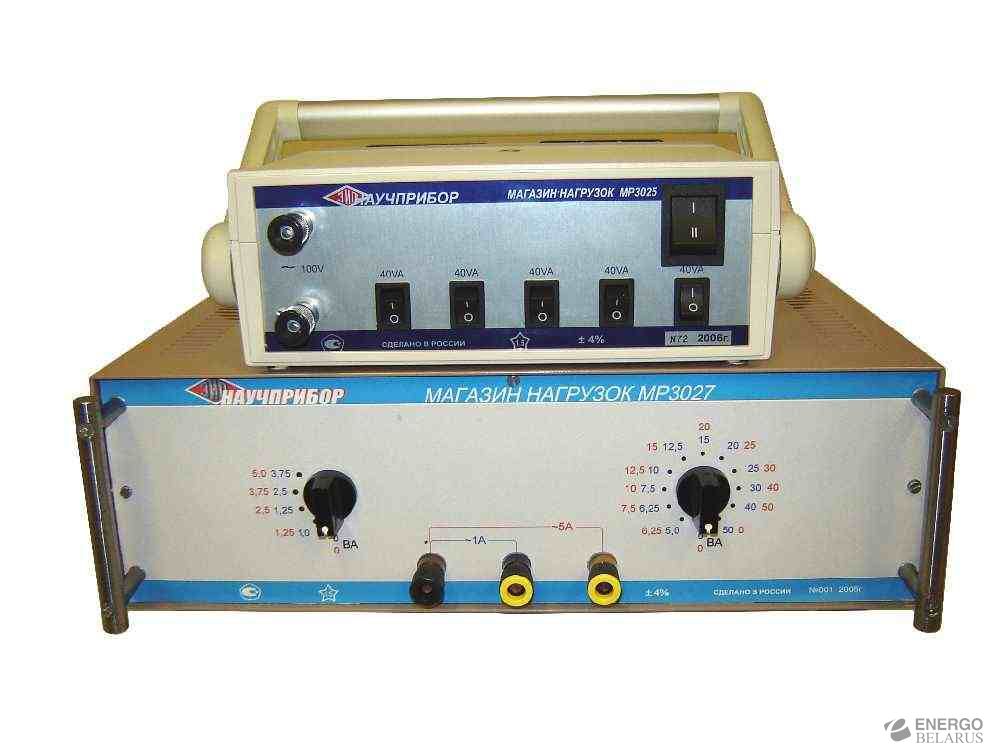

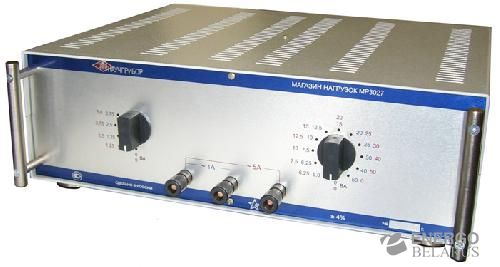

Магазин нагрузок МР3027 для поверки трансформаторов тока

Документация:

• Руководство по эксплуатации.
• Свидетельство об утверждении типа средств измерений (продленное до 2022 г).
• Описание типа средств измерений.
• Госреестр средств измерений РФ: № 34915-07.
• Госреестр Республики Казахстан: 24.11.2014 № KZ.02.03.06301-2014/34915-07 11345.

Предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1А и 5А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.

Основные технические характеристики:

• номинальное значение силы переменного тока частотой (50±1) Гц, подводимого к магазину – 1 А или 5 А;
• номинальные значения нагрузок для трансформаторов тока с номинальным током 1А - 1,0 ВА; 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА;12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА;
• номинальные значения нагрузок для трансформаторов тока с номинальным током 5 А - 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА; 12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40ВА; 50 ВА;
• пределы допускаемого значения основной погрешности нагрузки от их номинального значения - ± 4%;
• cosj = 0,8;
• температура окружающей среды от 15 до 35°C;
• габариты 340(глубина)х380х130 мм. Вес не более 14 кг.
• Для получения значений вторичной нагрузки, больших 50ВА, возможно последовательное включение двух магазинов.
• Выпускаются по ТУ 4225-028-168515-85-2006.

Примечание: Возможна поставка дополнительных нагрузок 0,75ВА, 3ВА на токи 1А и 5А с погрешностью не более 4% (в виде отдельной приставки).
