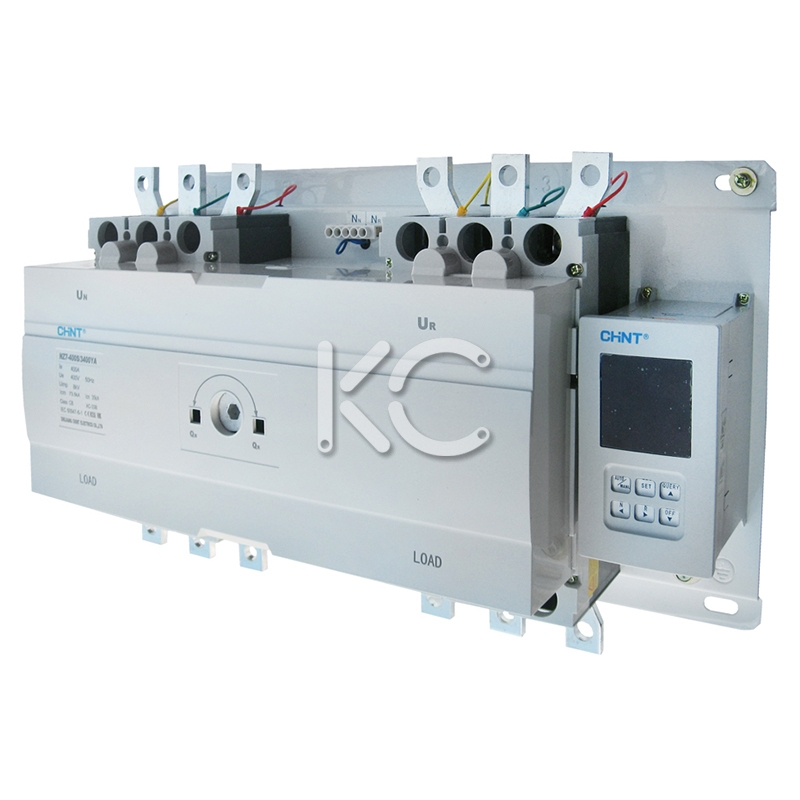

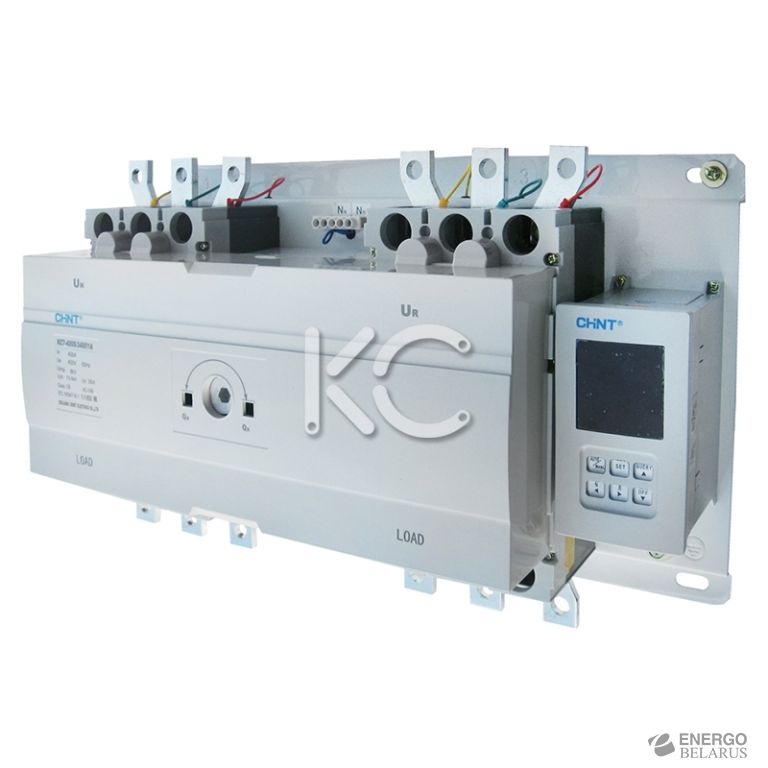

Устройство автоматического ввода резерва NZ7-630S/3P 630A (CHINT)

• Назначение
• Условия работы
• Технические характеристики
• Характеристики и функции
• Контроллер
• Внешняя схема подключения
• Схемы подсоединений
• Размеры устройства

Назначение

NZ7-630S/3P предназначено для автоматического перехода на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 400 В и номинальным током 630 А, а также управление и автоматический переход на дизель-генератор. NZ7-630S/3P 630A CHINT также обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой в целях обеспечения нормального функционирования оборудования на объектах. NZ7 применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Сертификат: KEMA, РСТ. Стандарт исполнения: IEC/EN 60947-6-1 ГОСТ Р 50030.6.1.

Условия работы

Температура окружающего воздуха Верхний предел атмосферной температуры воздуха: +40 °C, нижний предел: -5 °C, среднее значение температуры не должно превышать +35 °C в течение 24 часов.

Высота над уровнем моря Высота над уровнем моря: не более 2000 м в месте установки.

Атмосферные условия Когда температура окружающего воздуха составляет +40 °C, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при более низкой температуре, например, 90% при +20 °C. Изменение температуры могут привести к конденсации, в связи с чем должны быть приняты специальные меры.

Класс загрязнения Класс загрязнения: 3.

Технические характеристики

Характеристики и функции

Характеристики и функции
Устройство автоматического ввода резерва NZ7 относится к классу СВ - продукции нового поколения. NZ7 укомплектовано устройством цифрового электронного управления - контролером, что обеспечивает высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации. В устройстве NZ7 заложены все современные функции управления, а также предусмотрены электрическая и механическая блокировки, что делает безопасной эксплуатацию всего объекта.	Однодвигательный привод, компактность
	Визуальный контроль параметров

Функция переключения достигается с помощью вращения вперед и назад одного и того же электродвигателя, что позволяет значительно снизить высоту устройства и уменьшить площадь для его установки.

Приводной механизм работает в режиме электродвигательного привода с уменьшенными энергопотреблением и уровнем шума.

Двойная механическая и электрическая блокировки используются в целях предотвращения одновременного подключения к нагрузке двух источников питания. Электрическая блокировка включает в себя контакты прерывателей цепи (дополнительные контакты NM1), что позволяет обеспечивать блокировку автоматического перевода на другой ввод при не отключенном первом вводе.

Контроллер

Встроенный контроллер типа А может устанавливаться встроено или автономно, он может быть установлен на корпус NZ7 или на отдельную панель в другом месте. Переход от главного ввода на резервный зависит от параметров сети основного ввода.

Напряжение системы управления АС230 В 50Гц.

Режим работы: автоматический режим, ручной режим.

Установка задержки. Задержка перевода на резервный ввод: регулируется в диапазоне от 0 с до 180 с при пропадании или ухудшении параметров сети на главном вводе. Время задержки перед переключением - QN. Задержка возврата: плавная регулировка в диапазоне от 0 с до 180 с, переход на главный ввод при восстановлении или улучшении параметров сети на главном вводе. Время задержки перед переключением - QR.

Светодиодный цифровой дисплей

Описание параметров

1. Индикатор автоматического режима работы; 2. Индикатор ручного режима работы; 3. Индикатор неисправности Когда прерыватель отключается из-за сбоя или короткого замыкания выключателя, этот индикатор загорается; 4. Область отображения параметров напряжения Отображаются параметры напряжения на главном вводе и время задержки переключения в рабочем состоянии, и параметры установок в меню установок; 5. Индикатор включения или выключения выключателя главного ввода; 6. Индикатор установки параметров; 7. Индикатор включения или выключения выключателя резервного ввода; 8. Индикатор включения противопожарной системы; 9. Единицы напряжения, времени и частоты главного ввода; 10. Фазы А, В, и С; 11. Единицы напряжения, времени и частоты резервного ввода; 12. Область отображения параметров напряжения резервного ввода; Отображаются параметры напряжения при резервного ввода и время задержки перевода на другой ввод в рабочем состоянии, а также установка параметров в меню установок; 13. Индикатор сигнала запуска генератора; 14. Выбор режима автоматического/ручного переключения; При регулярном использовании может использоваться для выбора автоматического или ручного режима. При нажатие этой кнопки в меню установок приведет к сохранению параметров и выходу из меню установок; 15. Кнопка принудительного отключения главного ввода В режиме ручного управления, если эта кнопка нажата, система может принудительно переключиться на главный ввод; в режиме установок эта кнопка является кнопкой "прокрутки вверх"; 16. Кнопка принудительного отключения резервного ввода. В режиме ручного управления нажатие этой кнопки приведет к принудительному переключению на резервный ввод; В режиме установок эта кнопка является кнопкой "прокрутки вниз"; 17. Кнопка выключения В режиме ручного управления, если любой из двух вводов работает нормально и эта кнопка нажата, то это приведет к ее отключению; эта кнопка уменьшает значение параметра при настройке параметров в меню установок; 18. Кнопка запроса ошибки Если переключатель работает неисправно и горит индикатор сбоя на экране, то с помощью нажатия этой кнопки можно запросить детальный код неисправности; эта кнопка увеличивает значение параметра при настройке параметров в меню установок; 19. Кнопка установок Нажав эту кнопку, можно открыть меню настройки параметров контроллера.

Описание настроек параметров

Примечания для клавиш

Описание кнопок: Нажмите кнопку настройки при включенном контроллере и на светодиодном дисплее появится меню настройки параметров, показанное на рисунке; нажимайте кнопки «◄», а также кнопки «►» в меню настроек для прокрутки вверх/вниз и просмотра доступных опций; Если нажата кнопка автоматического/ручного режима, система автоматически выйдет из меню настроек; нажмите «▼» или «▲­» для изменения параметров.

Автоматический переход с основного ввода на резервный с самовозвратом	Автоматический режим работы на двух равноценных вводах (без приоритета)
Автоматический переход от сети к генератору с самовозвратом
	Т1: Задержку перевода на другой ввод можно регулировать от 0 с до 180 с Ошибка UN, время до отключения QN Т2: Время задержки перехода на главный ввод можно регулировать от 0 с до 180 с UN в норме, время до отключения QR ТЗ: Время задержки запуска генератора можно регулировать от 0 с до 180 с T4: Время задержки остановки генератора можно регулировать от 0 с до 180 с QN: Работающий выключатель на главном вводе QR: Работающий выключатель на резервном вводе UN: Главный ввод UR: Резервный ввод (дизель-генератор)

Внешняя схема подключения

Схема подключения устройства, ЗР
Примечание: QN - выключатель на главном вводе QR - выключатель на резервном вводе
Схема подключения внешних терминалов контроллера
Параметры цепей внешней индикации: AC230 В 0,5 A	Примечание: пунктирной линией обозначена внутренняя проводка контроллера.
Применение

Схемы подсоединений

Подсоединение вводов
Режимы установки: вертикальная установка или горизонтальная установка.

Размеры устройства

Габаритные и установочные размеры (мм)
A	B	E	F	G	J	K	L	M
680	330	225	45.5	291	385	89	58	45.5
N	O	H	H1	H2	H3	C	D	P
270	234	200	232	24	42	622	300	Φ10
Модуль контроллера
