Пост управления ПВК-А-ВЭЛ4-2ПЛ -1СЧ(без с/ф)- 1СК-3-ЕхG N25(52)-1Л(230)-25/12-(Л-2-М25)х1-ХЛ1

Посты управления взрывозащищенные кнопочные серии ПВК-А-ВЭЛ предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты предназначены для эксплуатации во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

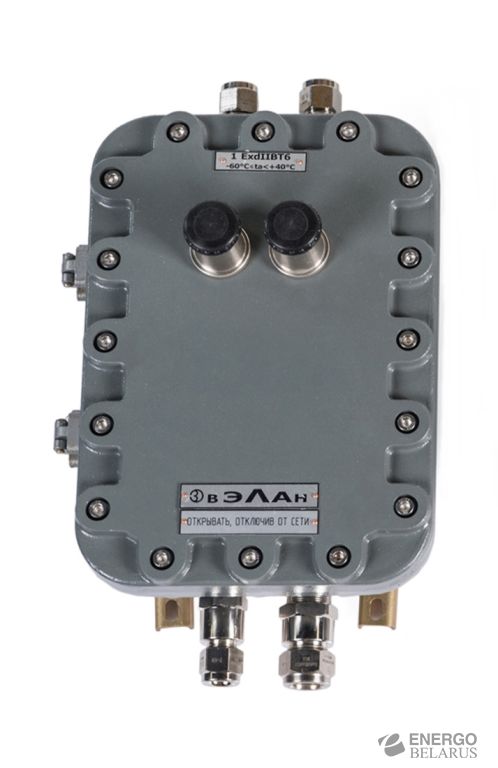

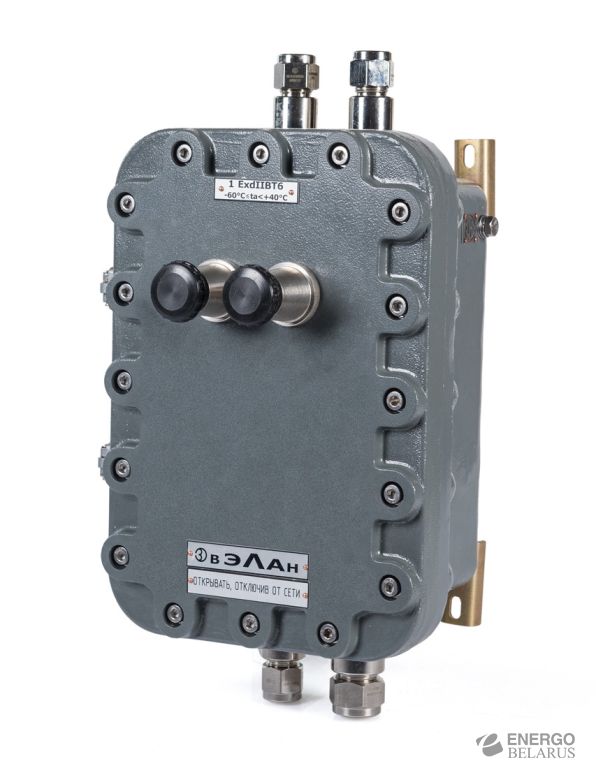

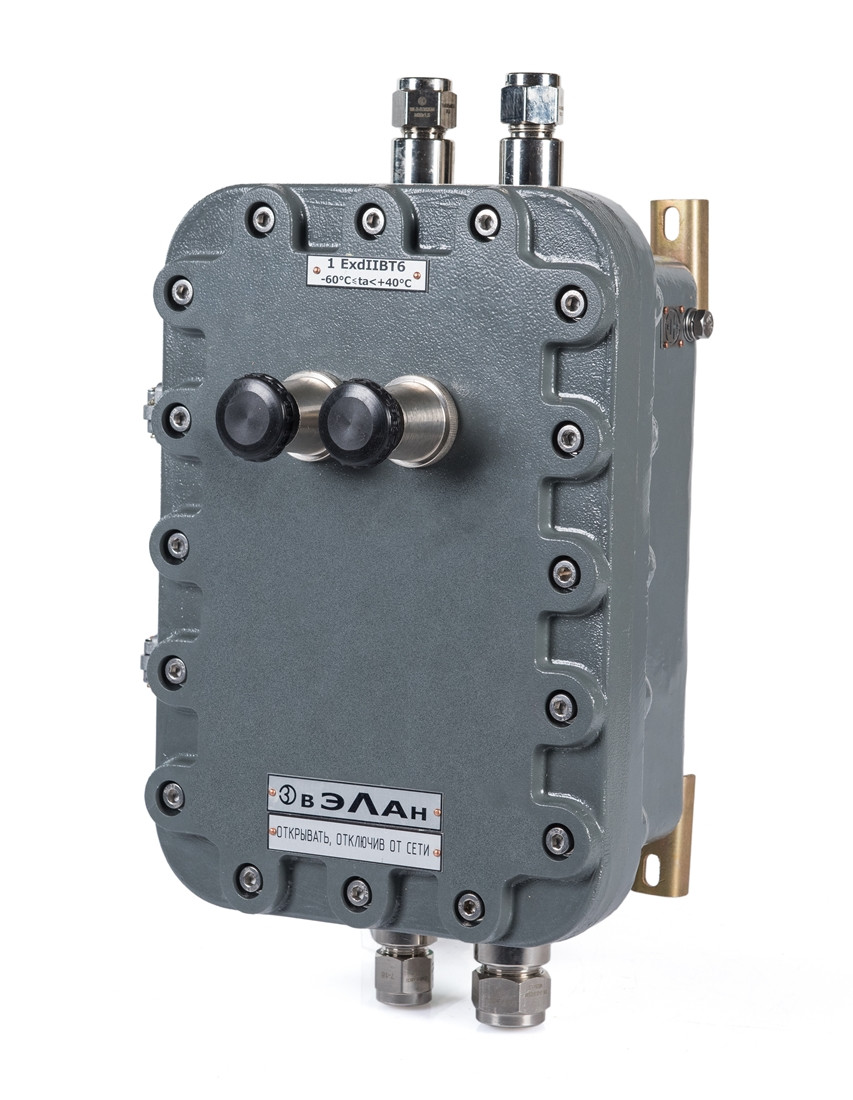

Взрывонепроницаемая металлическая оболочка поста ПВК-А-ВЭЛ состоит из корпуса и крышки, соединенных друг с другом винтами. Внутри оболочки поста установлены компоненты:

• Кнопки «Стоп» и «Пуск» с блоками контактными взрывозащищенными типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка "Стоп" имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки "Стоп" кнопку необходимо принудительно вернуть в исходное положение.
• Кабельные вводы взрывозащищенные типа ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.
• Переключатели взрывозащищенные типа ExGNХ. Пластины с выключателями ExGNХ крепятся на крышке винтами к приводным передним узлам.
• Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом.
• Измерительные приборы в общепромышленном исполнении, установленные под стеклом, которое винтами крепится пластиной на крышке.

Технические характеристики ПВК-А-ВЭЛ4-2ПЛ-1СЧ(без с/ф)-1СК-3-ЕхGN25(52)-1Л(230)-25/12-(Л-2-М25)х1-ХЛ1:

• ПВК – пост управления врывозащищенный кнопочный.
• Материал исполнения оболочки: алюминиевый сплав (оболочка ОЭАА-ВЭЛ-Х-IIC).
• Габарит используемой оболочки: 4.
• С двумя зелеными кнопками «Пуск», с одной черной кнопкой «Стоп» без фиксации, одной красной кнопкой «Стоп» с фиксацией.
• Маркировка взрывозащиты: 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db.
• С переключателем на 25 А по схеме 52.
• С одной зеленой светодиодной лампой на 230 В.
• С блоком зажимов из 12 клемм на 25 А.
• С одним вводом Л-2-М25.
• Климатическое исполнение и категория размещения: ХЛ1.
• Степень зашиты от внешних воздействий: IP66.
• Номинальный ток: 16 А.
• Температура окружающей среды: ХЛ1 от -60°С до +40°С.
