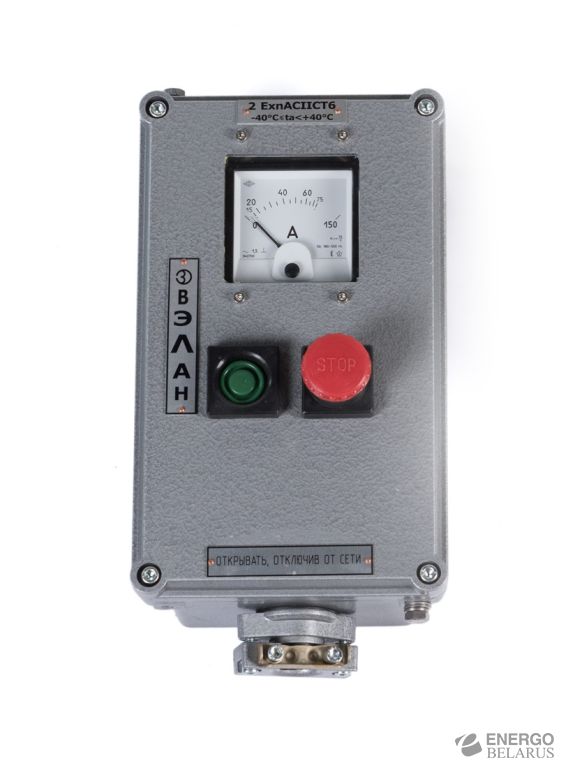

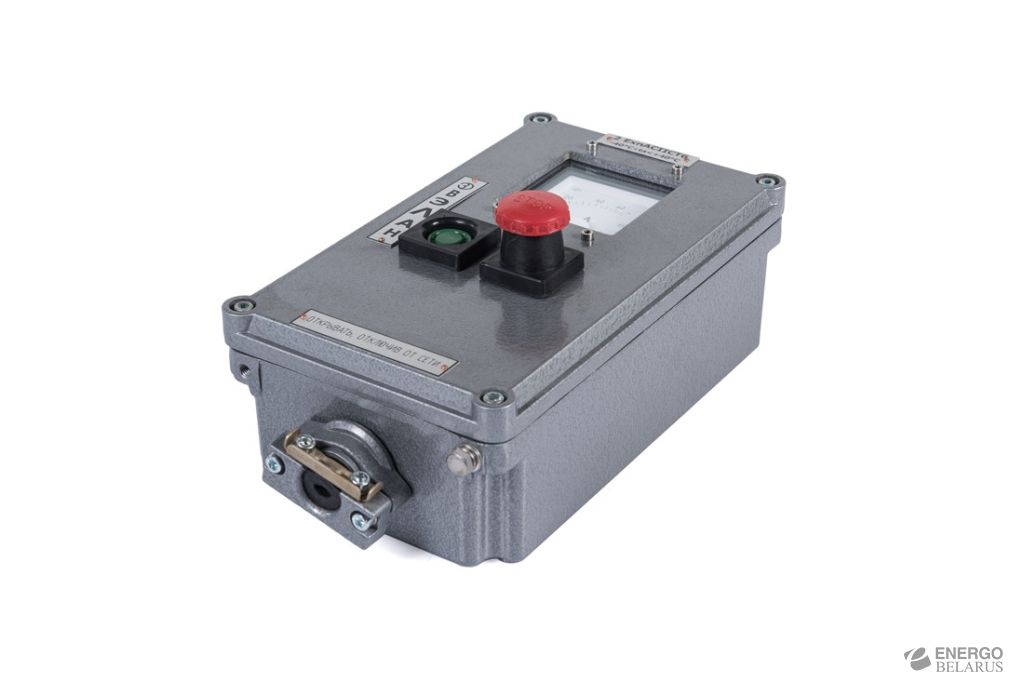

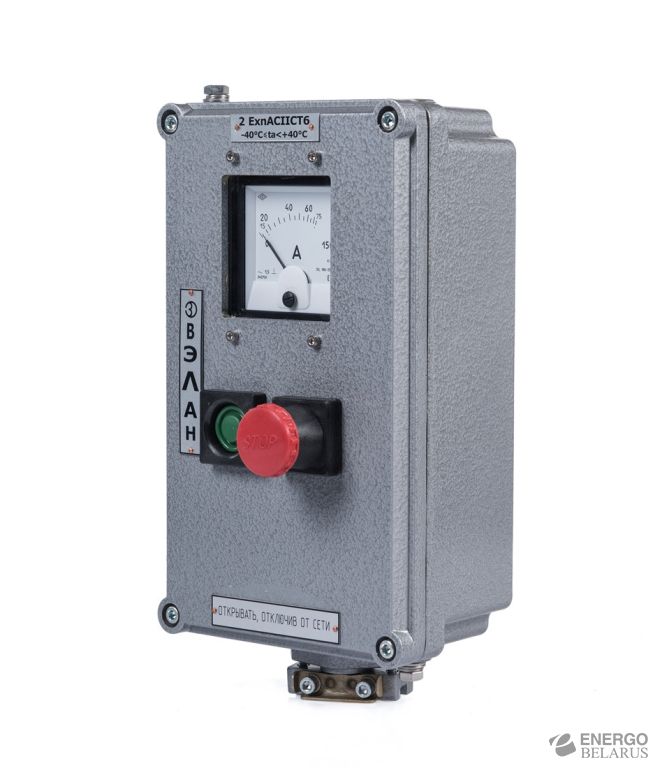

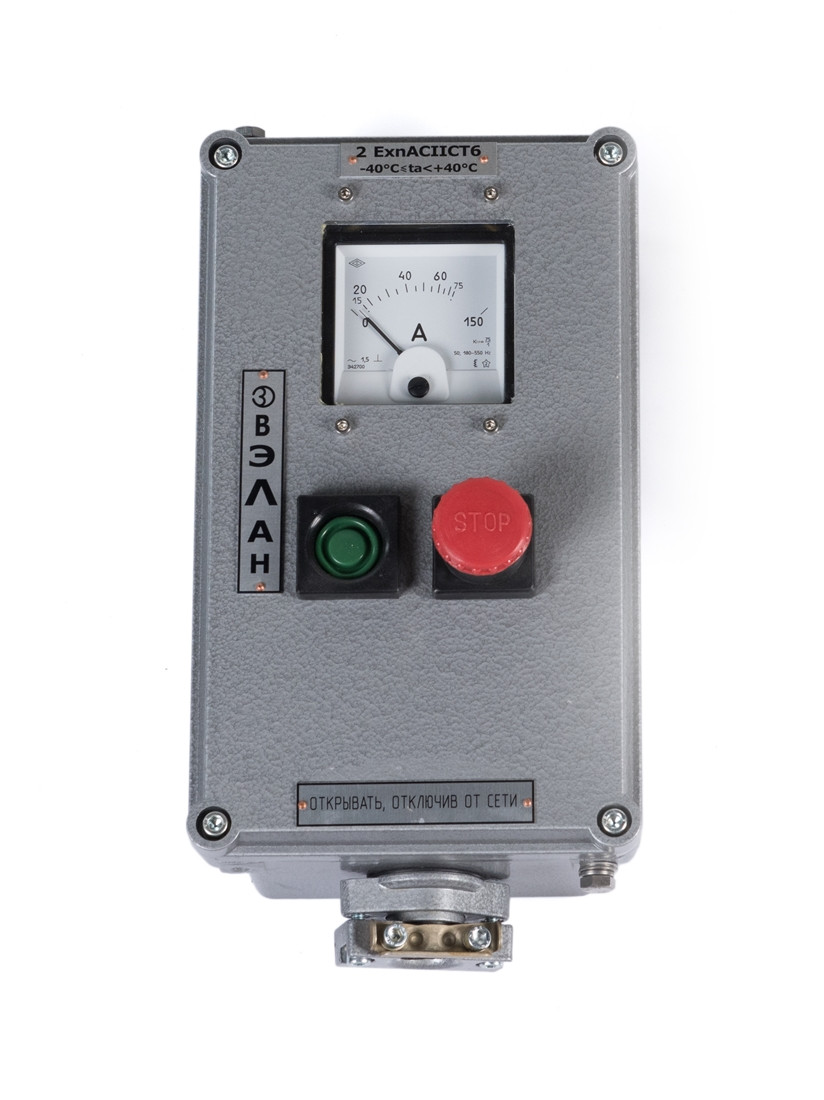

Пост управления ПВК-ОЭАМ-4.2-2ПЛ-1СК-5 -ExGN25(90)-1К(230)-25/10 -(Л-3-М25)х2(А)-ОМ1 ВЭЛАН

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, 2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc, 2Ex nA IIC T6 Gс/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Посты многокнопочные размещаются в оболочках ОЭАМ(П)- 2, 3, 4, 5 в зависимости от количества кнопочных элементов и возможности их размещения в оболочке.

Оболочка поста ПВК состоит из корпуса и крышки. По требованию заказчика внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками типа БКВ, обеспечивающие коммутацию электрических цепей; измерительные приборы; переключатели; индикаторы световые. Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов является блок контактный. Блок имеет один разомкнутый (Р) и один замкнутый (З) контакты. Контактные зажимы блока допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм.

Особенности:

• Возможность использовать пост в качестве пульта управления кран-балкой и в качестве поста с кнопкой под стеклом (пожарный пост).
• Возможность установки внутрь поста пакетных переключателей, ламп сигнализации, амперметров, вольтметров и другого оборудования.

Технические характеристики ПВК-ОЭАМ-4.2-2ПЛ-1СК-5-ExGN25(90)-1К(230)-25/10-(Л-3-М25)х2(А)-ОМ1:

• ПВК – пост управления взрывозащищенный кнопочный многофункциональный.
• ОЭА – применяемая оболочка электротехнических аппаратов.
• Материал исполнения применяемой оболочки: алюминиевый сплав (оболочка ОЭАМ-Х-ExelU/ExellU-B1,5).
• Габарит используемой оболочки: 4.2.
• С двумя зелеными кнопками «Пуск», с одной красной кнопкой «Стоп» с фиксацией.
• Маркировка взрывозащиты: 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс, в том числе для постов с измерительными приборами Ех-компонентами.
• С одним переключателем ExGN на 25 А, коммутационной схемы 90.
• С одним красным индикатором на 230 В.
• С блоком зажимов из 10 винтовых мини-клемм на 25 А.
• С двумя вводами Л-3-М25 на стороне А.
• Климатическое исполнение и категория размещения: ОМ1.
• Степень защиты от внешних воздействий: IP66.
• Температура окружающей среды: ОМ1 – от - 60°С до + 45°С.
• Номинальный ток, А: до 16.
