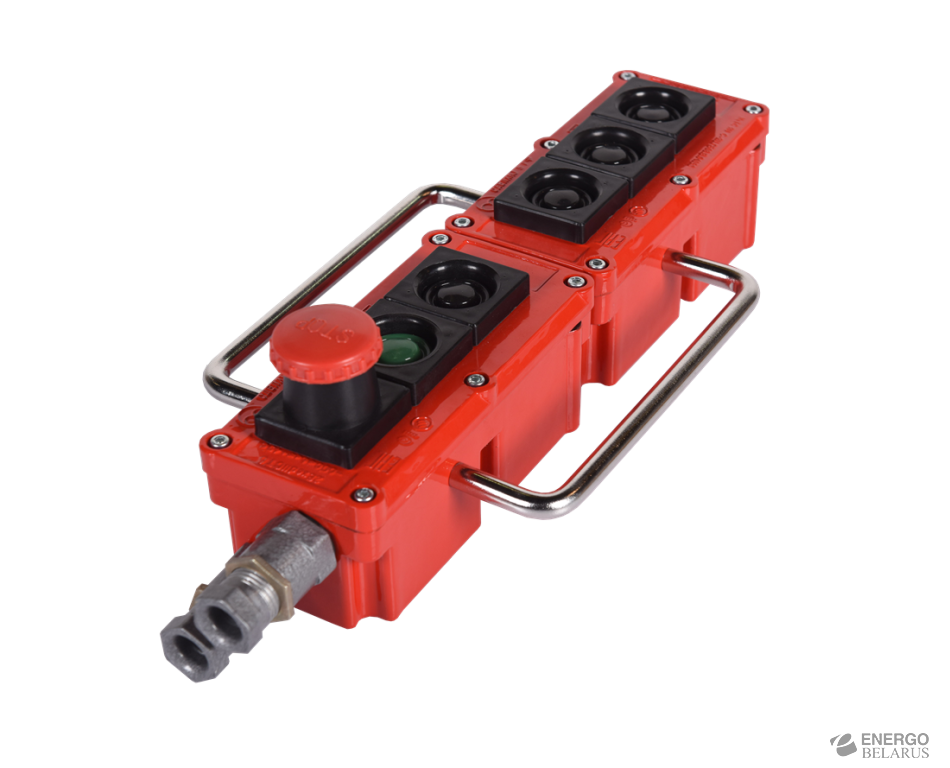

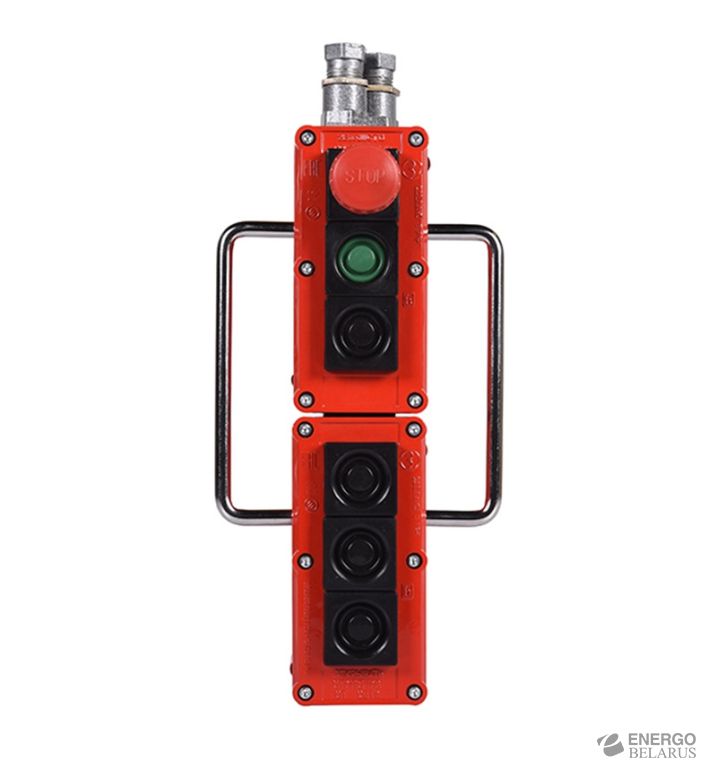

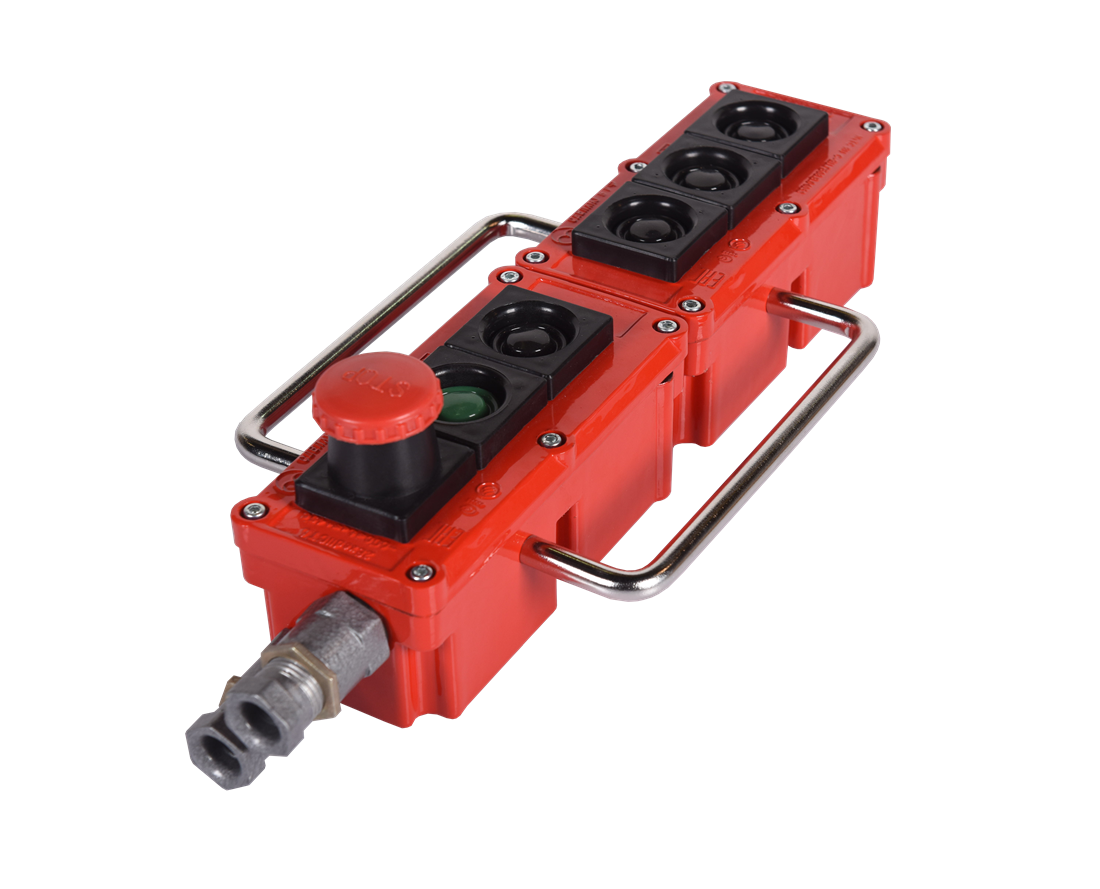

Пост управления ПВК-ОЭАП-35х2-2ПЛ-1СЧ (без с/ф)-1СК-14-1Л(230)-1К(230)- (Л-1-М25)х1(В)-ХЛ1 (22С) ВЭЛАН

Посты предназначены для дистанционного управления кранами, кран-балками, тельферами, козловыми кранами, подъемными платформами, промышленными подъемниками и другими подъемными механизмами. Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex d е IICT6 Gс/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Пост ПВК состоит из двух соединенных оболочек, выполненных из пресс-материала, каждая из которых состоит из корпуса и крышки, соединенные друг с другом винтами. Внутри оболочки поста установлены компоненты: Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка "Стоп" имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки "Стоп" толкатель необходимо принудительно вернуть в исходное положение. Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом. Кабельный ввод взрывозащищенный типа ВК или ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги. Посты подразделяются на исполнения с кронштейном, с двумя боковыми ручками и по цвету корпуса. Стандартное исполнение, которое принимается по умолчанию, выполняется с кронштейном, с двумя боковыми ручками и в корпусе серого цвета.

Особенности:

• Грибовидная кнопка «Стоп» имеет механизм фиксации.
• По желанию заказчика могут комплектоваться кронштейном либо ручками.
• Возможность окрашивания в разные цвета.

Технические характеристики ПВК-ОЭАП-35х2-2ПЛ-1СЧ(без с/ф)-1СК-14-1Л(230)-1К(230)-(Л-1-М25)х1(В)-ХЛ1 (22С):

• ПВК – пост управления взрывозащищенный кнопочный модернизированный.
• ОЭАП – применяемая оболочка электротехнических аппаратов пластмассовая.
• Две оболочки постов ПВК-35.
• С двумя зелеными кнопками «Пуск», с одной черной кнопкой «Стоп» без фиксации, с одной красной кнопкой «Стоп» с фиксацией.
• Маркировка взрывозащиты: 1Ex d e IIC T6 Gb/Ex tb IIIC T80°C Db.
• С одной зеленой с и одной красной светодиодной лампой на 230 В.
• С одним вводом Л-1-М25 на стороне В.
• Климатическое исполнение и категория размещения: ХЛ1.
• С кронштейном и с ручками.
• Степень защиты от внешних воздействий: IP66.
• Температура окружающей среды: ХЛ1: от -60°С до +40°С.
• Номинальный ток, А: до 16.
