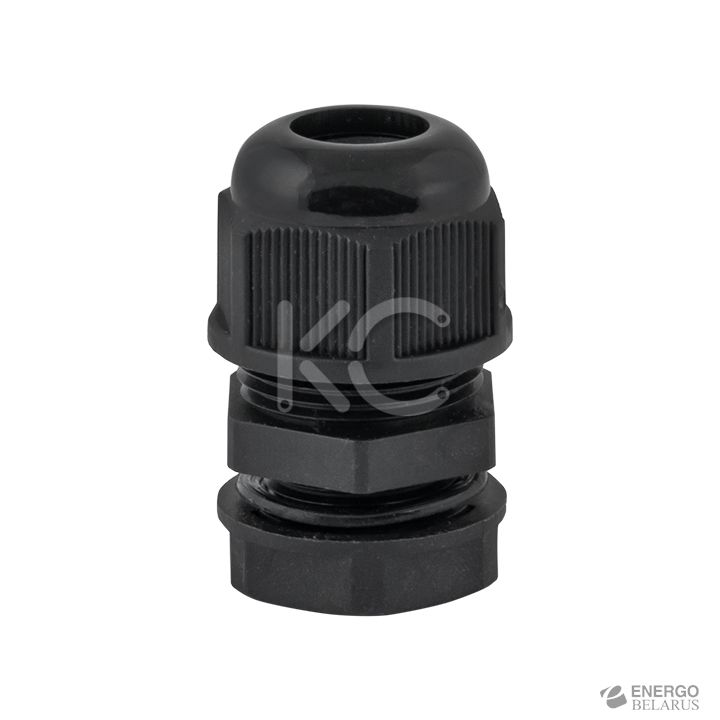

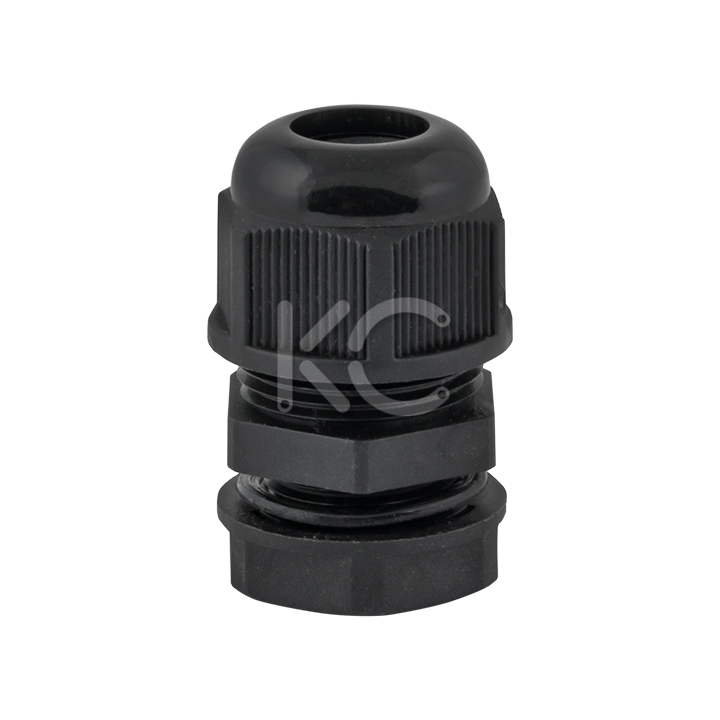

Сальник MG16 IP68 d отв.16мм d проводника 6-10мм КС

• Назначение
• Применение
• Преимущества
• Технические характеристики
• Габаритные и установочные размеры
• Особенности эксплуатации и монтажа

Назначение

Сальники MG16 устанавливаются в места ввода проводов в распределительные щиты. Состоят из стопорной гайки, корпуса, зубчатой муфты, гайки-колпачка, сальника и прокладки (выполненных из неопрена). Применяется в комплексных оболочках (сборки, шкафы, распределительные коробки и прочее) для достижения степени IP68.

Применение

Для установки в щитовое оборудование, монтажные коробки и электроустановки. Предназначены для:

• Ввода кабелей в щитовое оборудование.
• Защиты проводов от механических повреждений.
• Защиты сборки от попадания пыли и влаги.

Преимущества

• Надежная защита оболочки (степень защиты IP68).
• Увеличенный срок службы.

Технические характеристики

Габаритные и установочные размеры

Схема	Размеры, мм
	AG	10
	M	16
	GL	15
	H	27

Особенности эксплуатации и монтажа

• Монтаж сальников должен осуществляться при температуре от -15 до +40 °С.
• Порядок монтажа:
  1. установить сальник в монтажное отверстие корпуса и затянуть фиксирующую гайку;
  2. ослабить уплотняющую гайку и ввести проводник через сальник;
  3. затянуть уплотняющую гайку, обеспечив надежное крепление и обжатие проводника.
• В течение всего срока эксплуатации необходимо проводить периодические осмотры на предмет возникновения повреждений, возникших в процессе эксплуатации.
