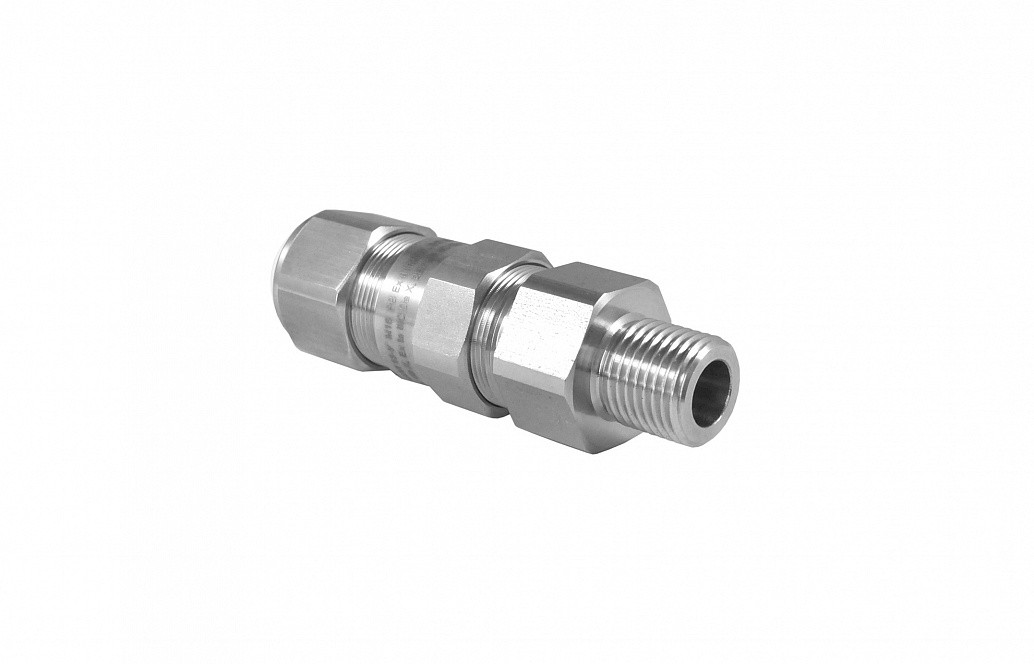

Ввод кабельный ВК-Н-ВЭЛ 13-20-M20-ExdG-B1,5

Вводы кабельные предназначены для уплотнения и фиксации всех типов бронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Область применения – подземные и наземные горные выработки угольных шахт и рудников, в том числе опасных по газу и/или пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Кабельные вводы для бронированного кабеля состоят из фитинга, установленного в оборудовании, элемента корпуса и двух уплотнений, обеспечивающих герметизацию кабеля и предотвращающих его выдёргивание, гайки, которая сжимает уплотнение на внешней оболочке кабеля.

Корпус кабельного ввода привинчивается к резьбовому входному элементу, который сжимает второе уплотнение вокруг внутренней оболочки кабеля.

Внутри кабельного ввода находятся конические кольца и втулки, между которыми зажимается броня кабеля.

Особенности:

• Компактная конструкция из нержавеющей стали;
• Для внутренней и наружной установки;
• Технология крепления брони «металл к металлу»;
• Температура окружающей среды до +130°C;
• Разработан с целью предотвращения пластической деформации брони кабеля.

Технические характеристики ВК-Н-ВЭЛ 13-20-M20-ExdG-B1,5:

• ВК – ввод кабельный.
• Материал кабельного ввода: нержавеющая сталь.
• Размер кабельного ввода: 20.
• Резьба кабельного ввода: метрическая резьба с шагом 1,5 мм - М20.
• Вид взрывозащиты: ExdG – для вводов с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X.
• Климатическое исполнение и категория размещения: В1,5.
• Степень защиты от внешних воздействий: IР66.
