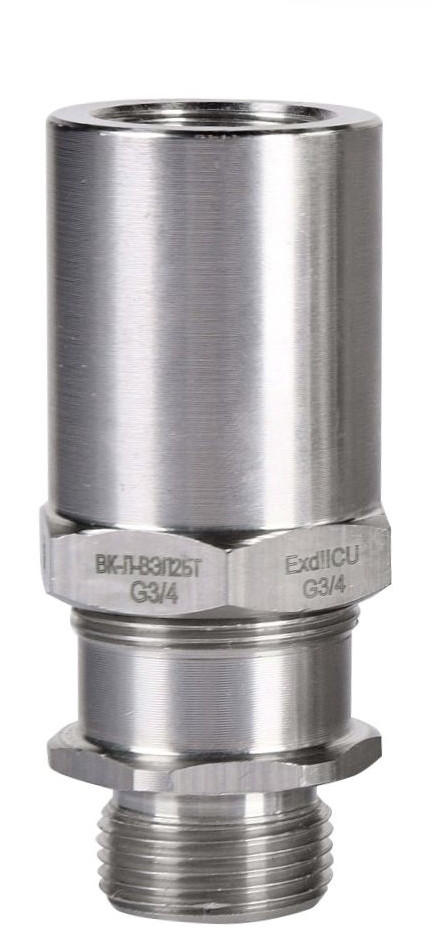

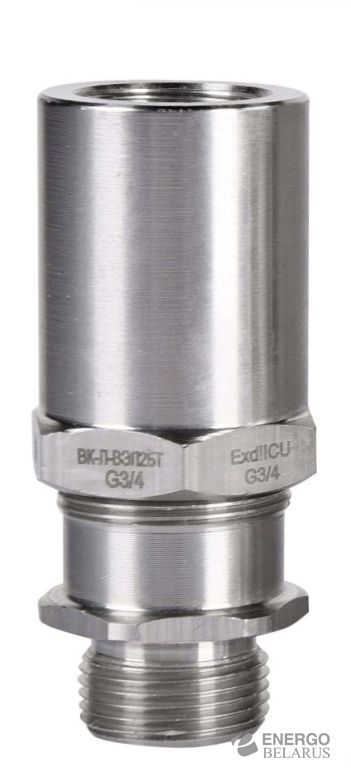

Ввод кабельный ВК-С-ВЭЛ 2БТ-М20-ExdG-В1,5

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их стационарное, передвижное или переносное электрооборудование.

Область применения – подземные и наземные горные выработки угольных шахт и рудников, в том числе опасных по газу и/или пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Кабельные вводы для небронированного кабеля состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца, которое обеспечивает уплотнение кабеля, накидной гайки, которая через переходную втулку давит на уплотнительное кольцо. На накидной гайке кабельных вводов с индексом 1 и 2 для дополнительной фиксации кабеля от выдёргивания установлены две планки на винтах.

Кабельные вводы для бронированного кабеля в дополнение к перечисленному имеют кольца и втулки с конической поверхностью, между которыми зажимается броня кабеля.

В кабельных вводах, предназначенных для подсоединения трубы или муфты типа ММРн, на конце накидной гайки выполнено отверстие с соответствующей резьбой.

Технические характеристики ВК-С-ВЭЛ 2БТ-М20-ExdG-В1,5:

• Материал кабельного ввода: сталь с антикоррозийным покрытием.
• Исполнение ввода: для вводов с маркировкой взрывозащиты РВ Ех d I Mb/1Ех d IIC Gb или 1Ех d IIC Gb (для трубного ввода).
• Для бронированного кабеля трубной проводки.
• Резьба кабельного ввода: метрическая резьба с шагом 1,5 мм - М20.
• Вид взрывозащиты: ЕхdG - для вводов с маркировкой взрывозащиты 1Ex d IIC Gb или РB Ех d I Mb/1Ex d IIC Gb.
• Климатическое исполнение и категория размещения: В1,5.
• Степень защиты от внешних воздействий: IP66.
• Температура окружающей среды: от -60°С до +55°С.
