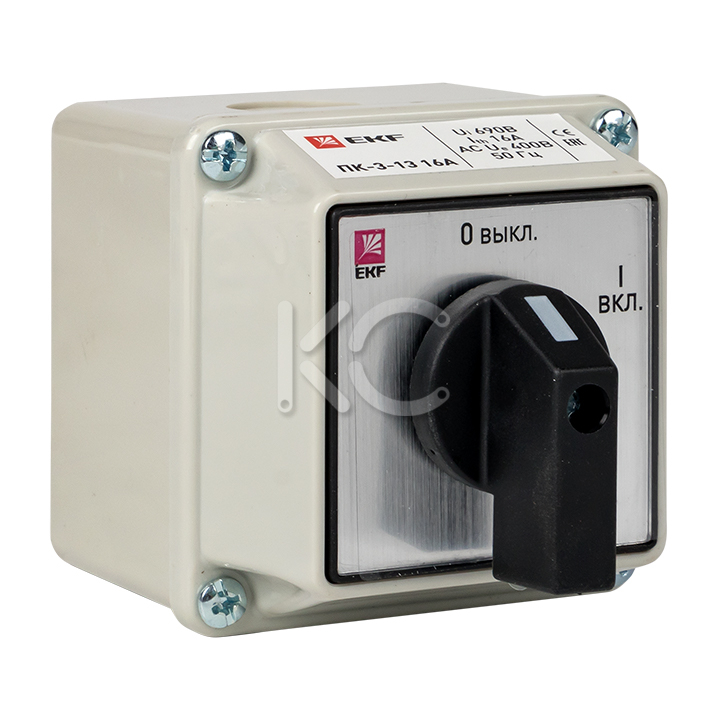

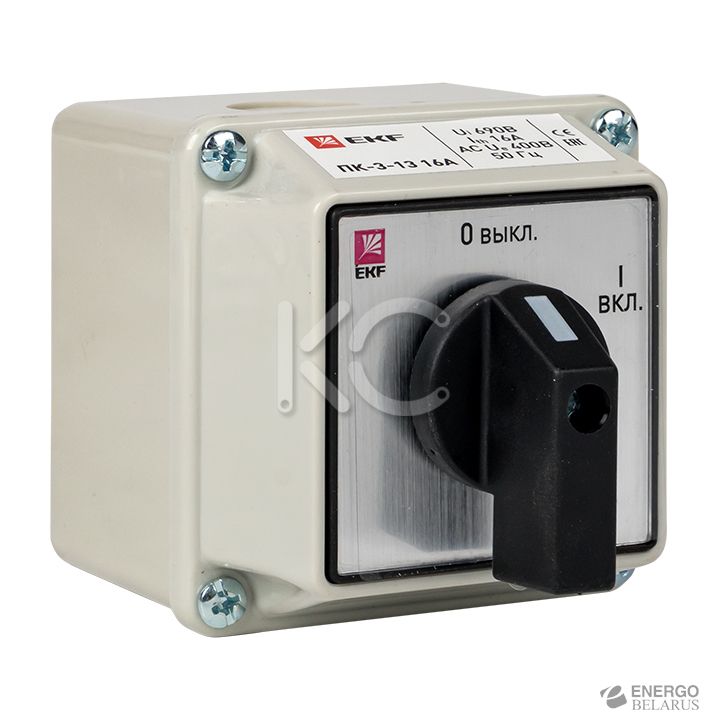

Переключатель кулачковый ПК-3-13 16А 3P ВКЛ-ВЫКЛ IP54 EKF PROxima
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-876-9
Розничная цена:
61,75 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Схема коммутации
- Технические характеристики
- Габаритные и установочные размеры
Назначение
Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты, рассчитанные на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды.
ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.
Применение
Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- в щитовом оборудовании диспетчеризации;
- управлении, распределении электроэнергии, в испытательных стендах;
- пультах управления;
- сварочном оборудовании и т. п.
Преимущества
- Защита от непреднамеренного касания токоведущих частей.
- Силовые посеребренные контакты с высокой механической износостойкостью.
- Механизм быстрой коммутации.
- Небольшие габаритные размеры.
- Степень защиты IP54.
Схема коммутации
| Кулачковые переключатели ПК-3 |
|---|
 |
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Номинальный ток, А | 16 | |
| Степень защиты | IP 54 | |
| Номинальное напряжение изоляции, Ui, В | 690 | |
| Номинальное рабочее напряжение, Ue, В | 400 | |
| Механическая износостойкость, циклов, не менее | 100000 | |
| Электрическая износостойкость, циклов, не менее | 30000 | |
| Диапазон рабочих температур, °C | от -25 до +40 | |
| Высота над уровнем моря, м | до 2000 | |
| Номинальный тепловой ток Ith, А | 16 | |
| Номинальное напряжение Ue, В | 230 | 400 |
| Номинальный ток Ie, AC-21А, АС-22А, А | 16 | |
| Номинальный ток Ie, AC-23А, А | 12 | |
| Номинальный ток Ie, АС-2, А | 12 | |
| Номинальный ток Ie, AC-3, А | 8.8 | |
| Номинальный ток Ie, АС-4, А | 2.8 | |
| Номинальный ток Ie, АС-15, А | 4 | 3.2 |
| Номинальная мощность Pe, AC-23А, кВт | 3.7/2.5 | 7.5/3.7 |
| Номинальная мощность Pe, АС-2, кВт | 4 | 7.5 |
| Номинальная мощность Pe, AC-3, кВт | 3/2.2 | 5.5/3 |
| Номинальная мощность Pe, АС-4, кВт | 0.55/0.75 | 1.5/1.5 |
Габаритные и установочные размеры
| Схема | Размеры, мм | |
|---|---|---|
 | A х А | 69 х 69 |
| B1 | 45 | |
| B2 | 25.5 | |
| C1 | 6.5 | |
| D1 | 18 | |
| D3 | 5 | |
| E | 44 | |
