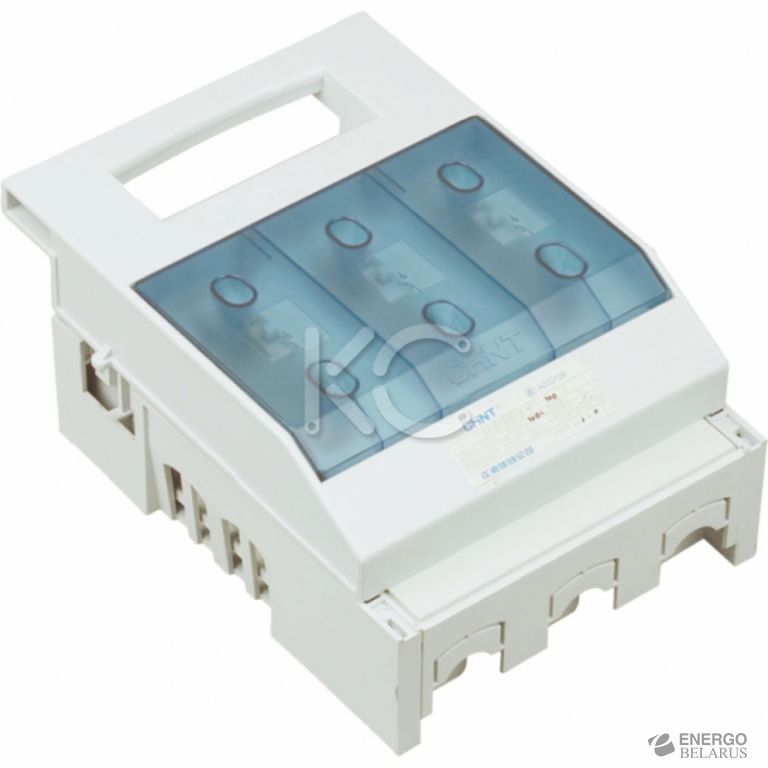

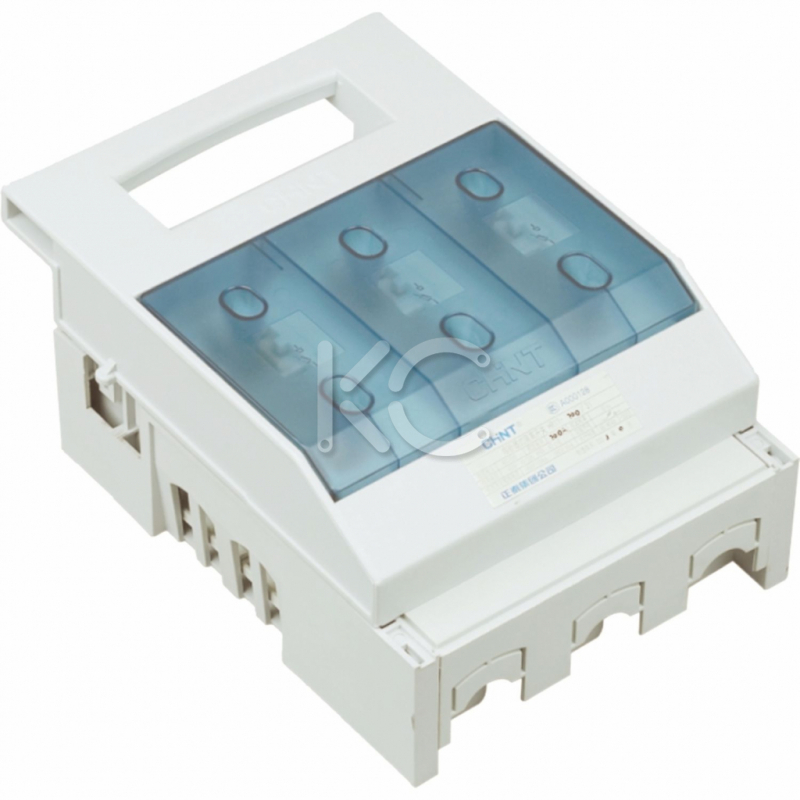

Откидной выключатель-разъединитель NHR17-250/3, 3P, 250А, с плавкими вставками, со вспом. контактами (CHINT)

• Назначение
• Условия монтажа и эксплуатации
• Технические характеристики
• Габаритные и установочные размеры

Назначение

Предохранители-выключатели-разъединители NHR17 являются новой разработкой фирмы. Они применяются в распределительных цепях и цепях двигателей с высокими токами короткого замыкания на номинальное напряжение изоляции до 800 В, номинальное рабочее напряжение до 690 В, номинальный рабочий ток до 250 А частотой 50 Гц в качестве силового выключателя, разъединителя, а также для защиты цепи. Однако, его не применяют для прямой коммутации одиночного двигателя. Изделие соответствует стандарту МЭК 60947-3/GB14048.3.

Условия монтажа и эксплуатации

• Температура окружающего воздуха: от -5 °C до +40В °C.
• Высота над уровнем моряВ не более 2000 м.
• Относительная влажность не более 50% при температуре окружающего воздуха 40 °CВ в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20В °C относительная влажность может быть 90%. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры.
• Степень загрязнения: III.
• Изделие должно быть установлено в таком месте, где бы оно не испытывало значительных толчков, ударов и вибраций, а также воздействия дождя и снега, не во взрывоопасной среде, свободной от газа и токопроводящей пыли, способствующих коррозии металлов и влияющих на электроизоляционные свойства.

Технические характеристики

Габаритные и установочные размеры

NHR17-250, мм
A	B	C	D	E	F	G	H	I	J	K	L
196	184	266	240	118	70°	230	125	114	50	25	9
