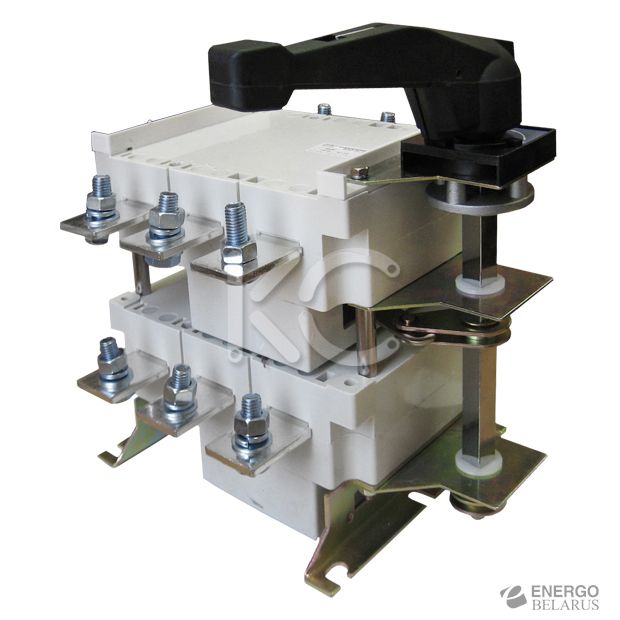

Перекидной рубильник NH40-400/3CS, 3P, 400А, 3 положения I-0-II, стандартная рукоятка управления (CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-408-7
Розничная цена:
1 818,15 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Выключатели – разъединители/рубильники NH40 предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц и постоянного тока на номинальное напряжение до 440 В.
Применение
Используются для установки в низковольтные комплектные устройства, как ВРУ жилых и промышленных зданий, распределительные шкафы, ящики управления и другие.
Условия эксплуатации
Температура окружающего воздуха от минус 25 °C до плюс 40 °C.
Высота над уровнем моря до 2000 м.
Относительная влажность не более 50 % при температуре окружающего воздуха 40 °C в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20 °C относительная влажность может быть 90 %. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры.
Степень загрязнения: III.
Преимущества- Гарантированное разъединение (индикация положения контактов).
- Простота монтажа.
- Высокая электрическая и механическая износостойкость.
Технические характеристики
| Параметры | Значения |
|---|---|
| Условный тепловой ток Ith, А | 400 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Электрическая прочность изоляции, В | 6200 |
| Импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Номинальный рабочий ток Iе, А, 380 В AC-21 (DC-21, 220 В) | 400 |
| Номинальный рабочий ток Iе, А, AC-22 (DC-22, 220 В) | 400 |
| Номинальный рабочий ток Iе, А, AC-23 (DC-23, 220 В) | 400 |
| Номинальный рабочий ток Iе, А, 660 В AC-21 (DC-21, 440 В) | 400 |
| Номинальный рабочий ток Iе, А, AC-22 (DC-22, 440 В) | 250 |
| Номинальный рабочий ток Iе, А, AC-23 (DC-23, 440 В) | 160 |
| Номинальная мощность по AC-23, кВт, 400 В | 220 |
| Номинальная мощность по AC-23, кВт, 690 В | 185 |
| Номинальный кратковременно допустимый ток Icw, кА, 400 В | 20 |
| Номинальная наибольшая включ. способность Icm, А, 400 В | 4000 |
| Номинальная наибольшая отключ. способность Icn, А | 3200 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты | IP00 |
| Механическая износостойкость, циклов | 12000 |
| Электрическая износостойкость при 400 В, циклов | 1000 |
| Рабочее усилие для органа управления, Н | 65~100 |
Монтаж
| NH40 |
|---|
  |
Габаритные и установочные размеры
| Габаритные и установочные размеры NH40-400/3CS, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 В  | ||||||||||||||||||
| Ток/число полюсов | A | A1 | B | C1 | D | F | J | K | L | N | P | R | U | V | M | Y | Y1 | Z1 |
| 400A/3 | 430 | 298 | 240 | 335 | 105 | 160 | 210 | 180 | 9 | 43 | 65 | 35 | 205 | 48 | 12 | 84 | 196 | 620~735 |
