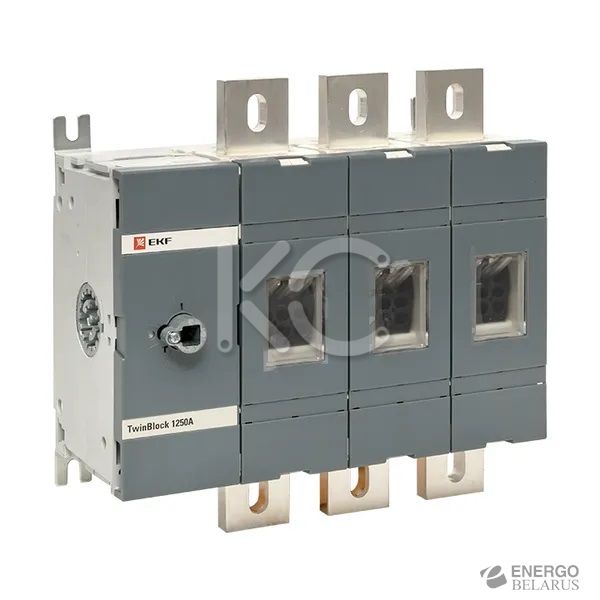

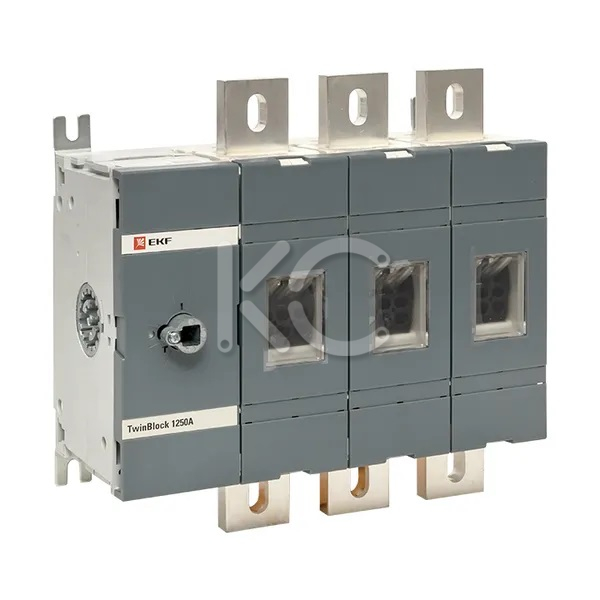

Рубильник 1250A 3P без рукоятки управления TwinBlock EKF PROxima
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-401-5
Розничная цена:
646,52 руб. без НДС
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Габаритные и установочные размеры
- Особенности эксплуатации и монтажа
- Типовые схемы подключения
Назначение
Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии.
TwinBlock имеет следующее исполнение: без рукоятки управления (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток:
- выносная рукоятка для управления через дверь;
- рукоятка управления для прямой установки на рубильник.
Применение
Выключатели-разъединители предназначены для ручного включения-отключения цепей с видимым разрывом. Применяются:
- в распределительных панелях ЩО-70;
- вводно-распределительных устройствах ВРУ;
- шкафах распределительных силовых ШРС;
- главных распределительных щитах.
Преимущества
- Антивандальная защита за счет возможности блокировки рукоятки.
- Видимый разрыв за счет окошек на фронтальной части рубильника.
- Возможность установки выносной рукоятки и рукоятки на корпус рубильника.
- Независимая от скорости движения руки оператора скорость включения/отключения механизма.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение изоляции UI, В | 1000 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальное рабочее напряжение Uе АС, В | 690/400 |
| Номинальное рабочее напряжение Uе DC, В | 440/230 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Количество полюсов | 3Р |
| Количество направлений | одно |
| Наличие дугогасительных камер | есть |
| Номинальный ток In, А | 1250 |
| Условный тепловой ток Ith, А | 1250 |
| Максимальное сечение медного проводника, мм2 | 2x400 |
| Номинальная отключающая способность при Ue=690В, AC-23, А | 10000 |
| Номинальный кратковременно выдерживаемый ток (R.M.S. значение при Ue=690В, 1с) | 50 |
| Рассеиваемая мощность/полюс, Вт | 29 |
| Усилие затяжки болтов, Н·м | 65 |
| Размер винта подключения к клемме | М12х50 |
| Механическая износостойкость, количество циклов | 3000 |
| Степень защиты | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Габаритные и установочные размеры
| Рубильник 1000-1600 A |
|---|
 |
Особенности эксплуатации и монтажа
Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Устройство крепится на монтажную панель и DIN-рейку (только для моделей 80 А и 100 А). Рабочее положение рубильников при эксплуатации любое. Перед установкой аппарата необходимо проверить:
- соответствие типоисполнения аппарата его назначению;
- отсутствие повреждений.
Все монтажные и профилактические работы производить только при снятом напряжении.
При нормальных условиях эксплуатации необходимо производить профилактический осмотр рубильника один раз в год и каждый раз после воздействия токов короткого замыкания. При осмотре производится:
- удаление пыли и грязи;
- проверка затяжки винтов (болтов);
- включение и отключение аппарата без нагрузки.
Запрещается при эксплуатации аппаратов касаться руками зажимов и неизолированных токоведущих проводников.
| Установка переходника для рукоятки |
|---|
 |
| Установка рукоятки для управления через дверь |
 |
| Установка рукоятки управления для прямой установки |
 |
| Перестановка крепежей на панель |
 |
Типовые схемы подключения
| Рубильник |
|---|
 |
