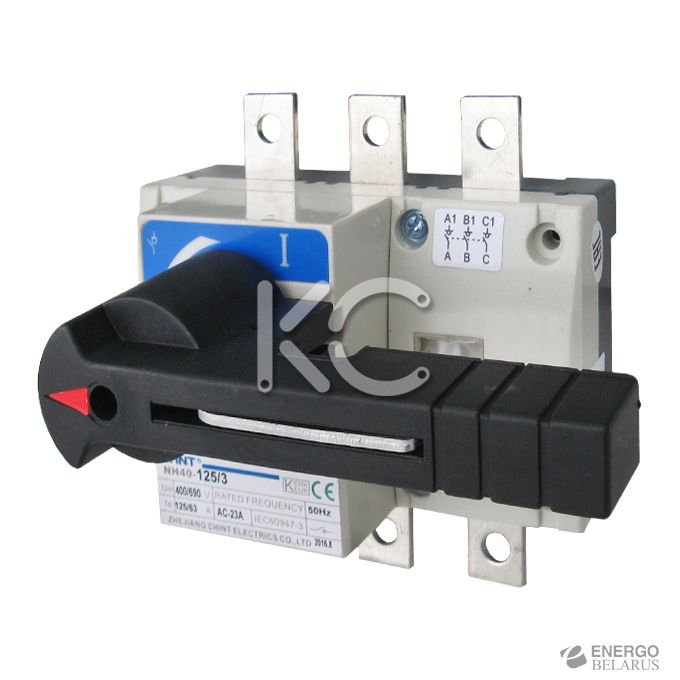

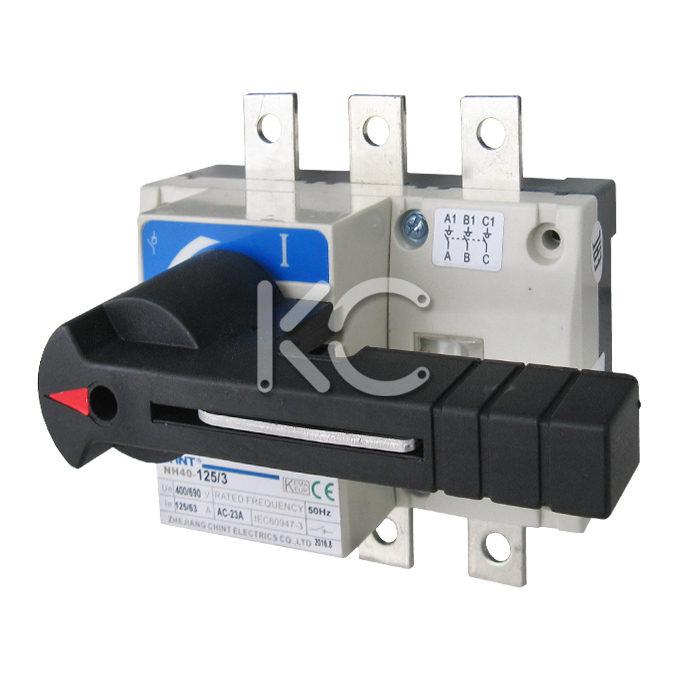

Выключатель-разъединитель NH40-125/3 ,3P ,125А, стандартная рукоятка управления CHINT
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 198-344-2
Розничная цена:
416,72 руб. без НДС
Характеристики
- Назначение
- Применение
- Условия эксплуатации
- Преимущества
- Технические характеристики
- Монтаж
- Габаритные и установочные размеры
Назначение
Выключатели – разъединители/рубильники NH40 предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц и постоянного тока на номинальное напряжение до 440 В.
Применение
Используются для установки в низковольтные комплектные устройства, как ВРУ жилых и промышленных зданий, распределительные шкафы, ящики управления и другие.
Условия эксплуатации
Температура окружающего воздуха от минус 25 °C до плюс 40 °C. Высота над уровнем моря до 2000 м. Относительная влажность не более 50 % при температуре окружающего воздуха 40 °C в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20 °C относительная влажность может быть 90 %. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры. Степень загрязнения: III.
Преимущества
- Гарантированное разъединение (индикация положения контактов).
- Простота монтажа.
- Высокая электрическая и механическая износостойкость.
Технические характеристики
| Параметры | Значения |
|---|---|
| Условный тепловой ток Ith, А | 125 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Электрическая прочность изоляции, В | 6200 |
| Импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Номинальный рабочий ток Iе, А, 380 В AC-21 (DC-21, 220 В) | 125 |
| Номинальный рабочий ток Iе, А, AC-22 (DC-22, 220 В) | 125 |
| Номинальный рабочий ток Iе, А, AC-23 (DC-23, 220 В) | 125 |
| Номинальный рабочий ток Iе, А, 660 В AC-21 (DC-21, 440 В) | 125 |
| Номинальный рабочий ток Iе, А, AC-22 (DC-22, 440 В) | 100 |
| Номинальный рабочий ток Iе, А, AC-23 (DC-23, 440 В) | 50 |
| Номинальная мощность по AC-23, кВт, 400 В | 63 |
| Номинальная мощность по AC-23, кВт, 690 В | 75 |
| Номинальный кратковременно допустимый ток Icw, кА, 400 В | 10 |
| Номинальная наибольшая включ. способность Icm, А, 400 В | 1250 |
| Номинальная наибольшая отключ. способность Icn, А | 1000 |
| Стандарт | ГОСТ Р 50030.3 (МЭК 60947-3) |
| Степень защиты | IP00 |
| Механическая износостойкость, циклов | 12000 |
| Электрическая износостойкость при 400 В, циклов | 1000 |
| Рабочее усилие для органа управления, Н | 40~60 |
Монтаж
| NH40 |
|---|
  |
Габаритные и установочные размеры
| Габаритные и установочные размеры NH40 от 125 А до 630 А, мм | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | |||||||||||||||||||
| Ток/число полюсов | А | B | C | D | E | F | φ | J | H | K | G | P | R | S | U | M | V | Y | Z |
| 125A/3 | 140 | 135 | 130 | 27 | 93 | 135 | 5.5 | 120 | 85 | 65 | 54 | 36 | 18 | 85 | 115 | 8 | 32 | 24 | 355~460 |
