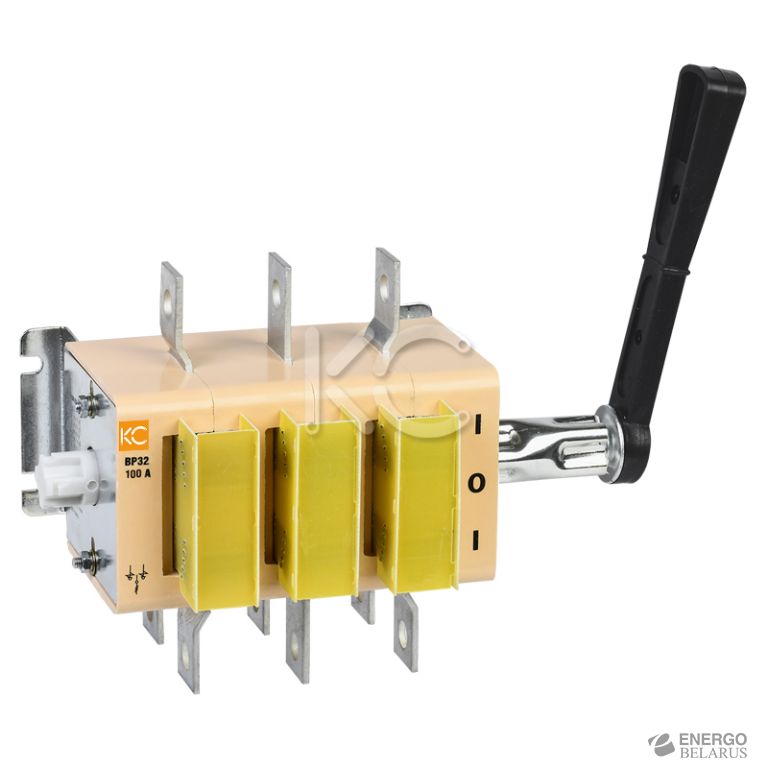

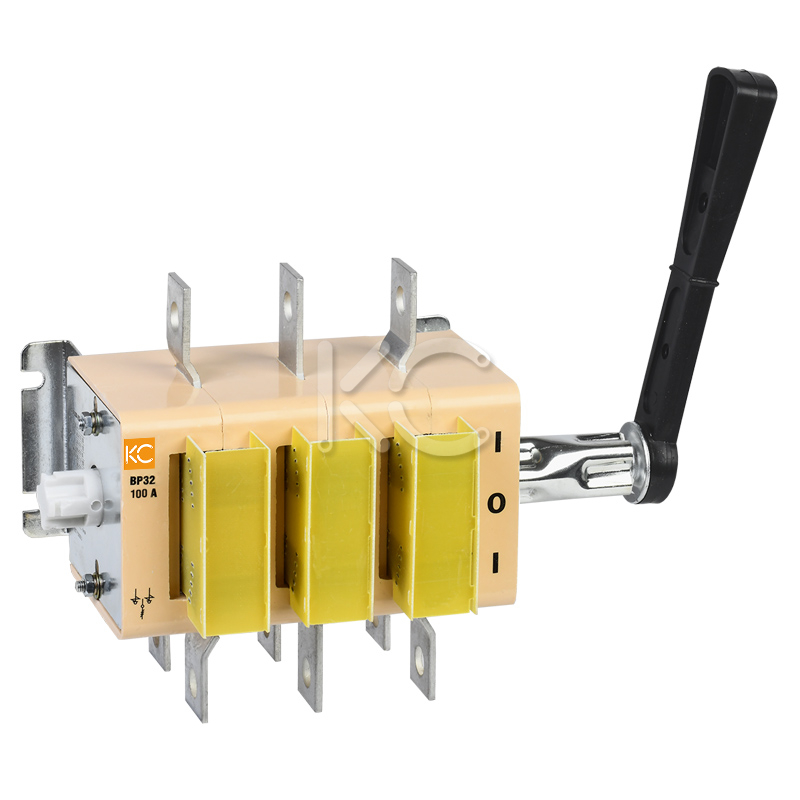

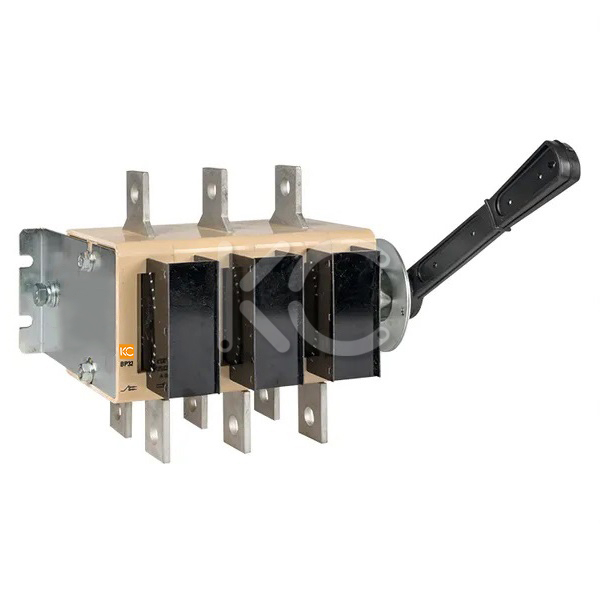

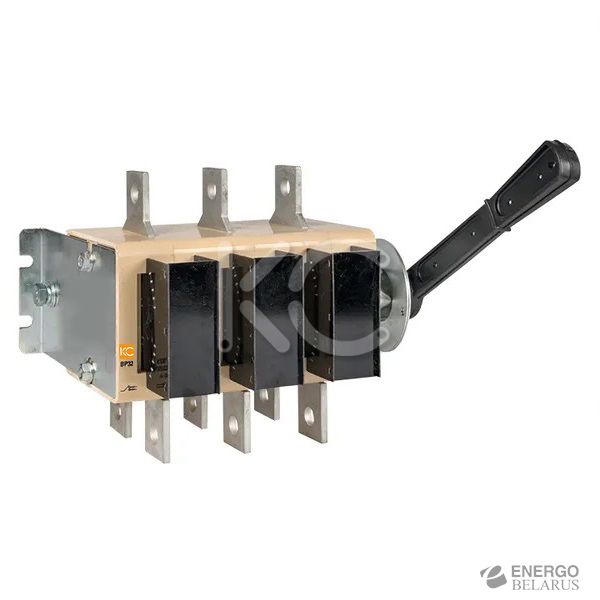

Выключатель-разъединитель ВР32-31В71250 100А 2 направ.с д/г камерами съемная правая рукоятка КС
- Розница
- Опт
- Под заказ (на 02.07.2023) Проверено
Код товара: 196-407-6
Розничная цена:
110,23 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Особенности конструкции
- Схема подключения
- Монтаж
- Габаритные размеры
Назначение
Выключатели-разъединители ВР32 универсального типа предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц (в распределительных панелях, вводнораспределительных устройствах, шкафах распределительных силовых, главных распределительных щитах). Все рубильники являются универсальными по типу присоединения рукоятки (как справа, так и слева). Расположение рукоятки может быть изменено в процессе эксплуатации. Выключатели-разъединители ВР32 выпускается со съемной смещенной рукояткой. Выключатели-разъединители ВР32 (универсальные) сертифицированы в соответствии с Техническим регламентом Таможенного Союза.
Технические характеристики
| Параметры | Значения |
|---|---|
| Условное обозначение | 31 |
| Условный номинальный ток, А | 100 |
| Номинальный кратковременновыдерживаемый ток, кА | 5 |
| Номинальный условный ток короткого замыкания, кА | 8 |
| Число полюсов | 3 |
| Номинальное рабочее напряжение, В | 400; 690 |
| Номинальное напряжение изоляции, В | 690 |
| Номинальная частота тока, Гц | 50/60 |
| Максимальное сечение провода, присоединяемого к зажимам, мм2, не более | 35 |
| Механическая износостойкость, циклов | 25000 |
| Степень защиты | IР00, IP32 (при установке в НКУ) |
| Климатическое исполнение | УХЛЗ |
| Категория применения | АС-21В, АС-22В (с дугогасительными камерами) |
| Диапазон рабочих температур, °C | от -25 до +40 |
| Срок службы, лет | 10 |
Особенности конструкции
В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. Конструкция включает трехполюсную систему ножевых контактов с видимым двойным разрывом цепи. Посредством дугогасительных камер, больших контактов растворов и двойного разрыва цепи создается гашение электрической дуги при совмещении нагрузок. Это защищает контакты от избыточного и раннего износа. Конструкция выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Внешние зажимы выводов контактов размещены перпендикулярно плоскости установки.
Выпускается выключатель разъединитель ВР 32 в нескольких исполнениях:
- на одно, два направления;
- с дугогасительными камерами со смещенной рукояткой съемного типа.
Схема подключения
| На два направления |
|---|
 |
Монтаж
Монтаж, подключение и пуск выключателей-разъединителей серии ВР32 в эксплуатацию должны осуществляться только квалифицированным электротехническим персоналом, прошедшим инструктаж по технике безопасности, с соблюдением правил, установленных в нормативно-технической документации. Перед установкой необходимо убедиться в отсутствии внешних повреждений. Выключатель-разъединитель крепится на монтажную панель. Эксплуатироваться может в любом пространственном положении.
Габаритные размеры
| Выключатель-разъединитель на два направления с боковой смещенной рукояткой | |||||||||
|---|---|---|---|---|---|---|---|---|---|
 | |||||||||
| Размеры, мм | |||||||||
| А | А1 | А2 | В | В1 | L1 | L | b | b1 | b2 |
| 145.5 | 50 | 37.5 | 120 | 240 | 262.5 | 157.5 | 65 | 15 | 7.5 |
