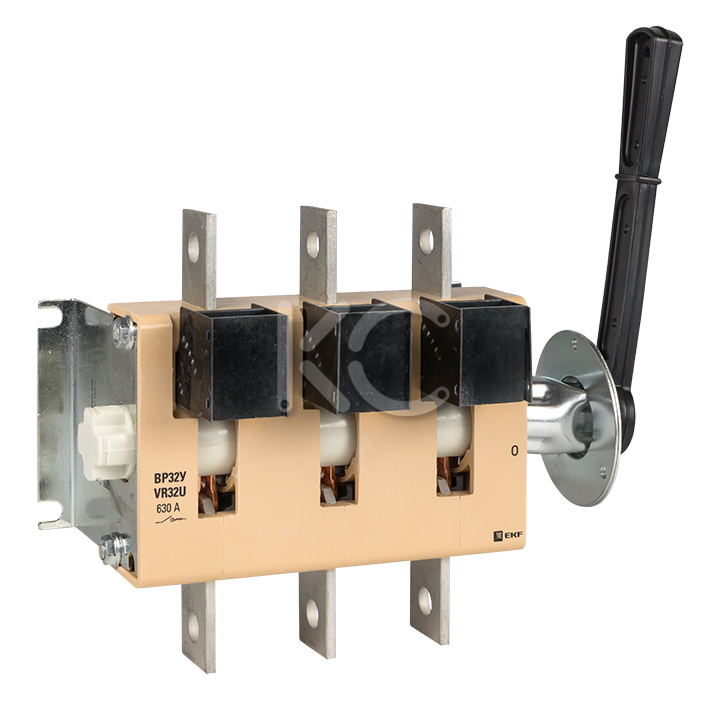

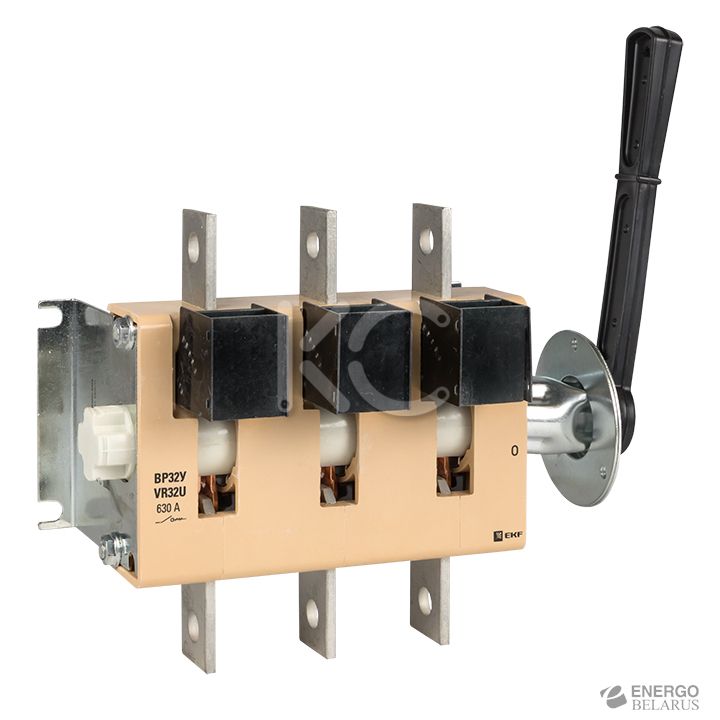

Выключатель-разъединитель ВР32У-39В31250 630А 1 направ. c д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima
- Розница
- Опт
- Под заказ (на 19.02.2023) Проверено
Код товара: 196-407-5
Розничная цена:
442,87 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Схема подключения
- Габаритные и установочные размеры
Назначение
Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается со съемной смещенной рукояткой.
Применение
Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- в распределительных панелях ЩО-70;
- вводно-распределительных устройствах ВРУ;
- шкафах распределительных силовых ШРС;
- главных распределительных щитах.
Преимущества
- Возможность установки рукоятки как справа, так и слева от корпуса.
- Простота и надежность конструкции.
- Наличие двойного видимого разрыва цепи.
- Наличие дугогасительных камер.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 630 |
| Направления | 1 |
| Исполнение | с дугогасительными камерами, съемная смещенная рукоятка |
| Условный тепловой ток на открытом воздухе Ith, А | 630 |
| Номинальный кратковременно выдерживаемый ток, кА | 16 |
| Номинальный условный ток короткого замыкания, кА | 32 |
| Механическая износостойкость, циклов, не менее | 16000 |
| Сечение подключаемых проводников, max мм2 | 2 х 240 |
| Номинальное напряжение изоляции, Ui, В | 690 |
| Номинальное рабочее напряжение, Ue, В | 400, 690 |
| Количество полюсов | 3Р |
| Категории применения | АС-21 В, АС-22 В (с д/г камерами) |
| Степень защиты | IP 00; IP 32 (при установке в НКУ) |
| Диапазон рабочих температур, °C | от -25 до +40 |
| Климатическое исполнение | УХЛ З |
| Высота над уровнем моря, м | до 2000 |
| Срок службы, не менее, лет | 10 |
| Род тока | Категория применения | Типичные области применения |
|---|---|---|
| Переменный | АС-21 В | коммутация активных нагрузок, включая умеренные перегрузки |
| АС-22 В | коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки |
Схема подключения
| На одно направление |
|---|
 |
Габаритные и установочные размеры
| Выключатель-разъединитель универсальный трехполюсный на одно направление с д/г камерами, съемная левая/правая рукоятка | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||
| Размеры, мм | |||||||||||||||||
| А | А1 | А2 | В | В1 | L1 | L | b | b1 | b2 | H | H1 | I | I1 | h | d | d1 | R |
| 236.5 | 100 | 65 | 220 | 320 | 332 | 252.5 | 119 | 35 | 18 | 137.5 | 290 | 52 | 83 | 83.5 | 9 | М12 | 207 |
