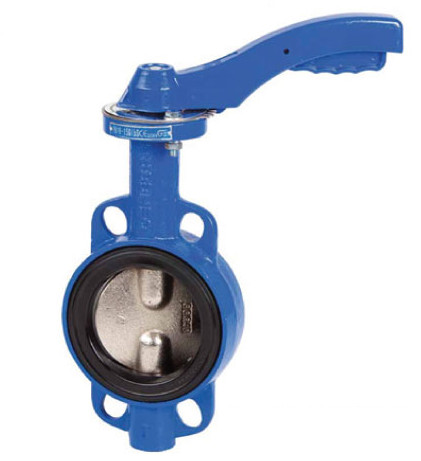

Çàòâîð äèñêîâûé ïîâîðîòíûé òèï 2103 DN50 Genebre

  • Ðîçíèöà
  • Îïò
  • Ïîä çàêàç Ïðîâåðåíî

Êîä òîâàðà: 540-837

+ 375 Ïîêàçàòü òåëåôîíû

Çàêàçàòü Çàêàçàòü çâîíîê

e-mail: beltepl@beltepl.by

Õàðàêòåðèñòèêè

Затвор дисковый поворотный тип 2103 производства Genebre (Испания) является одним из важнейших элементов запирания и регулирования движения среды для трубопроводов в самых различных областях промышленности и народного хозяйства, межфланцевые дисковые поворотные затворы применяются для запирания/регулировки неагрессивных типов жидкостей, таких как вода технического назначения, морская или питьевая вода, поэтому они подходят для использования в системах отопления, водоснабжения и т.д.

Технические характеристики

DN

PN

L, мм

A1, мм

A2, мм

D, мм

P, мм

Масса, кг

50

16

43

200

75

90

270

4,20

Размеры фланца для установки привода

DN

DX

F (ISO 5211)

S mm

D mm

H mm

Torque / par

N.m

50

50

F05

11

65

30

12

Потери напора в зависимости от положения диска

DN

Позиция диска (градусов)

90°

80°

70°

60°

50°

40°

30°

20°

10°

50

144

114

84

61

43

27

16

7

1

Описание
  • Дисковый поворотный затвор с ручкой, межфланцевый.
  • Корпус выполнен из чугуна марки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/1 6.
  • Возможен монтаж привода согласно нормам ISO 5211 – DIN 3337
  • Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
  • Окрашен методом эпоксидного напыления
  • Максимальная рабочая температура 120 ºC
  • Среда применения: отопление и водоснабжение.

Технические характеристики

Давление РN=1,6 МПа (16 кгс/см2)

Температура: 0 до +1200С

Среда: вода, пар и другие среды, нейтральные к материалам изделия

Спецификация материалов:

1.Корпус: чугун GG -20
2.Шток: AISI 416
3.Шарнир: AISI 416
4.Диск: чугун GGG-40
5.Крышка: AISI 420
6.Прокладка: EPDM
7.Уплотнение: PTFE
8.Уплотнение штока: PTFE
9.Опорное кольцо: NBR
10.Шайба: бронза
11.Стопорное кольцо: сталь

Меры предосторожности при установке
  1. Не устанавливайте затвор в полностью закрытом положении
  2. Проверьте параллельность фланцев
  3. Не используйте дополнительные прокладки между затвором и фланцем
