Как оценить виброустойчивость трансформаторов при проектировании

Уровень шума трансформатора — не просто акустический параметр. Это интегральный показатель качества магнитопровода, стабильности сборки и устойчивости к деградации в условиях длительной эксплуатации. Для конструктора, проектирующего оборудование для промышленности, ЖКХ или госсектора, выбор компонента по принципу «подходит по напряжению и габаритам» — риск преждевременного отказа. В этой статье — разбор того, что реально влияет на шум и вибрацию, как интерпретировать требования ГОСТ и как использовать данные производителя для принятия обоснованного решения.

Когда «аналог» становится источником проблем

В 2024 году одна из проектных организаций заменила европейские трансформаторы питания в системах автоматики тепловых пунктов на китайские аналоги. Через 10 месяцев начался рост отказов: перегрев, межвитковые замыкания, жалобы на гул в щитовых. Причина — внешнее соответствие, но отсутствие контроля над материалом сердечника, пропиткой и механической целостностью.

Сегодня в условиях импортозамещения инженеру важно не просто найти российский аналог, а оценить скрытые параметры, которые определяют поведение компонента через 2–5 лет. Один из ключевых  параметров — виброустойчивость, напрямую связанная с уровнем шума.

Физика шума

Основной источник шума в трансформаторе — магнитострикция — микродеформации магнитопровода при перемагничивании. При частоте сети 50 Гц колебания происходят с удвоенной частотой: 100 Гц, плюс гармоники (200, 300 Гц и выше).

Амплитуда деформации зависит от:

Даже при одинаковой стали разница в сборке может увеличить уровень шума на 10–15 дБ, что воспринимается человеческим ухом как вдвое более громкий звук.

Пример: Трансформатор с λs = 8 ppm и Bmax = 1.5 Тл будет гудеть значительно тише, чем аналог с λs = 12 ppm при Bmax = 1.7 Тл — даже если оба «соответствуют» одному и тому же ТУ.

Дополнительным фактором формирования шума является совпадение частоты магнитострикционных возбуждений с собственными частотами элементов конструкции — пакета магнитопровода, монтажной пластины или корпуса шкафа. В этом случае даже относительно небольшой уровень магнитострикции может привести к резонансному усилению вибраций. Именно поэтому два трансформатора с одинаковыми электрическими параметрами могут демонстрировать принципиально разный акустический профиль в составе одного и того же оборудования.

Материал магнитопровода

Наши трансформаторы (ТП-121, ТПГ-302 и др.) используют электротехническую сталь по ГОСТ 21427.2–83. Это — холоднокатаная сталь с содержанием кремния до 0,4%. предназначенная для работы на частоте 50 Гц.

С инженерной точки зрения важно учитывать, что предсказуемость магнитных свойств зачастую важнее минимальных потерь. В условиях серийного производства шкафов управления или ИТП стабильность параметров стали позволяет обеспечить повторяемость акустических характеристик изделий без дополнительной индивидуальной настройки. Это снижает риски, связанные с разбросом шума и вибраций от партии к партии, что критично при масштабировании проектов.

Ключевые характеристики:

Это не нанокристалл и не аморфный сплав, но проверенный, предсказуемый материал для промышленных применений. Его преимущество — стабильность партий и совместимость с технологией окунания и ручной сборки.

Важно: нанокристаллические и аморфные сплавы дают меньшие потери, но требуют герметичной сборки и вакуумной пропитки. Их использование в открытых трансформаторах без специальной защиты — риск хрупкости и деградации при вибрации.

Как удержать обмотку от «биения»

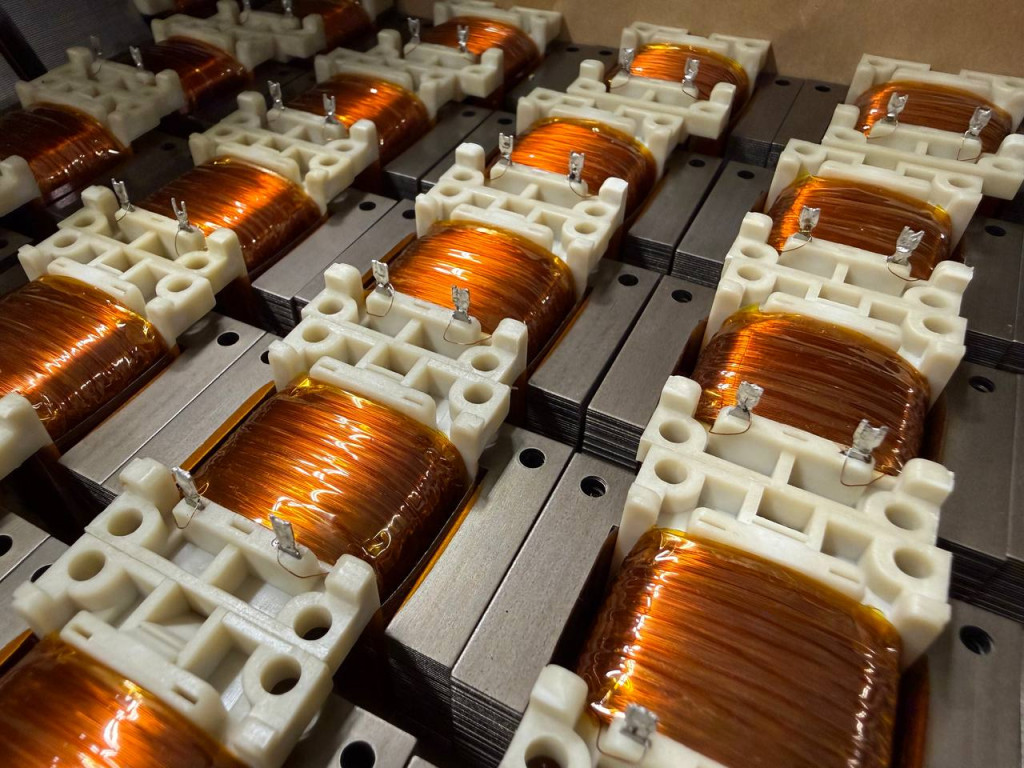

В трансформаторах открытого исполнения (ТП-121, ТП-125 и др.) применяется пропитка методом окунания в лак. Это — кремнийорганический лак, устойчивый к влаге, плесени и температуре до 130°C (класс термостойкости В по ГОСТ 8865-93).

Следует учитывать, что в процессе эксплуатации на обмотки действуют не только тепловые, но и электродинамические усилия, особенно при пусковых токах и кратковременных перегрузках. Пропитка окунанием в данном случае выполняет роль компромиссного решения: она снижает подвижность витков и акустический шум, но не превращает обмотку в полностью монолитную структуру. Это необходимо учитывать при проектировании оборудования с частыми пусками или несимметричной нагрузкой.

Что даёт такая пропитка:

Однако: метод окунания не обеспечивает полного заполнения межслоевой изоляции, как это делает вакуумно-давлением пропитка. Поэтому такие трансформаторы не рекомендованы для условий с экстремальной вибрацией (например, подвижной состав, авиация), но полностью пригодны для стационарного оборудовани — насосных станций, шкафов АСУ ТП, систем управления вентиляцией.

Испытания и виброустойчивость трансформаторов по ГОСТ 14233-84

Трансформаторы проходят испытания на виброустойчивость в соответствии с ГОСТ 14233-84 и ГОСТ 25467-82, при этом категория виброустойчивости зависит от серии изделия.

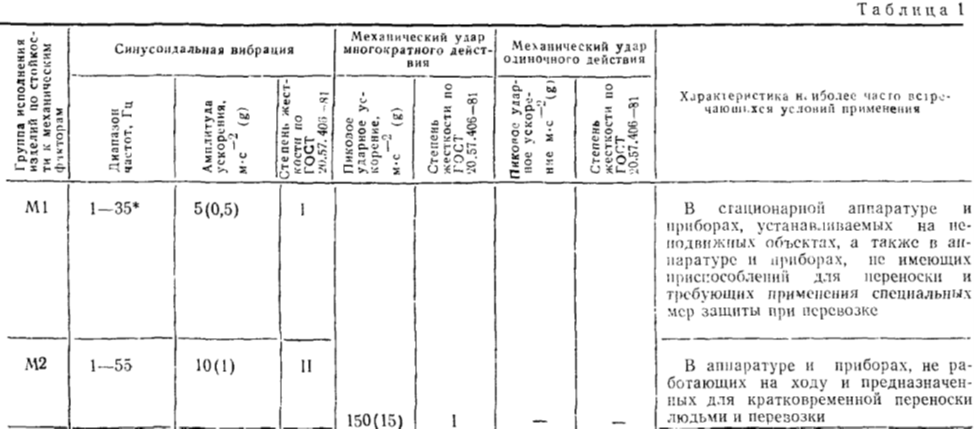

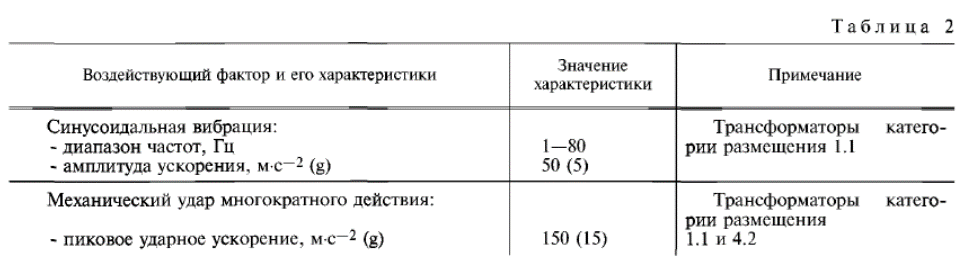

Что это означает на практике (согласно таблице 2 стандарта):

Категория 1.1 — это оборудование, устанавливаемое в стационарных помещениях с умеренными вибрациями: заводские цеха, насосные, диспетчерские, административные здания.

Категория виброустойчивости по ГОСТ 14233-84 описывает допустимый уровень механических воздействий, а не назначение трансформатора.

Для стационарных шкафов управления, ИТП и АСУ ТП достаточно категории 1.1.

При наличии внешних источников вибрации (насосы, компрессоры, агрегаты на раме) целесообразно выбирать изделия с более высокой категорией либо предусматривать антивибрационные меры на уровне монтажа.

Отсутствие демпфирующих элементов - ограничение или особенность?

В ваших трансформаторах нет демпфирующих прокладок между сердечником и корпусом. Это — сознательный конструктивный выбор, характерный для открытых и герметизированных трансформаторов на пластине.

Последствия:

На практике значительная часть акустических претензий к трансформаторам связана не с их конструкцией, а с ошибками монтажа: перекосами, избыточной затяжкой крепежа или установкой на резонирующие панели. Применение эластичных прокладок между трансформатором и монтажной поверхностью позволяет существенно снизить передачу вибраций на корпус шкафа без изменения конструкции изделия.

Рекомендация: при установке используйте резиновые или силиконовые прокладки под лапы трансформатора — это снизит передачу вибраций на несущую конструкцию.

Ресурс и гарантия: что означают?

Гарантийная наработка — 11 500 часов при номинальной нагрузке. Это означает:

Для конструктора важно понимать, что наработка указывается для номинальных условий эксплуатации. Превышение температуры, частые перегрузки или повышенная вибрация могут сокращать фактический ресурс изделия. Именно поэтому соблюдение условий монтажа и соответствие категории виброустойчивости реальным условиям эксплуатации напрямую влияет на достижение заявленной наработки.

MTBF (Mean Time Between Failures) — статистический показатель средней наработки между отказами, используемый для оценки надёжности, но не являющийся гарантированным ресурсом конкретного изделия. Срок хранения — 6 лет с даты изготовления трансформатора, что говорит о стабильности материалов (лак КО-835 не высыхает и не трескается при хранении).

Заключение: проектирование — это управление рисками

Выбор трансформатора — это не подбор по каталогу. Это оценка компромиссов:

Если вы проектируете оборудование, где важна долгосрочная стабильность, а не минимальная цена — запрашивайте у производителя:

Мы предоставляем всю эту информацию —без умолчаний. Потому что надёжность начинается с прозрачности.

Следующий шаг: отправьте техническое задание — подготовим инженерный расчёт совместимости, оценку виброустойчивости и уровня шума трансформатора под условия вашего проекта.

Присылайте техническое задание или запрос на почту marketing@transvit.ru – сделаем расчёт с учётом ваших задач и условий эксплуатации.
