Адаптер ЛИН-LAN
Характеристики
| Артикул | 0201810 |
Применение Предназначен для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную (корпоративную) сеть или Интернет.
Работает с любым программным обеспечением, поддерживающим протокол СЕНС, через виртуальный COM-порт, который создаётся на персональном компьютере (ноутбуке) c помощью бесплатного программного обеспечениея Moxa NPort.
Особенности - возможность использования проводных и беспроводных сетей для подключения к СИ СЕНС
- удалённая настройка, диагностика и мониторинг устройств из состава СИ СЕНС
- увеличение расстояния до операторных, диспетчерских, офисов, в которых установлен компьютер с программным обеспечением
- гальваническая развязка линии питания-связи СЕНС и сетевого интерфейса
- простое подключение – программное обеспечение, кабель для подключения и настройки поставляются в комплекте с адаптером
Описание
Предназначен для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную (корпоративную) сеть или Интернет.
Работает с любым программным обеспечением, поддерживающим протокол СЕНС, через виртуальный COM-порт, который создаётся на персональном компьютере (ноутбуке) c помощью бесплатного программного обеспечениея Moxa NPort.
- возможность использования проводных и беспроводных сетей для подключения к СИ СЕНС
- удалённая настройка, диагностика и мониторинг устройств из состава СИ СЕНС
- увеличение расстояния до операторных, диспетчерских, офисов, в которых установлен компьютер с программным обеспечением
- гальваническая развязка линии питания-связи СЕНС и сетевого интерфейса
- простое подключение – программное обеспечение, кабель для подключения и настройки поставляются в комплекте с адаптером
Описание

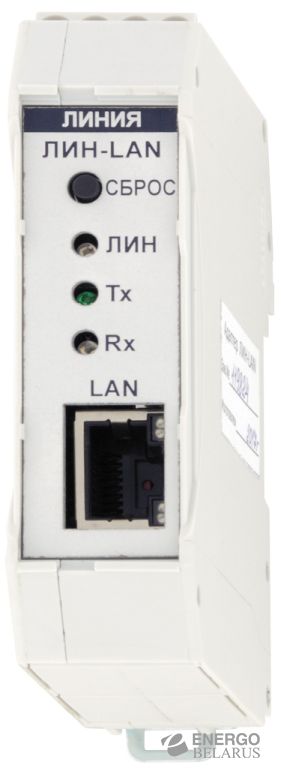

Адаптер выполнен в корпусе из ударопрочного полиамида. В корпусе адаптера размещена печатная плата с влагозащитным покрытием.
Сзади адаптера расположена защёлка для его монтажа на DIN-рейку TS-35.

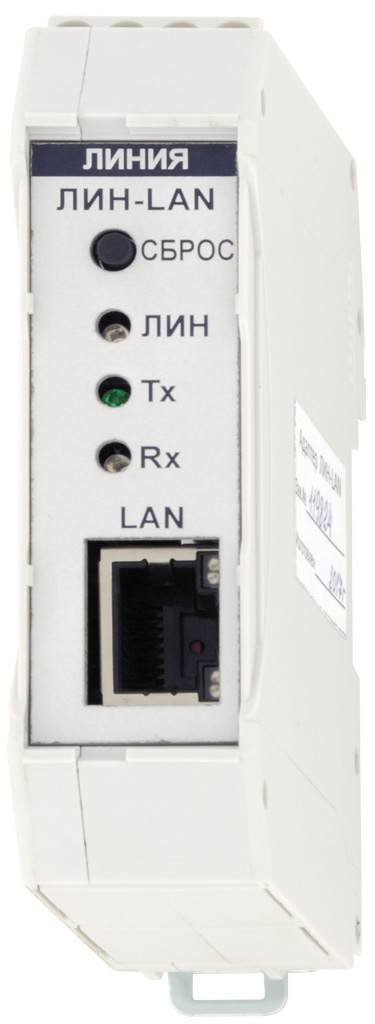

В верхней части расположены две колодки с винтовыми клеммными зажимами для подключения линии СЕНС. На лицевой панели расположены: кнопка «СБРОС»; светодиодные индикаторы «ЛИН», «ТХ», «RX»; разъём RJ-45.
Кнопка «Сброс» предназначена для перезагрузки адаптера.
Индикатор «ЛИН» светится при работе адаптера и кратковременно гаснет при получении данных по линии СЕНС. Индикаторы «TX» и «RX» показывают обмен данными по сетевому интерфейсу.
Разъём RJ-45 предназначен для подключения к сети Ethernet.
Электропитание адаптера осуществляется от линии СЕНС.
Подробные технические характеристики
| Параметры питания устройства | номинальное напряжение, В | 9 | |
|---|---|---|---|
| допустимое напряжение, В | от 6 до 15 | ||
| потребляемый ток, мА, не более | 55 | ||
| Параметры интерфейса LAN для протокола СЕНС | скорость обмена, бит/c | 19200 | |
| бит в байте | 8 | ||
| контроль четности | отсутствует | ||
| число стоповых бит | 1 | ||
| Напряжение изоляции между группами контактов разъема «LAN» и зажимов «ЛИН», В, не менее | 500 | ||
| Сопротивление изоляции между группами контактов разъема «LAN» и зажимов «ЛИН», МОм, не менее | 20 | ||
| Диапазон температур окружающей среды, ℃ | от 0 до +50 1) | ||
| Степень защиты по ГОСТ 14254 | IР20 | ||
| Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 | III | ||
| Масса, г, не более | 200 | ||
| Назначенный срок службы, лет, не менее | 10 | ||
| Сечение подключаемых проводников, мм², не более | 1.5 | ||
| Габаритные размеры (Ш × В × Г), мм | 22.4 × 88 × 67 | ||
Примечание. 1) Адаптер устойчив к воздействию окружающего воздуха влажностью не более 95±3% при 35 °С и более низких температурах без конденсации влаги | |||
