Модуль Brillare SMD3030*144-273x195 (90°)

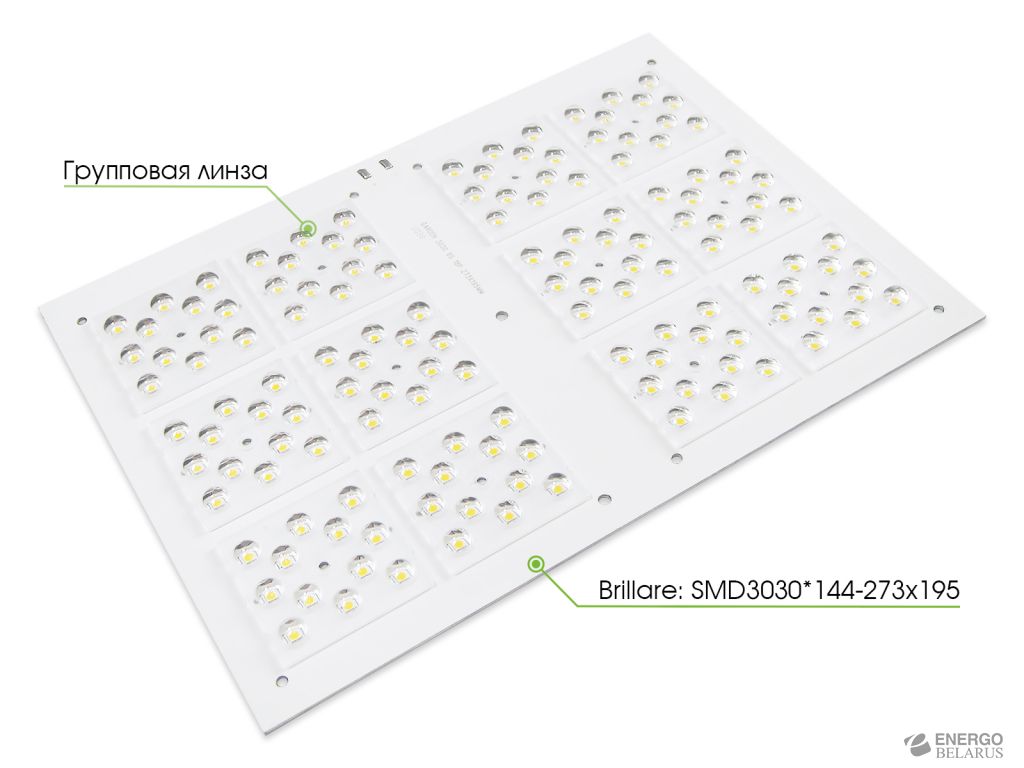

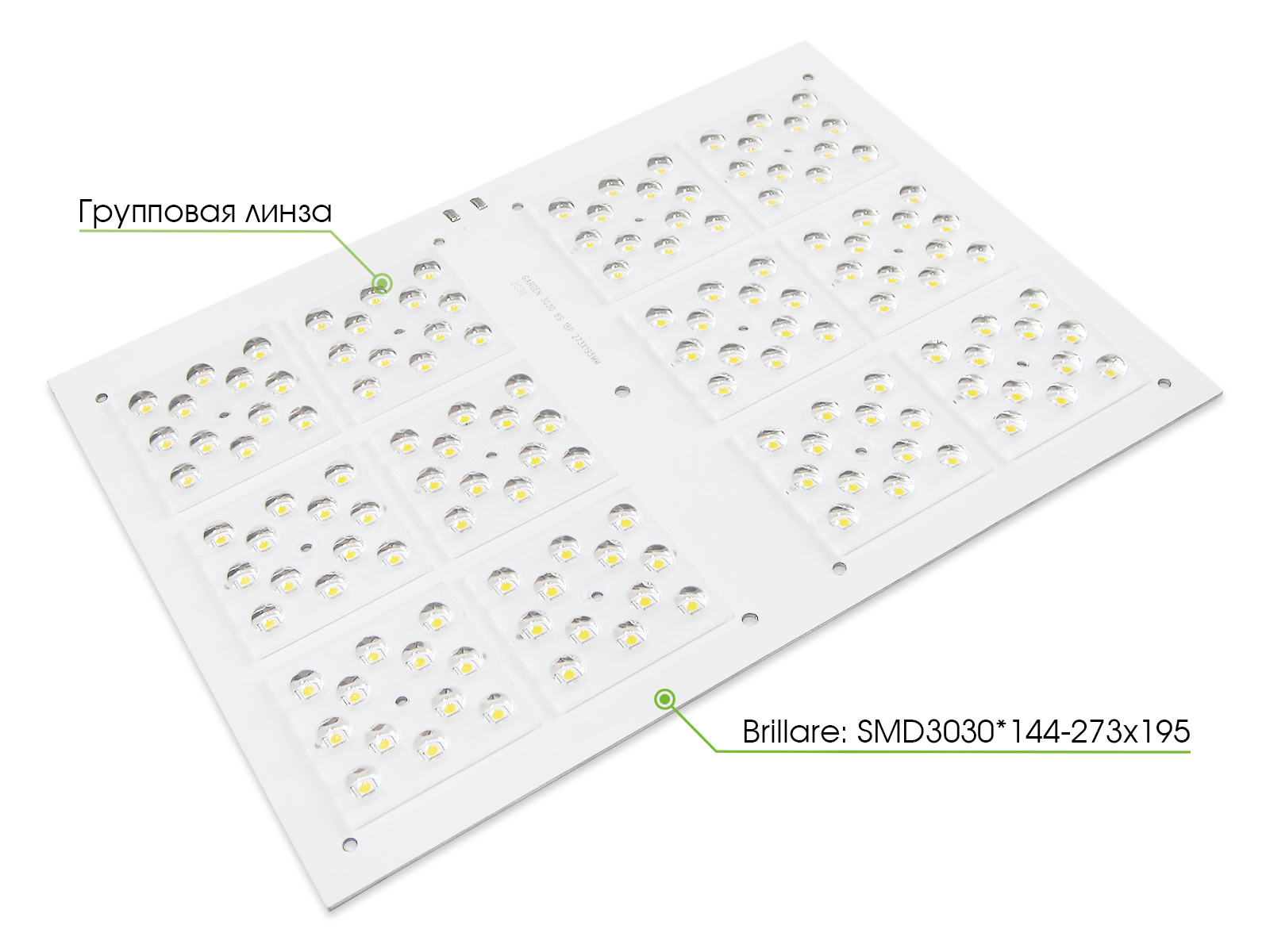

Светодиодный модуль Brillare: SMD3030*144-273x195 состоящий из печатной платы на алюминиевой подложке и светодиодов, используется в составе осветительного оборудования в качестве источника света. На обратную сторону модуля может быть нанесена полоса теплопроводящей клейкой ленты, что обеспечивает хороший отвод тепла от светодиодов. Чтобы сделать для наших клиентов процесс создания новых светильников максимально удобным, в комплекте с данным светодиодным модулем поставляются групповая линза (ПММА). Светодиодный модуль имеет 21 монтажное отверстие с диаметром 3,5 мм для крепления к корпусу светильника или рабочей поверхности (из них 12 отверстий для возможности крепления линз). Для быстрого и безопасного монтажа рекомендуется использовать пластиковые заклепки. В случае использования металлических заклепок рекомендуется использовать изолирующие шайбы, которые препятствуют повреждению изолирующего слоя светодиодного модуля и токоведущих дорожек. Распределение светодиодов обеспечивает равномерное свечение по всей площади модуля. Светодиодные модули Brillare могут комплектоваться с источниками питания ТМ D-Luce, получая в итоге полноценный комплект для переоснащения/модернизации светильников с люминесцентными лампами, а также для производства новых светодиодных светильников.

Площадки под пайку.

Алюминиевая подложка, толщина 1,5 мм.

Световой поток не менее, лм (при ном./макс. токе) : 16910/30450.

Способ подключения: медная фольга, толщина: 28~35 мкм.

273x195x1,5 (платы), 50х50 (одной линзы)

– Параметры указаны при температуре 25 °С.
