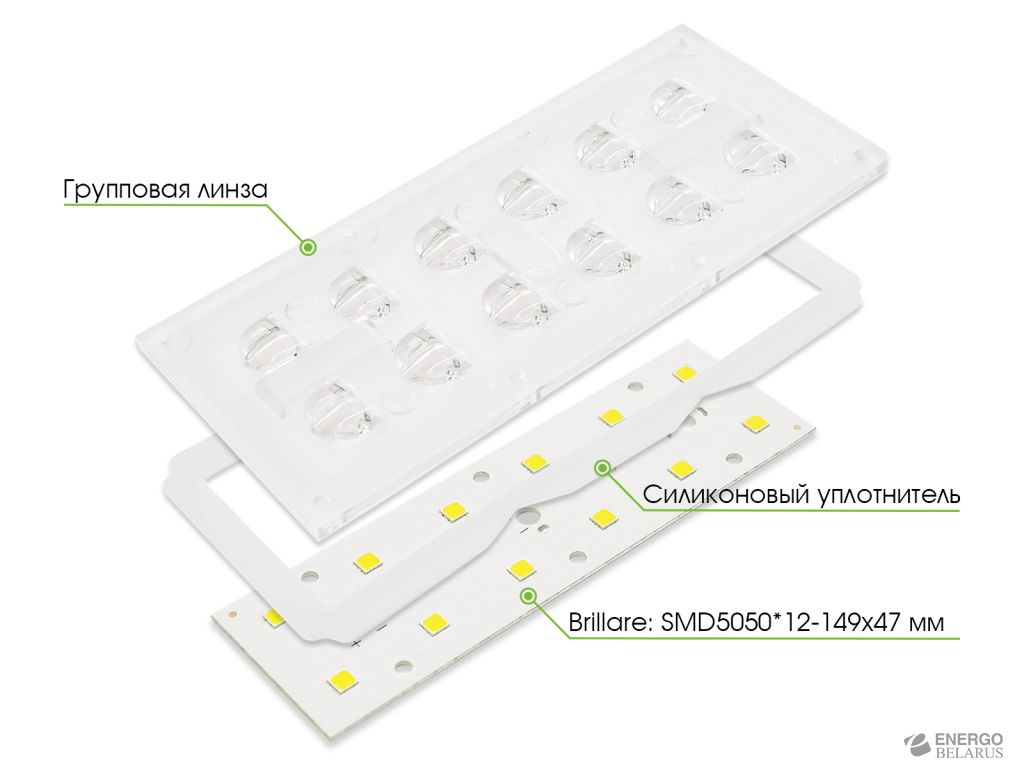

Модуль Brillare SMD5050*12-149x47

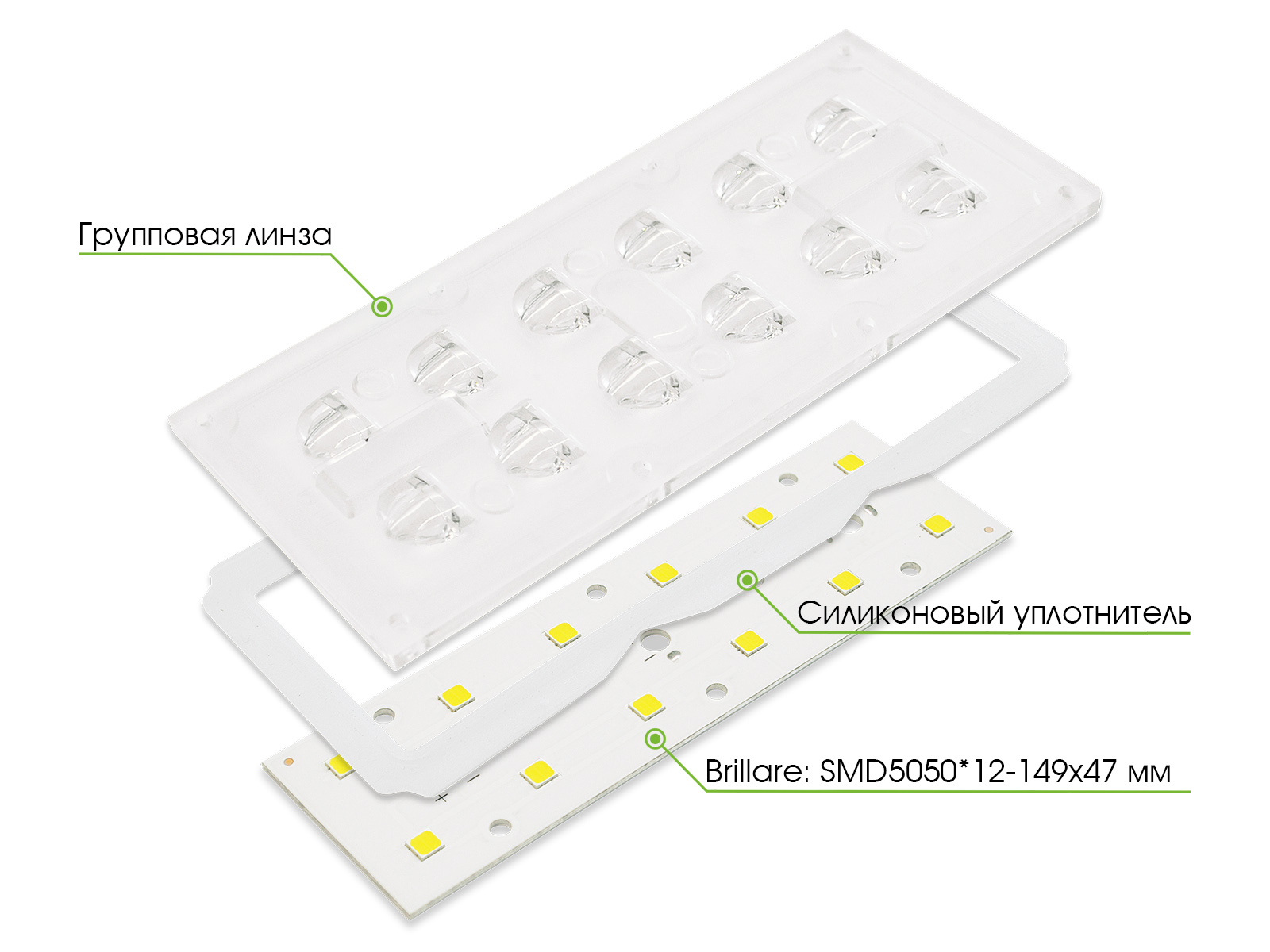

Светодиодный модуль Brillare: SMD5050*12-149x47 состоит из печатной платы на алюминиевой подложке и светодиодов, используется в составе осветительного оборудования в качестве источника света. На обратную сторону модуля может быть нанесена полоса теплопроводящей клейкой ленты, что обеспечивает хороший отвод тепла от светодиодов. Чтобы сделать для наших клиентов процесс создания новых светильников максимально удобным, в комплекте с данным светодиодным модулем поставляются групповая линза (ПММА) и силиконовый уплотнитель. Эти комплектующие позволяют создать световой модуль со степенью защиты IP65. Светодиодный модуль имеет 6 монтажных отверстий с диаметром 3,6 мм для крепления к корпусу светильника или рабочей поверхности. Для быстрого и безопасного монтажа рекомендуется использовать пластиковые заклепки. В случае использования металлических заклепок рекомендуется использовать изолирующие шайбы, которые препятствуют повреждению изолирующего слоя светодиодного модуля и токоведущих дорожек. Распределение светодиодов обеспечивает равномерное свечение по всей площади модуля. Светодиодные модули Brillare могут комплектоваться с источниками питания ТМ D-Luce, получая в итоге полноценный комплект для переоснащения/модернизации светильников с люминесцентными лампами, а также для производства новых светодиодных светильников.

Медная фольга, толщина: 28~35 мкм.

Световой поток не менее, лм (при ном./макс. токе) : 8280/10520.

Способ подключения: Алюминиевая подложка, толщина: 1,6 мм.

Оптика: 90°, 135x55° (линзы)

* – Параметры указаны при температуре 25 °С.

Площадка под пайку

149х47х1,6 (платы), 173х71,4х7,5–10,7* (линзы)
