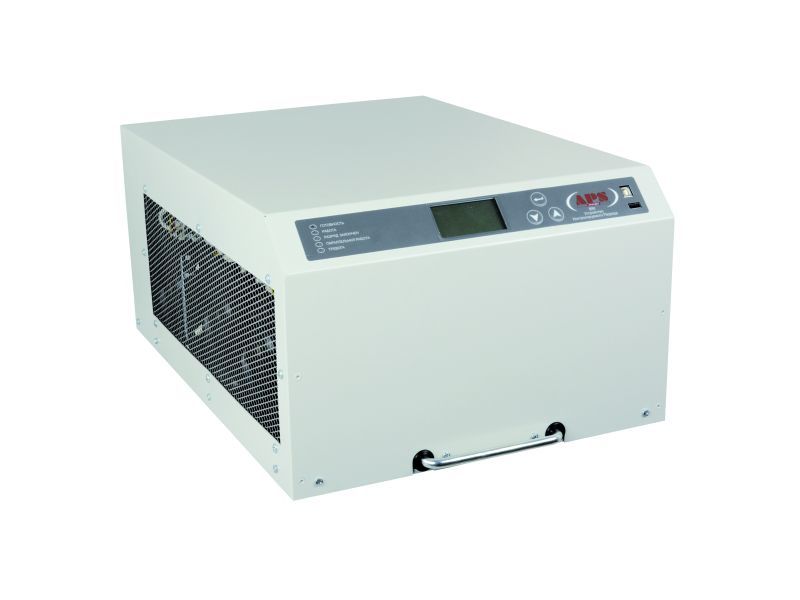

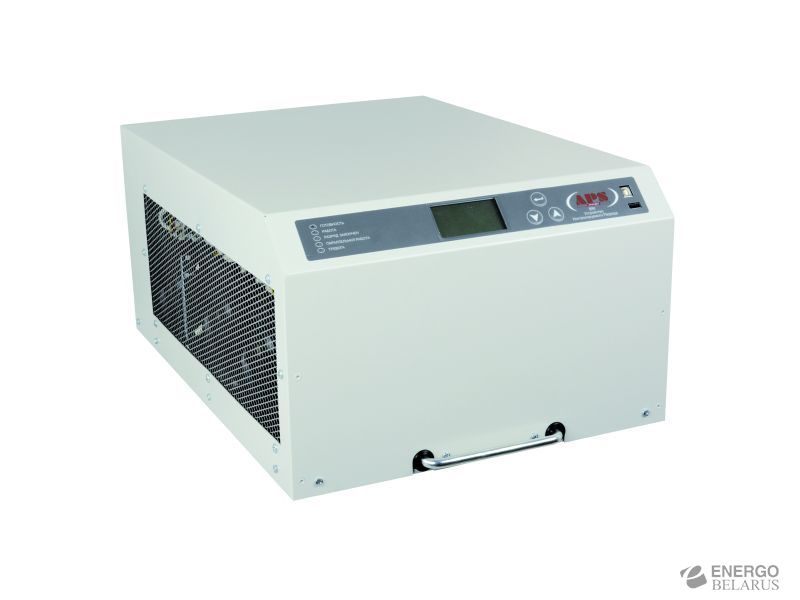

Разрядное устройство аккумуляторных батарей типа BRI, APS Energia
Характеристики
| Производитель | APS Energia |
Разрядное устройство типа BRI позволяет проводить контрольный разряд аккумуляторных батарей с заданной величиной постоянного тока. Контрольный разряд проводится с учетом рекомендаций производителя батареи таким образом, чтобы условия произведенных измерений максимально соответствовали условиям заводских испытаний. BRI измеряет ток и температуру АБ во время тестового разряда АБ и вводит температурную компенсацию в соответствии с измеренными значениями. Устройство оснащено микропроцессорной системой мониторинга и управления. Это позволяет реализовать удаленное задавание параметров и считывание данных при помощи внутреннего коммуникационного протокола APS6000 или протокола Modbus RTU. Существует возможность объединить несколько устройств в параллельную работу для увеличения разрядного тока. Процесс разряда происходит полностью в автоматическом режиме. Устройство имеет интуитивно понятную панель управления с ЖК дисплеем, показывающим следующие параметры при разряде:
- Напряжение батареи;
- Ток разряда батареи;
- Величина заряда, потребленная от АБ;
- Температура АБ;
- Время разряда АБ;
- Дату и время начала/окончания разряда;
- Измеренную емкость батареи с учетом температуры окру -жающей среды.
| ТАБЛИЦА - ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗРЯДНОГО УСТРОЙСТВА ТИПА BRI | |
| Номинальное входное напряжение постоянного тока (UBAT) | 12..400 В DC |
| Максимальное напряжение постоянного тока (UMAX) | 450 В DC |
| Максимальное напряжение постоянного тока (UMIN) | 9 В DC |
| Максимальный разрядной ток (IZN) | 50 A |
| Максимальная мощность разряда (PZN) | 12000 Вт |
| Максимальный разрядной ток (IROZ) | Если P>PZN IROZ=[A] Если P<PZN IROZ=IZN [A] |
| Стабилизация разрядного тока | <1 % |
| Пульсация тока разряда | <3 % |
| Номинальное напряжение вспомогательного питания переменного тока (UZ) | 230 В AC |
| Номинальная частота вспомогательного напряжения (fZ) | 50 Гц |
| Система мониторинга SAN и Интерфейс пользователя | ДА |
| Степень защиты корпуса | IP 20 |
| Габариты | 420x317x696 (Ш*В*Г) |
| Цвет корпуса | RAL 7035 |
| Вес | 26 кг |
| Температура эксплуатации устройства | -5..40 °C |
| Температура хранения устройства | -15..55 °C |
| Максимальная влажность (без конденсата) | не более 80 % |
| Максимальная высота работы над уровнем моря без потери мощности устройства | 1000 м |
| ТАБЛИЦА - ХАРАКТЕРИСТИКИ РАЗРЯДНОГО УСТРОЙСТВА ТИПА BRI | |
| Устройство типа BRI имеет следующие технические особенности: | • Автоматическое отключение процесса разряда; • Низкий уровень пульсации тока разряда АБ; • Запись и архивация параметров разрядного процесса; • Объединение в параллельную работу нескольких устройств; • Удаленная передача измеренных параметров и управление устройством; • Малый габарит и масса; • Компактность и мобильность устройства благо -даря установленным колесикам; |
| Внутренняя защита от: | • Перегрева; • Повышенного напряжения батареи; |
| Основные аварийные сигналы: | • Повреждение датчика температуры батареи; • Повреждение внешнего датчика температуры; • Нет параллельной связи (для двух и более устройств); • Повреждение вентилятора (-ов) охлаждения; • Неправильная полярность подключенной батареи |

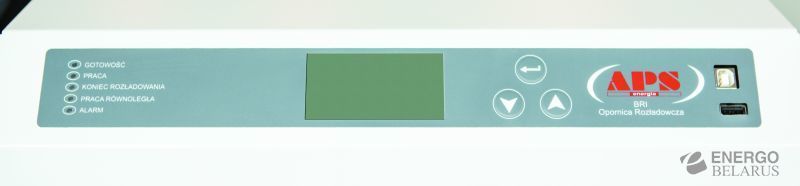

ПАНЕЛЬ УПРАВЛЕНИЯ Для считывания и визуального контроля введенных параметров установлен ЖК дисплей. Блок светодиодов сигнализирует о наступивших аварийных режимах. Клавиатура позволяет перемещаться по меню. Интегрированные порты RS-485 и USB. Параметры процесса контрольного разряда задаются с помощью трехклавишной клавиатуры и графического ЖК дисплея, размещенного на передней панели, либо с помощью порта RS-485 или USB. Разряд производится до момента, когда напряжение батареи достигнет установленного минимального уровня или по истечении установленного времени.
Устройство может быть связано с вышестоящей системой с помощью порта RS-485 (поле присоединения) или USB-B (передняя панель). Также, через USB порт можно скопировать записанную информацию о работе устройства на флеш-накопитель. Пользователь имеет в своем распоряжении две программы: „SAN-DIR” или „Eksplorator archiwum BRI”, соединенные по внутреннему протоколу APS6000 или Modbus RTU.
