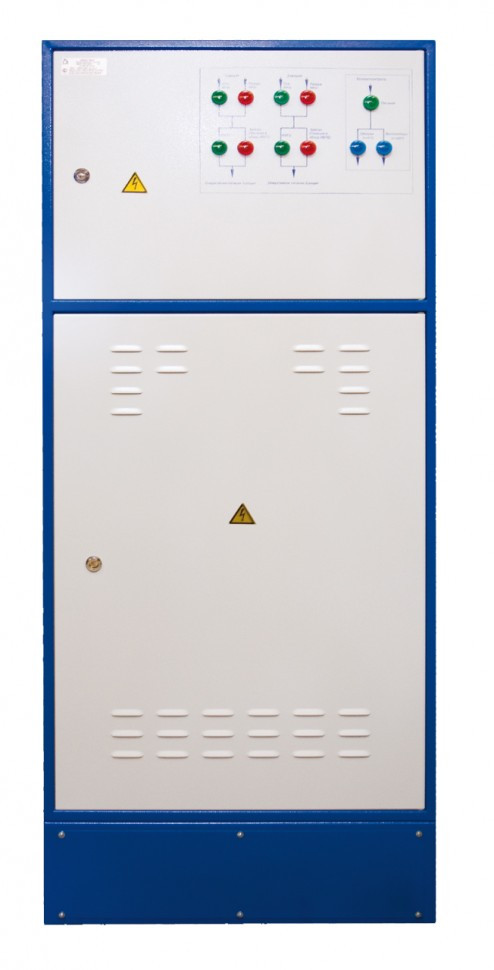

Шкаф аварийного питания ШАП

Шкафы аварийного питания применяются с целью обеспечения оперативным бесперебойным питанием напряжением 220В вторичных цепей высоковольтных распределительных устройств на основе камер КРУ и КСО (например, типа КСО- 298МSi).

Особенности:

• В штатном режиме при наличии сетевого напряжения оперативное питание поступает от ШАП-УМН на камеры из сети либо через источники бесперебойного питания (ИБП) по их автоматически переключаемой перемычке (bypass) минуя аккумуляторы, либо от разделительного трансформатора ШАП-УМН.
• Выбор производится переключателем “Оперативное питание на камеры: от ИБП - от сети”.
• Питание ИБП производится от 2-х вводов через АВР и вводные выключатели “Ввод1 на ИБП”, “Ввод2 на ИБП”. Питание разделительного трансформатора производится от 2-х вводов через переключатель “Операт. пит. от сети: ввод1 - ввод2” и вводные выключатели “Ввод1”, “Ввод2”.
• В случае аварийной ситуации при пропадании сетевого напряжения оперативное питание поступает на камеры из ШАП-УМН от источников бесперебойного питания с аккумуляторами.
• Каждый из двух ИБП может питать либо одну, либо обе секции камер сразу. Задается это переключателем “Выбор ИБП”.

Вид климатического исполнения и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 – У3 с ограничениями по температуре окружающего воздуха — от -25 °С до +40 °С, высота над уровнем моря — не более 1000 м, окружающая среда должна быть не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
