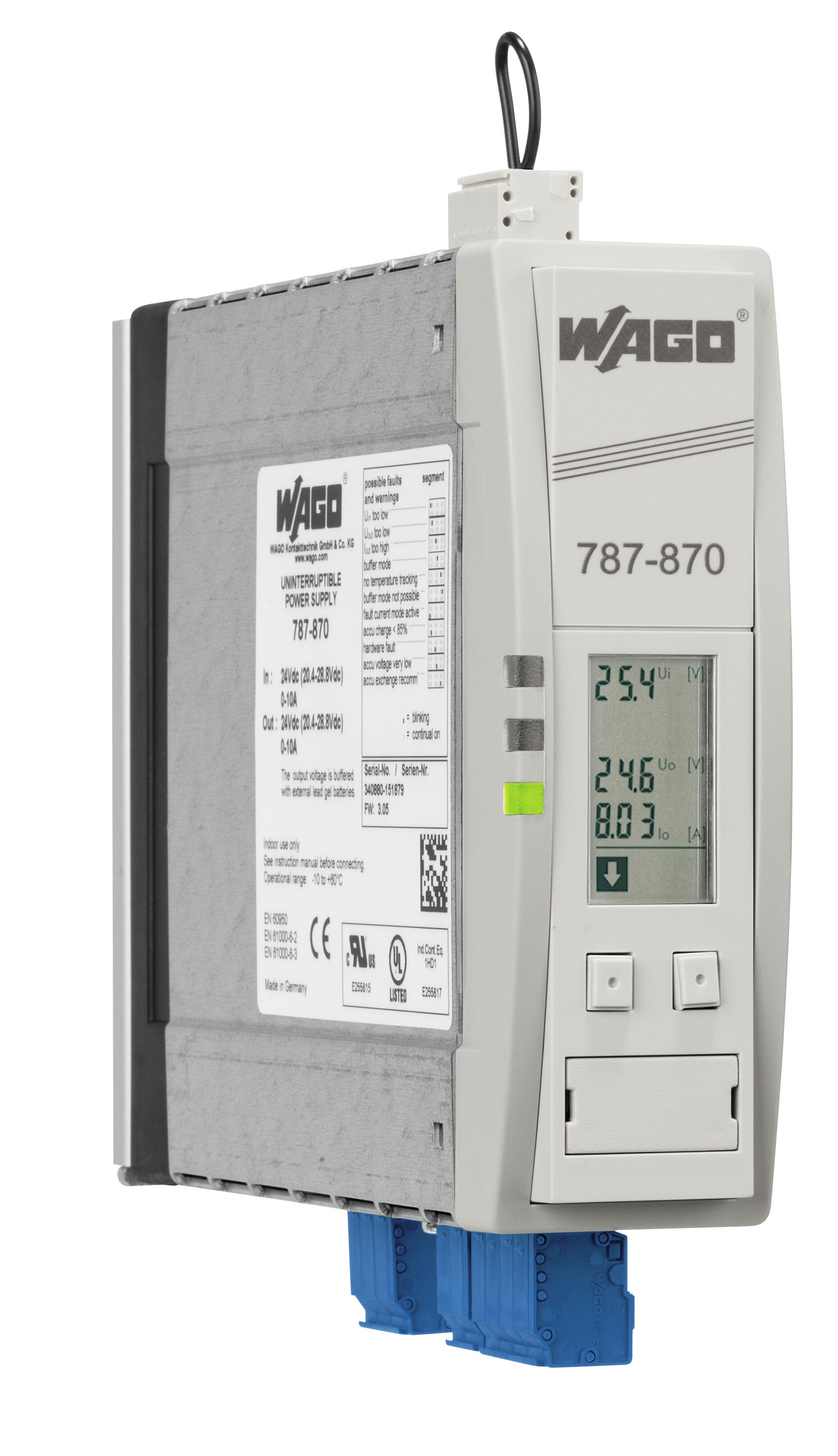

Устройство зарядное и контроллер ИПБ, 787-870
Характеристики
| Производитель | Wago |
| Артикул | 787-870 |
| Выходной ток, А | 10 |
| Страна производитель | Германия |
| Напряжение, В | 24 |
| Степень защиты IP | 20 |
| Температура окружающей среды,℃ | -10...+60 |
| Сечение жилы, мм2 | 0.08-2.5 |
| Способ монтажа | DIN-35 рейк |
| Длина, мм | 163 |
| Ширина, мм | 40 |
| Высота, мм | 163 |
| Вес, кг | 0.8 |
Особенности:
- Зарядное устройство и контроллер для источника бесперебойного питания (ИБП).
- Контроль течения и напряжения тока, так же, как установка параметра через интерфейс LCD и RS-232.
- Активные выходы сигнала для контроля функции.
- Удаленный вход для отключения буферного выхода.
- Вход для регулирования температуры подключенной батареи.
- Управление батареей (начиная с производства № 215563 и далее) определяет как время автономной работы, так и тип батареи.
Ввод
| Номинальное входное напряжение U I ном | DC 24 V |
| Диапазон входного напряжения | DC 22 ... 29 V |
| Номинальный диапазон частот сети | 0 Гц |
| Входной ток I i | ≤ 0.1 А (без нагрузки); ≤ 0.8 а (поручая); ≤ 10.8 а |
| Пусковой ток | ≤ 4 а (без нагрузки) |
Выход
| Номинальное выходное напряжение U O ном | DC 24 V |
| Ряд напряжения тока выхода | U i - 1 В постоянного тока (при номинальном режиме работы); 20 ... 25,5 В постоянного тока (при буферной работе) |
| Номинальный выходной ток I о ном | 10 A |
| Ограничение тока | 1.1 ... 1.4 x I O nom typ. |
Хранение энергии
| Буферное время | 10 с ... 10 мин (или непрерывно; регулируемый) |
| Порог включения (регулируемый) | DC 20 ... 25.5 V |
| Зарядный ток | ≤ 0.6 A |
| Напряжение тока конц -- обязанности | DC 26 ... 29.5 V (контролируемая температура; опционная фикчированная установка) |
| Рекомендуемый модуль батареи | 787-871, 787-872, 787-873, 787-876, 787-1671 |
Сигнализация и связь
| Сигнализация | 1 X LED DC OK (зеленый) 1 x LED предупреждение (желтый) 1 x LED ошибка (красный) ЖК -дисплей 3 x выход сигнала (24 В постоянного тока, макс. 25 мА) 1 x свободный от потенциала контакт реле (макс. 30 VDC, 1 A) 1 x интерфейс RS-232 управление батареей (C+, C-) |
| Индикатор состояния работы | Зеленый цвет Сид (U o ) желтый цвет Сид (предупреждение) красный цвет Сид (ошибка) |
| Информационные материалы | Последовательный интерфейс RS-232 |
| Удаленный вход | чтобы отключить работу буфера |
КПД / потери мощности:
| Потери мощности P l | ≤ 15 Вт (без нагрузки); ≤ 20 Вт (номинальная нагрузка) |
| Эффективность (тип.) | 95 % |
Защита от плавких предохранителей:
| Внутренний предохранитель | T 15 A |
Безопасность и защита:
| Напряжение изоляции (разъемы-корпус) | Постоянный ток 0,5 кв |
| Класс защиты | III |
| Класс защиты | IP20 (в EN 60529) |
| Защита от обратного напряжения | ДА |
| Напряжение обратной связи | ≤ DC 35 V |
| Параллельная работа | Да, максимум 3 модуля батареи для расширения времени буфера (оценка измерения температуры только возможна через один модуль батареи) |
| Последовательное соединение | НЕТ |
| СБП | > 500 000 h (в IEC 61709) |
Данные для подключения
| Тип соединения (1) | ввод-вывод |
| Технологии связи | КЛЕТКА CLAMP ® |
| Терминал WAGO | Ваго 231 серия |
| Одножильный провод | 0.08 ... 2.5 mm2 / 28 ... 12 AWG |
| Мелкозернистый проводник | 0.08 ... 2.5 mm2 / 28 ... 12 AWG |
| Длина прокладки | 8 ... 9 мм / 0,31 ... 0,35 дюйма |
| Тип соединения (2) | Сигнализация |
| Технология соединения 2 | КЛЕТКА CLAMP ® |
| Ваго терминал 2 | WAGO 733 Series |
| Твердый проводник (2) | 0.08 ... 0.5 mm2 / 28 ... 20 AWG |
| Мелкозернистый проводник (2) | 0.08 ... 0.5 mm2 / 28 ... 20 AWG |
| Длина прокладки (2) | 5 ... 6 мм / 0,2 ... 0,24 дюйма |
| Макс. длина строки | 3 м (вход, выход, управление батареей) |
Экологические требования
| Температура окружающего воздуха (рабочая) | -10 ... 60 °C |
| Температура окружающего воздуха (хранения) | -25 ... 85 °C |
| Относительная влажность | 5 ... 96 % (конденсация не допускается) |
| Степень загрязнения | 2 |
Стандарты и спецификации
| Маркировка соответствия | Совет Европы |
| Стандартная спецификация | EN 60950; UL 60950; UL 508; EN 61000-6-2; EN 61000-6-3 |
