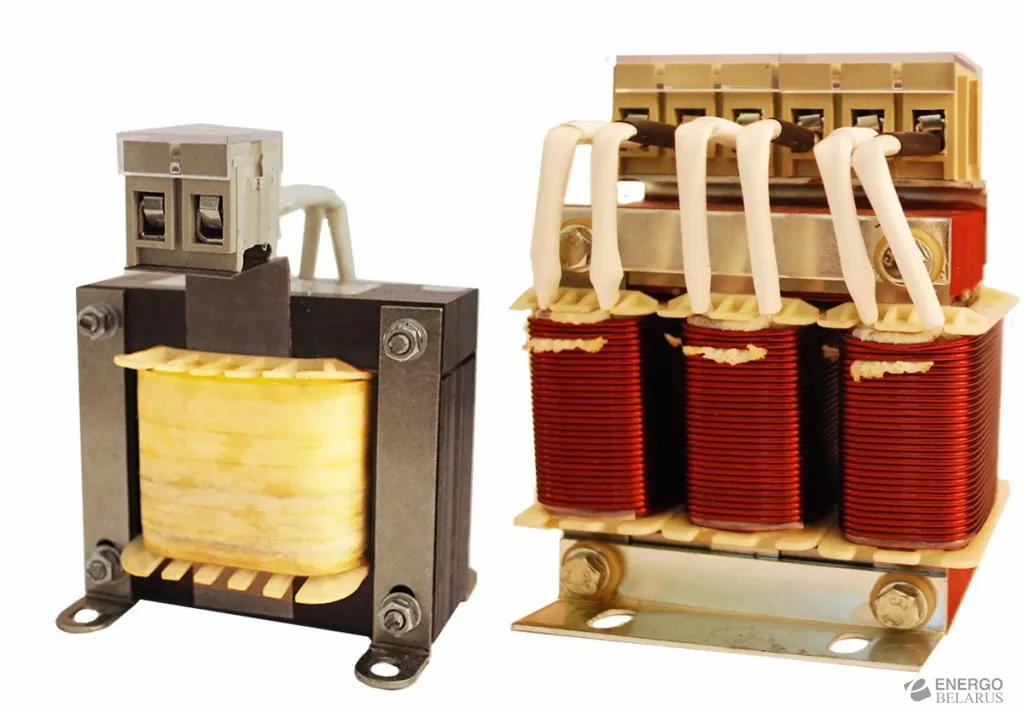

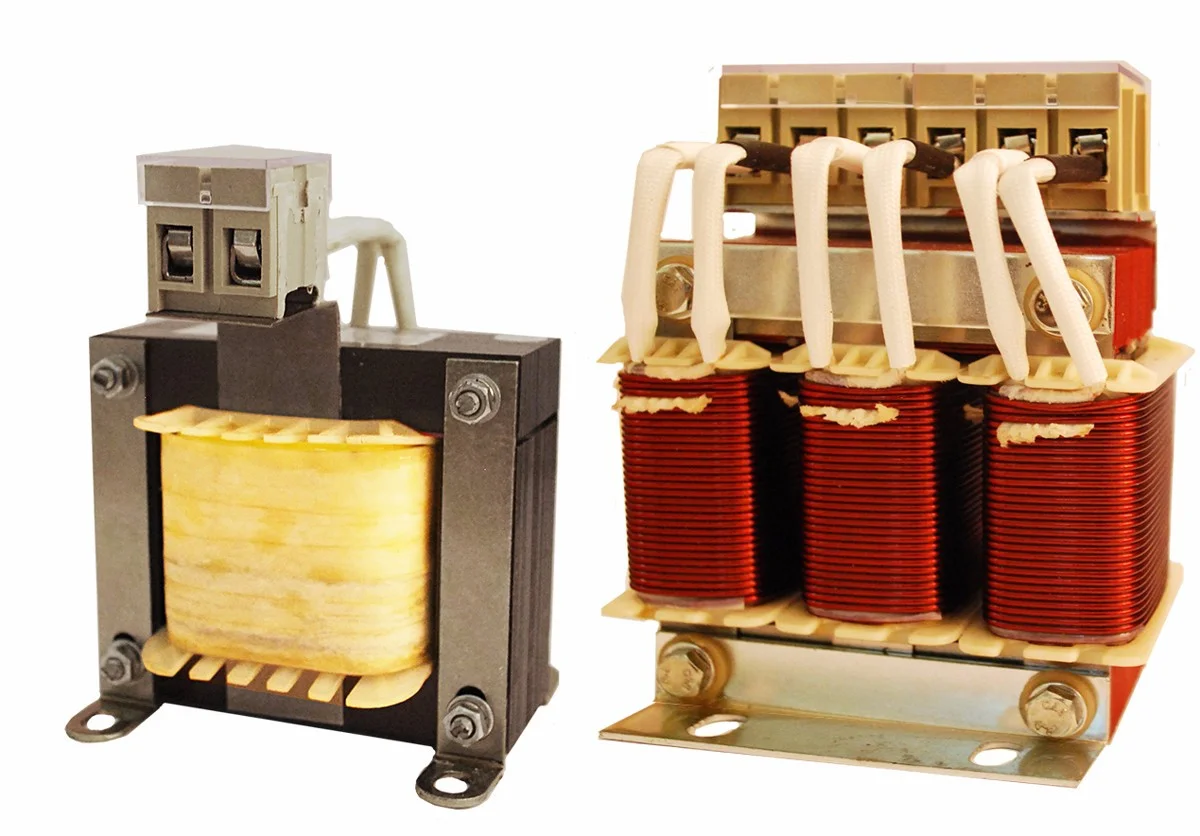

Дроссель сетевой РСО и РСТ

  • Под заказ Проверено

Код товара: 220-540-6

+ 375 Показать телефоны

Заказать Заказать звонок

e-mail: pkp-kip@mail.ru

Характеристики

Производитель ОВЕН
Страна производитель Россия

Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

Преимущества ОВЕН РСО и РСТ

  • Защита ПЧВ от импульсных всплесков напряжения в сети.
  • Защита ПЧВ от перекосов фаз питающего напряжения.
  • Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
  • Продление срока службы конденсатора в звене постоянного тока.

Влияние сетевого дросселя на уровень гармоник от ПЧВ в сеть

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей) в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.

Смотреть вебинар

Новинки приводной техники ОВЕН. Вебинар состоялся 4 сентября 2014.

Технические характеристики

Параметр

Значение

Рабочая частота

47...63 Гц

Рабочее напряжение для дросселей РСО

230 В

Рабочее напряжение для дросселей РСТ

500 В

Способ охлаждения по ГОСТ 11677-85

С (естественное воздушное)

Исполнение

Открытое

Класс нагревостойкости по ГОСТ 8865-93

РСх-ххх-А – F (155 °C)

Степень защиты

IP00

Режим работы по ГОСТ 183-74

S1 (Продолжительный)

Снижение тока нагрузки при частоте коммутации

Сетевой дроссель

Частота

Ток нагрузки

РСО-А и РСТ-А

до 4 кГц

100 % × Iн пчв

до 16 кГц

35 % × Iн пчв

Условия эксплуатации

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Атмосферное давление – от 80 до 106 кПа.
  • Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
  • Максимальная высота над уровнем моря –1000 м.

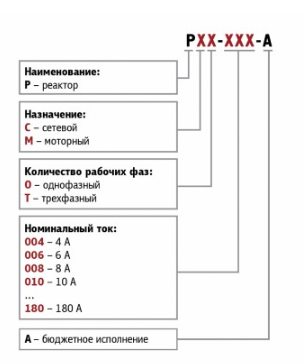

Модификации

Схема подключения

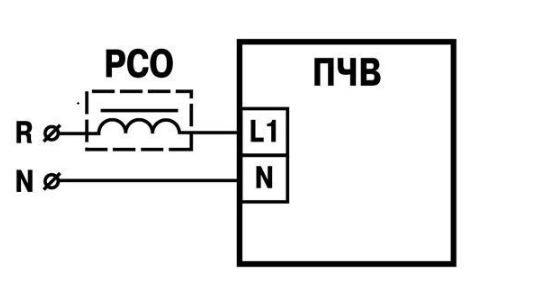

Подключение сетевых дросселей серии РСО во входных цепях питания ПЧВ с однофазным входом

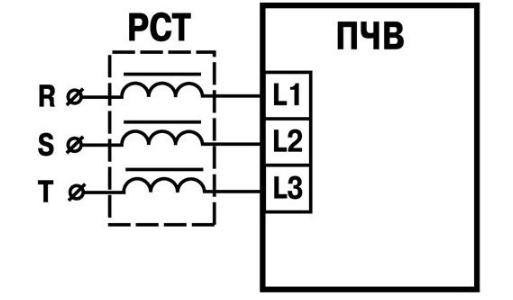

Подключение сетевых дросселей серии РСТ во входных цепях питания ПЧВ с трехфазным входом

Таблица подбора сетевых дросселей для ПЧВ

В таблице приведены рекомендуемые модификации сетевых дросселей для частотных преобразователей ОВЕН ПЧВ

Модификация ПЧВ

Реакторы сетевые

Питающая сеть: одна или три фазы 220 В

ПЧВ101-К18-А

РСО-004-А

ПЧВ3-К25-Б

РСО-006-А

ПЧВ101-К37-А

РСТ-002-А

ПЧВ3-К37-Б

РСО-006-А

РСТ-004-А

ПЧВ101-К75-А

РСО-016-А

ПЧВ3-К75-Б

РСТ-006-А

ПЧВ102-1К5-А

РСО-020-А

ПЧВ3-1К5-Б

РСТ-010-А

ПЧВ103-2К2-А

РСО-025-А

ПЧВ3-2К2-Б

РСТ-016-А

ПЧВ3-3К7-Б

РСО-025-А

РСТ-020-А

ПЧВ3-5К5-Б

РСТ-035-А

ПЧВ3-7К5-Б

РСТ-040-А

ПЧВ3-11К-Б

РСТ-060-А

Питающая сеть: три фазы 380 В

ПЧВ101-К37-В; ПЧВ3-К37-В

РСТ-002-А

ПЧВ101-К75-В; ПЧВ3-К75-В

РСТ-004-А

ПЧВ3-1К5-В

РСТ-004-А

ПЧВ102-1К5-В

РСТ-006-А

ПЧВ102-2К2-В

РСТ-008-А

ПЧВ3-2К2-В

РСТ-006-А

ПЧВ103-3К0-В

РСТ-016-А

ПЧВ3-3К0-В

РСТ-008-А

ПЧВ103-4К0-В

РСТ-016-А

ПЧВ3-4К0-В

РСТ-010-А

ПЧВ203-5К5-В

РСТ-020-А

ПЧВ3-5К5-В

РСТ-016-А

ПЧВ203-7К5-В

РСТ-025-А

ПЧВ3-7К5-В

РСТ-020-А

ПЧВ204-11К-В

РСТ-035-А

ПЧВ3-11К-В

РСТ-025-А

ПЧВ204-15К-В

РСТ-040-А

ПЧВ3-15К-В

РСТ-035-А

ПЧВ205-18К-В

РСТ-050-А

ПЧВ3-18К-В

РСТ-040-А

ПЧВ205-22К-В

РСТ-060-А

ПЧВ3-22К-В

РСТ-050-А

ПЧВ3-30К-В

РСТ-080-А

ПЧВ3-37К-В

РСТ-080-А

ПЧВ3-45К-В

РСТ-120-А

ПЧВ3-55К-В

РСТ-120-А

ПЧВ3-75К-В

РСТ-160-А

ПЧВ3-90К-В

РСТ-200-А

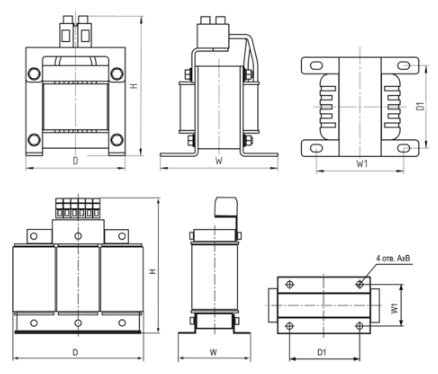

Массогабаритные характеристики сетевых дросселей РСО и РСТ

Массогабаритные характеристики сетевых дросселей РСО и РСТ

Модификация

Вес, кг

Габаритные размеры, мм

D

D1

W

W1

H

A*B

РСО-004-А

1.1

76

64

105

85

90

7*12

РСО-006-А

1.1

76

64

105

85

90

7*12

РСО-016-А

3.8

114

95

110

90

120

7*12

РСО-020-А

3.8

114

95

110

90

120

7*12

РСО-025-А

3.8

114

95

110

90

120

7*12

РСТ-002-А

1.8

100

48

79

59

118

7*12

РСТ-004-А

1.8

100

48

79

59

118

7*12

РСТ-006-А

1.8

100

48

79

59

118

7*12

РСТ-008-А

1.8

100

48

79

59

118

7*12

РСТ-010-А

1.8

100

48

79

59

118

7*12

РСТ-016-А

2.5

150

70

92

72

145

7*12

РСТ-020-А

2.5

150

70

92

72

145

7*12

РСТ-025-А

3.5

180

70

92

72

165

7*12

РСТ-035-А

5.0

180

70

100

81

165

7*12

РСТ-040-А

5.0

180

70

100

81

165

7*12

РСТ-050-А

6.5

180

70

140

90

165

7*12

РСТ-060-А

6.5

180

70

140

90

165

7*12

РСТ-080-А

10

210

80

155

90

165

7*12

РСТ-120-А

13

240

80

155

90

210

7*12

РСТ-160-А

15

240

80

155

90

210

7*12

РСТ-200-А

20

240

80

180

120

210

7*12

Комплектность
  1. Прибор
  2. Паспорт
  3. Руководство по эксплуатации
  4. Гарантийный талон
