Радиатор охлаждения для ТТР

Показать все рубрики

Под заказ Проверено

Код товара: 220-122-5

Характеристики

Производитель	ОВЕН
Страна производитель	Россия

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Технические характеристики радиаторов KIPPRIBOR

Модификация	Габаритные размеры (ДхШхВ мм) / Вес	Тепловое сопротивление, RthSA °C/Вт	Количество радиаторов в упаковке
РТР052	100×48×77 мм 310 г/шт.	1,96	1 шт.

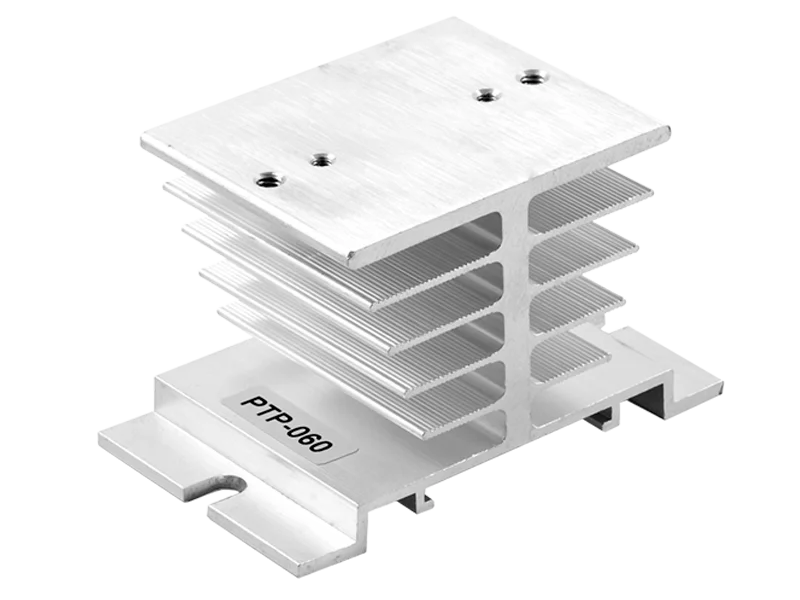

РТР060	80×50×50 мм 135 г/шт.	2,19	2 шт.
РТР061 (снят с производства, замена на PTP061.1)	125×70×50 мм 255 г/шт.	1,49	2 шт.
РТР061.1	144×67×50 мм 245 г/шт.	1,49	1 шт.
РТР062 (снят с производства, замена на PTP062.1)	125×110×50 мм 400 г/шт.	1,35	2 шт.
РТР062.1	144×110×50 мм 405 г/шт.	1,35	2 шт.
РТР063 (снят с производства, замена на PTP063.1)	180×125×50 мм 630 г/шт.	1,07	2 шт.
РТР063.1	180×144×50 мм 660 г/шт.	1,07	2 шт.
РТР034	105×100×80 мм 590 г/шт.	0,65	1 шт.
РТР036	150×100×80 мм 855 г/шт.	0,48	1 шт.
РТР037	260×180×50 мм 1400 г/шт.	0,44	2 шт.
РТР038	150×125×135 мм 2380 г/шт.	0,39	1 шт.
РТР039	200×125×135 мм 3350 г/шт.	0,32	1 шт.
РТР040	300×125×135 мм 5000 г/шт.	0,25	1 шт.

Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

В ячейках таблицы указано:

количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе;
цветом выделены ячейки с рекомендованными моделями радиаторов;
(2) цифрой 2 помечены ячейки, в которых значение тока нагрузки приведено при условии использования дополнительных вентиляторов обдува (размер 120×120 мм с креплением на корпус радиатора). Вентиляторы устанавливаются непосредственно на радиатор охлаждения.

Серия ТТР / Радиатор

РТР052

РТР060

РТР061.1

РТР062.1

РТР063.1

РТР034

РТР036

РТР037

РТР038

РТР039

РТР040

MDxxZD3

1×20 А

HDxxZD3/ZA2

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А(1)

2×120 А

HDxxDD3

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А(1)

2×120 А

HDxxVA/10U/LA

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А(1)

2×80 А

HDHxxZD3/ZA2

1×40 А(1)

1×20 А

1×40 A

1×60 А

1×80 А

2×60 А(1)

2×120 А

BDHxxZD3

1×80 А

1×100 A(1)

1×120 A(1)

1×250 A

3×150 А(2)

3×250 А(2)

3×350 А(2)

SBDHxxZD3

1×80 А

1×100 A(1)

1×120 A(1)

1×150 A

3×150 А(2)

3×150 А

GaDH-xxxZD3

до 600 А

2×225 А(2)

3×250 А(2)

3×350 А(2)

до 800 А

1×100 А(1)

1×120 А(1)

1×450 А(2)

1×750 A(2)

GwDH-xxx.ZD3

до 600 А

2×300 А(2)

3×260 А(2)

3×400 А(2)

до 800 А

1×100 А(1)

1×120 А(1)

1×600 А(2)

1×800 A(2)

HTxxZD3/ZA2

1×30 A(1)

1×40 A(1)

1×80 А

1×120 А(2)

1×120 А

Рекомендуемый тип вентилятора

VENT4010 VENT4020

-

VENT8025 VENT8038

-

VENT12038

(1) - при недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора. (2) - значение тока нагрузки при обязательном использовании рекомендуемого типа вентилятора.
