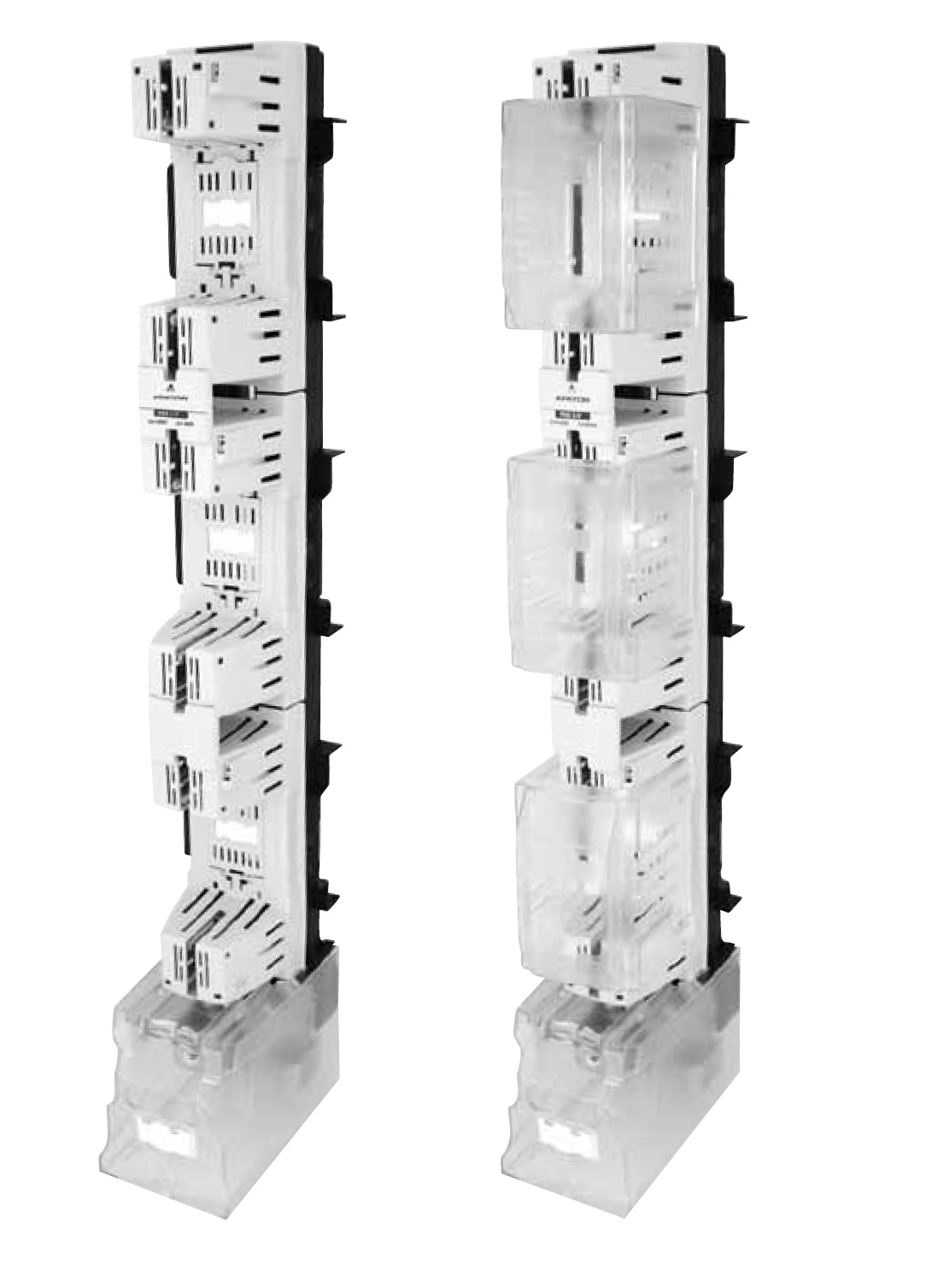

Держатель плавких вставок серии PBS 1 (250 A)

Держатели предохранителей в планочном исполнении PBS, благодаря своим высоким техническим параметрам, относятся к лучшим продуктам данного типа. Держатели PBS одобрены и признаны энергетическими предприятиями, производителями распределительных устройств, а также электромонтажными фирмами на территории всей страны и за ее пределами.

Планочные держатели предохранителей PBS, оборудованные плавкими вставками, служат для защиты электрических цепей от перегрузок и коротких замыканий, а также предназначены для соединения принимающих устройств в цепях трехфазного тока. Они предназначены для установки на сборных шинах в качестве трехфазных вертикальных аппаратов, что позволяет значительно экономить место в распределительном устройстве, по сравнению с классическими держателями предохранителей, устанавливаемыми на панели.

При разработке данных устройств были учтены все технические параметры, предусмотренные стандартами (PN-EN 60269-1, PN-HD 60269-2), а также растущие требования рынка. Были учтены также замечания и рекомендации, поступающие от торговых партнеров.

Держатели предохранителей PBS в планочном исполнении, предназначены для установки плавких предохранителей типа NH (ППН) и защиты от коротких замыканий и перегрузок электрических цепей напряжением до 690 В частотой 50, 60 Гц при токах до 630 А.

Область применения

Распределительные шкафы низкого напряжения трансформаторных подстанций.

Условия эксплуатации

• установка в помещениях, где нет пыли или едких или взрывоопасных газов
• температура окружающей среды от -25 ° С до + 55 ° С - при эксплуатации основания при температуре от + 41 ° С до + 45 ° С, значение тока должно быть уменьшено Ith на 5%, а в диапазоне температур от + 46°C до + 55°C значение тока Ith следует уменьшить на 10%,
• на высоте до 2000 м над уровнем моря,
• относительная влажность воздуха не должна превышать 50% при температуре + 40 ° С,
• на улице - в корпусах с классом защиты> IP34.

Конструкция

Держатели предохранителей PBS - держатели низкого напряжения (до 690В), разработанные с учетом современных требований и использованием высококачественных изоляционных и проводниковых материалов. Конструкция держателя PBS обеспечивает большой ресурс работы, малые габаритные размеры и безопасную работу обслуживающего персонала.

Держатели предохранителей типа PBS состоят из следующих частей:

Трехполюсного планочного основания, которое устанавливается непосредственно на токонесущую шину, оснащенного пружинными контактными губками для плавких предохранителей, соединенных с кабельными зажимами. Используя разные типы зажимов, допускается использование голого кабеля или кабеля с наконечником (аналогичное с ARS); Защитных кожухов для пружинных контактов и плавких предохранителей.

Конструктивная особенность PBS позволяет изготавливать кабельные отводы не только вниз, но и вправо, лево, вверх и внутрь. Вынимать плавкие предохранители разрешается только при выключенной нагрузке. Допускается комплектация плавкими вставками типа ППН.

Основные преимущества PBS перед автоматическим выключателем:

Простая конструкция; Отсутствие возможности "залипания" контактов при коротком замыкании; Малые габариты; Покрытые серебром контакты позволяют применять как алюминиевые, так и медные контакты.

Данное изделие выполнено из материалов, препятствующих горению, что обеспечивает безопасность персонала.
