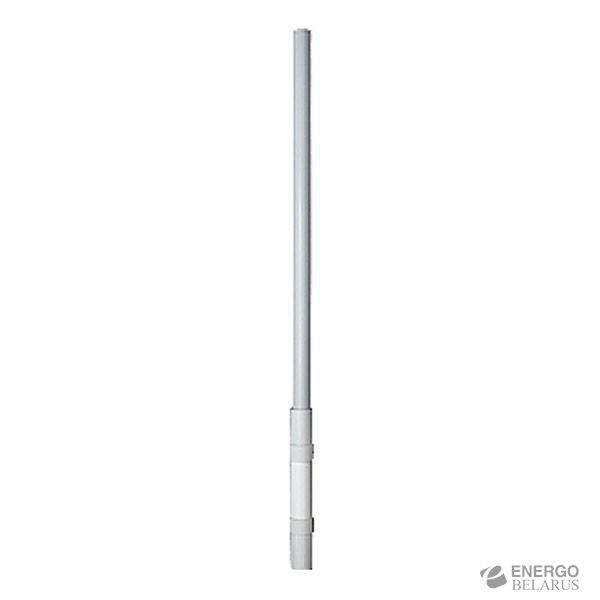

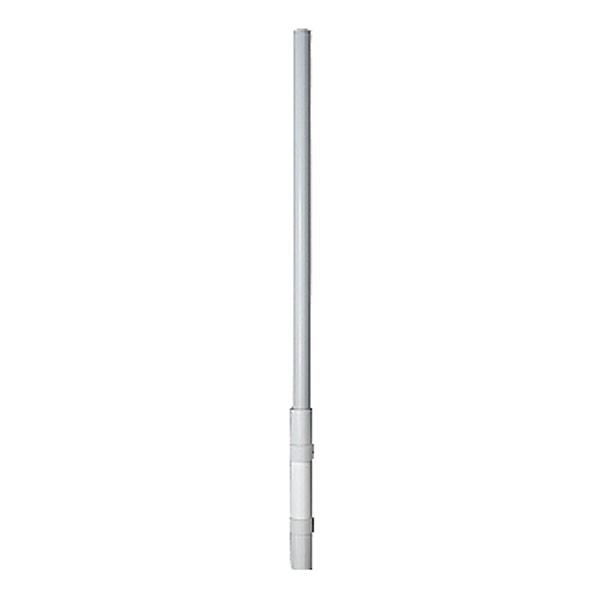

Антенна АК-868

Антенна АК-868

Антенна коллинеарная, f-раб.860...875МГц, коэфф.усиления 7dBi, разъем типа "N", длина 720мм

НАЗНАЧЕНИЕ

Антенна АК-868 предназначена для использования в различных системах связи, радиотелефонии и телекоммуникаций.

ОСОБЕННОСТИ

• Антенна «АК-868» представляет собой коллинеарную решетку из 3-х
• симметричных вибраторов, которая формирует ненаправленное излучение в азимутальной
• плоскости
• Симметрирующее-согласующее устройство (ССУ) обеспечивает симметричное питание
• плеч вибраторов, вследствие чего максимум излучения в вертикальной плоскости
• направлен вдоль горизонта. ССУ работает в режиме короткого замыкания по постоянному
• току, что обеспечивает ослабление сигналов с частотой ниже 1 МГц более чем на 40 дБ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Поляризация вертикальная
• Количество элементов 3
• Диапазон частот, МГц 860 - 875
• Коэффициент усиления, dBi 7
• КСВн, не более 1.5
• Сектор излучения в вертикальной плоскости по уровню -3 dB, град - 25
• Входное сопротивление, W 50
• Тип разъема N
• Длина, мм 720
