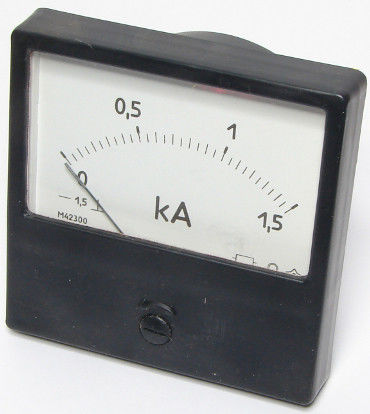

М42300 амперметр постоянного тока 80х80 мм
Характеристики
Микроамперметры, миллиамперметры и амперметры щитовые М42300, предназначены для измерения силы тока в электрических цепях постоянного тока и применяются в различных отраслях промышленности.
По согласованию с потребителем приборы М42300, могут быть изготовлены в специальном исполнении и предназначены для работы в условиях с повышенными механическими характеристиками эксплуатации.
Амперметры М42300 представляют собой щитовые приборы магнитоэлектрической системы, со стрелочным указателем и креплением подвижной части на кернах, с равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 60 мм.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.Конструктивно амперметры М42300 выполнены в малогабаритных пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг.
Технические характеристики:
| М42300 | ||
|---|---|---|
| Диапазон измерений | Способ включения | Условия эксплуатации |
| µA – 100; 150; 200; 300; 500; 1000 | Непосредственно | Температура -50...+60 °С, относительная влажность 95% при температуре +35 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 100 м/с2, частота 80...120 ударов в min. |
| mА – 1; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 3/30; 3/50; 5/50; | ||
| А – 1; 2; 3; 5; 10; 15 | ||
| А – 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750 | С наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035 | |
| kА – 1; 1,5; 2; 4; 6 | ||
| Тип прибора | Размеры в мм | ||||||
|
М42300 |
A |
B |
C |
D |
D1 |
d |
E |
|
80 |
35 |
11 |
73 |
77.5 |
3.4 |
68 |
|
|
Производитель |
Электроприбор |
|
Страна производитель |
Россия |
|
Состояние |
Новое |
|
Тип |
Аналоговый |
|
Тип измеряемого тока |
DC |
|
Единицы измерения |
мкА , мА , А |
