Ìåíåäæåð ãîðåíèÿ ÑÀÔÀÐ-500
Õàðàêòåðèñòèêè
| Ñòåïåíü çàùèòû IP | 40 |
| Íàïðÿæåíèå, Â | 187-242 |
| Èíòåðôåéñ ñâÿçè | RS-485 |
| Âåñ, êã | 1.2 |
| Ñòðàíà ïðîèçâîäèòåëü | Ðîññèÿ |

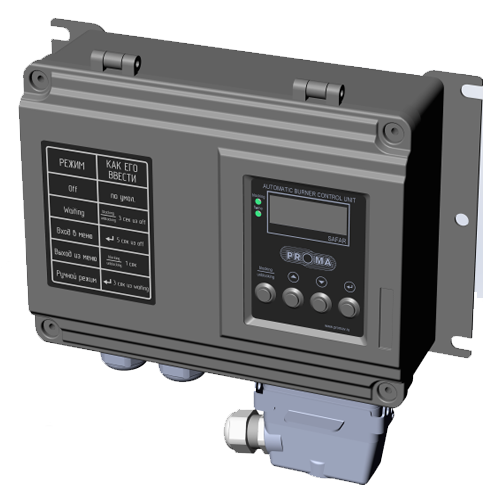

САФАР-500 предназначен для применения на промышленных многогорелочных печах. Обеспечивает полную автоматизацию процесса работы рекуперативных и горелок прямого нагрева. В металлическом корпусе размещены: программный блок горелки, запальный трансформатор, кнопки управления и двухстрочный индикатор текущего состояния и аварийных сигналов.
Особенности:
- универсальные входы и выходы позволяют работать как от оригинальных датчиков так и датчиков НПП ПРОМА;
- Для импульсного и непрерывного режима работы горелок;
- Наличие сертификатов и разрешений для применения на территории стран ТС.
Применяется для замены импортных автоматов горения таких как BCU 460, BCU 465 (KROMSCHRODER).
САФАР 500 выполняет следующие функции:
- обеспечивает автоматический розжиг и останов;
- обеспечивают защиты: по давлению газа, по давлению воздуха и по внешним сигналам блокировки;
- управление газовыми клапанами и воздушном клапаном; выбор задействованных защит, диагностику горелки и ее составных частей,
- конфигурация работы автомата горения осуществляется через меню;
- формирование информации о текущем рабочем и аварийном состоянии горелки и вывод ее на блок индикации;
- контроль пламени с помощью электрода ионизации или ультрафиолетового датчика пламени UVF-010 или UVS-10;
- управление и передачу данных по интерфейсу RS485. Опционально может поставляться с интерфейсом PROFIBUS-DP и PROFINET.
- Для облегчения коммутации с горелкой и ее частями применен промышленный разъем.
Технические характеристики:
| Напряжение питания | 187-242 В / 50Гц |
| Интерфейс | RS-485. Протокол Modbus RTU |
| Часы реального времени | Есть. Позволяет котлоагрегату работать по суточному и/или недельному графику, что экономит до 30% тепловой энергии |
| Потребляемая мощность | Не более 300Ва в режиме розжига. Не более 50Ва в рабочем режиме |
| Максимальная нагрузка на контакты релейных выходов | 2-4 А |
| Длина экранированного кабеля подключения иондатчика | не более 20 м |
| Тип подключаемого датчика температуры | Термометр сопротивления НСХ Pt100 |
| Температура применения | От -20 до +65°С стандартное исполнение. От -40 до +65°С морозоустойчивое исполнение |
