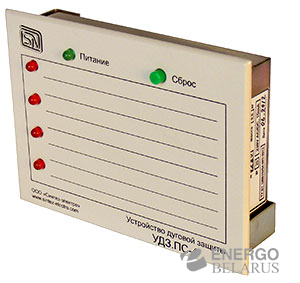

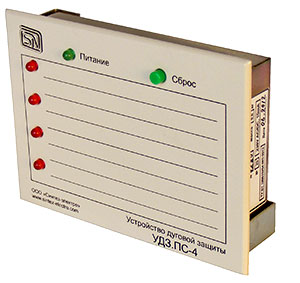

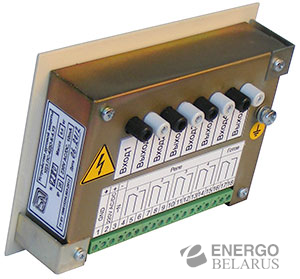

Устройство дуговой защиты УДЗ.ПС-4.У3
Характеристики
| Степень защиты IP | 20 |
| Напряжение, В | 230 |
| Мощность, Вт | 5 |
| Ширина, мм | 40 |
| Высота, мм | 100 |
| Длина, мм | 135 |
| Вес, кг | 0.6 |
Дуговая защита УДЗ.ПС-4.У3 изготавливается по ТУ BY190615254.003-2012.
Для установки прибора в панели вырубить окно размером 124×89 мм.
Устройство дуговой защиты УДЗ.ПС-4.У3 предназначено для регистрации дуговых замыканий в токоведущих цепях электрооборудования, путём непрерывного контроля изменений уровня освещённости датчиков, размещённых в соответствующих отсеках. Датчики освещённости подключаются к устройству посредством одножильного или двухжильного светопроводного кабеля.
Устройство дуговой защиты применяется в схемах релейной защиты совместно с микропроцессорными приборами максимальных токовых защит (Micom, РС и т. д.) на распределительных подстанциях и электростанциях в составе комплекса устройств релейной защиты и автоматики электрических станций и подстанций (АСУ Э).
Устройство имеет четыре входа контроля освещённости и четыре красных светодиодных индикатора их срабатывания, а также четыре исполнительных выходных реле. Каждое реле срабатывает в случае активации соответствующего ему входа. Также предусмотрены режимы одновременного срабатывания нескольких реле при активации любого из соответствующих им входов. Выходные реле имеют переключающие контакты с коммутационной способностью для активной нагрузки 8 А, при напряжении переменного тока 250 В или 0,3 А, при напряжении постоянного тока 230 В.
Регистрация аварии производится при резком увеличении освещённости одного или нескольких датчиков на время более 5 мс, если наброс освещённости превысил порог чувствительности. Медленные изменения освещённости устройство не воспринимает.
Устройство дуговой защиты имеет выходное реле готовности к работе, которое срабатывает при включении устройства и отпускает при обнаружении внутренней неисправности.
Основные преимущества:
- низкая цена;

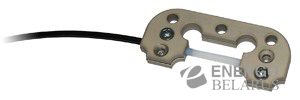

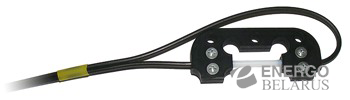

- гибкий пластиковый световод не боится случайных перегибов, часто разрушающих кварцевые световоды;
- возможность самостоятельно укорачивать световод, обрезав его острым ножом, а затем спилив сколы и зашлифовав торец мелким надфилем;
- возможность тестирования светового канала датчиков без отключения высокого напряжения, открытия ячеек и без внешних источников света.
Технические характеристики:
|
Напряжение питания, В |
=230, ~230 |
|
Допустимые отклонения напряжения питания, % |
-20…+10 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Коммутируемый ток релейного выхода при: 220В АС, 50Гц, А 220В DC, А |
8 0,3 |
|
Степень защиты по ГОСТ14254-96 |
IP20 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I |
|
Габаритные размеры HxLxB, мм |
100×135×40 |
|
Пороговое значение приращения освещённости, лк, не менее |
2000 |
|
Время активации оптического входа, мс |
5 |
|
Угол раскрыва диаграммы направленности датчика, град. |
170 |
