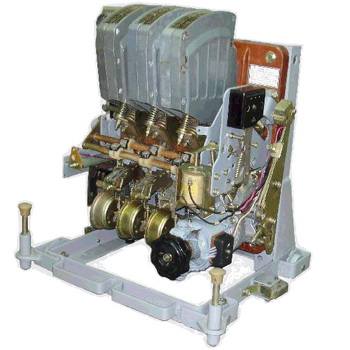

Выключатель автоматический АВМ-4 Н 250-400А

Выключатель автоматический АВМ-4 Н(НВ,СВ) 250-400А - устройство, применяемое для защиты различных электрических приборов и установок (электродвигатели, трансформаторы и т.п.) в электросетях с постоянным и переменным током на промышленности. Вводной автомат АВМ-4СВ (АВМ-4НВ) обеспечивает защиту: • От токов коротких замыканий • От перегрузок • защиту электроустановок Автоматы АВМ-4СВ (АВМ-4НВ) устанавливаются в распределительные устройства и обеспечивают разъединение электросети при помощи электромеханического привода. Благодаря наличию электропривода, возможно дистанционное включение и выключение электросети, но не более 5 раз в сутки. АВМ4СВ (АВМ4НВ) может быть: выдвижной (выкатной) или стационарный. По типу привода: ручной или электрический (электропривод) Технические особенности В соответствии с маркировкой, Контактор АВМ-4СВ (АВМ-4НВ) представляет собой селективный выдвижной выключатель, рассчитанный на номинальную силу тока 400А при постоянном напряжении 440В или переменном напряжении 500В/50Гц. Селективное исполнение выключателя позволяет автоматически отключать электрические цепи с выдержкой от 0,25 до 0,6с при отсечке, что позволяет организовать систему селективного срабатывания при коротком замыкании и сверхтоках при перегрузках. Выдвижное исполнение выключателя АВМ4СВ (АВМ-4НВ) позволяет обеспечить монтаж в специфических условиях, когда необходимо обеспечить подключение выключателя втычными контактами, которые располагаются с задней части устройства. Устройство снабжено электроприводом, состоящим из следующих элементов: • Электродвигатель редуктора, снабженный диском включения • Конечный выключатель, расположенный на корпусе редуктора • Тормоз Контактор АВМ-4СВ (АВМ-4НВ) предназначен для сборки на изолированных панелях с учетом особенностей монтажа выдвижного выключателя. Устройство имеет контактную систему, которая насчитывает по две пары последовательно включаемых и отключаемых контактов. Главные подвижные контакты оборудованы серебряными и никелевыми накладками, неподвижные - накладками из графита и никеля. Предварительные контакты изготавливаются из меди. В целях безопасности предусмотрена дугогасительная камера, выполненная из огнестойкого пластика, накрывающая контактную систему каждой фазы. Выключатель АВМ-4СВ содержит в конструкции механическое устройство, обеспечивающее задержку расцепления. Комплект поставки включает в себя само устройство, съемную рукоятку, применяемую для ручного включения, инструкцию и технический паспорт.
