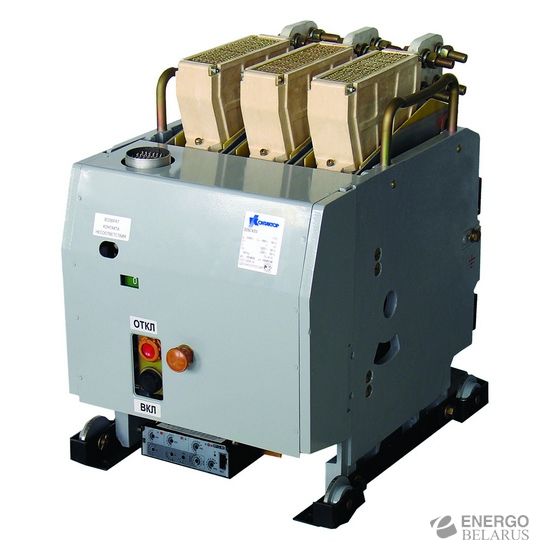

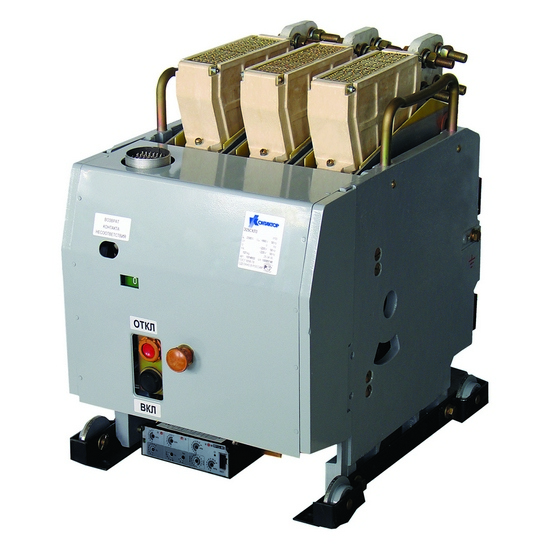

Выключатель автоматический Электрон Э25В 2500А

Показать все рубрики

Под заказ Проверено

Код товара: 174-320-3

Характеристики

Номинальный ток, А	2500
Диапазон рабочих температур, °C	-50...+70

«Автомат» Электрон Э25В 2500А считается одним из наиболее эффективных и мощных электротехнических устройств, предназначенных для общепромышленной эксплуатации. Модификации, сконструированные и рассчитанные для работы в сетях с током, номинальное значение которого не превышает 1 600А, позволяют производить пуск асинхронных двигателей (подразумевается короткозамкнутый ротор).

Условия эксплуатации автоматических выключателей «Электрон»:

максимальный уровень вибрации объектов, на которых установлены выключатели «Электрон», составляет 100 Гц, что удовлетворяет нормам, описанным в ГОСТ 17516.1-90, и равняется девяти баллам по Шкале Медведева-Шпонхойера-Карника;
для переменного тока номинальное напряжение цепи должно соответствовать значению 660 В;
для сетей постоянного тока максимальное напряжение цепи должно соответствовать 440 В (диапазон допустимой частоты 50… 60 Гц);
максимальное число включений автоматов «Электрон» в ручном режиме - 36 раз за двенадцать часов, но не более трех раз за 60 минут;
предусмотрена возможность установки электромагнитного привода (стандартная комплектация не подразумевает наличие предустановленного электромагнитного привода, позволяющего управлять выключателем «Электрон» дистанционно).

Основная область применения выключателей типа «Электрон» – подстанции и установки различной мощности. Выключатели данной серии предусматривают их применение в сетях с номинальным током 6300 А.

Ключевые аспекты автоматических выключателей «Электрон»:

данный тип автоматов на сегодняшний день является наиболее мощным прибором (в рамках категории;
низковольтных АВ, предназначенных для промышленной эксплуатации);
гарантированное число рабочих циклов автоматов «Электрон» – 6300;
коммутационная способность устройств данной серии зависит от множества различных факторов и не превышает 115 кА;
вариативность модификаций, предлагаемых заводом-изготовителем, и широкий ассортимент дополнительного оборудования;
рабочий температурный режим, при котором допускается использование выключателей, находится в пределах от -50 °С до +70 °С;
максимально допустимый уровень влажности в помещениях и местах установки автоматов «Электрон» составляет 98 %;
сейсмоустойчивость - 9 баллов по Шкале Медведева-Шпонхойера-Карника (ГОСТ17516.1-90).

Основные технические характеристики автоматов серии Электрон:

			Э06С	Э06В	Э16В	Э25В	Э25С	Э40В	Э40С
Ном. ток, Iн			250; 400; 630; 800; 1000		630; 1000; 1600	1600; 2500	1000; 1600; 2500; 4000	2500; 4000	4000; 6300
Ном. напряж. , до	Пер. тока		660		660	660		660
	Пост. тока		440
Пред. откл. спос. Ics	~380B		40		45	50	65	70	115
	~660B		20		30	35	55	50	85
	=220B		35		55		60	65
	=440B		25		45		50	55
Уст.ном.тока макс. расцепителя Ip, кратные In	Пер. ток		0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25
	Пост. ток		0,8; 1,0; 1,25
Уставки по току при перегрузке, xIp			1,25
Уставки по току при к.з., xIp	Пер. ток		3; 4; 5; 6; 7; 8; 9; 10		1,25
Уставки по времени при перегрузке, с	Пост. ток		2; 4; 6		3; 4; 5; 6; 7; 8; 9; 10	3; 4; 5; 6; 7			3; 4; 5
Уставки по времени при к.з., с	Пер. ток		4; 8; 12; 16
	Пост. ток		4; 8; 16
Уст. сраб. защиты мгн. дейст. (отсечка) при КЗ, кА			21		33	50	60		56
Износостойкость, циклов ВО	общее		20000		6300	5000		3000
	под нагр.		6300		2500	1600	1000	600	500
Без расц. макс. тока (с расцеп.)			+	+
Исполнение	стационар.			-			+	-	+
	выдвижн.		-	+			-	+	-
Вид привода	ручной		+		-
	эл-магн.		+
Габариты (мм)	ширина		270	417	600		400	900	700
	высота		470	490	750		595	750	595
	глубина		346	540			567		567
Масса (не более, кг)			43,5	67,5	219	225,5	112	374,5	209,5
Независ. расц. (пред. срабат. 0,7 - 1,2 Uн)	50Гц		127; 220; 240; 380; 400; 415; 440; 660
	60Гц		127; 220; 240; 380; 400; 415;440
	Пост. тока		24; 48; 110; 220
Миним. расц. напр., откл. при сниж. напр. 70-35% Uн	127; 220; 2240; 380; 400; 415; 400; 660 (50, 60 Гц)
	110; 220; 440 (пост. тока)
Эл-магн. привод 0,85-1,1 Uн. время откл. 4 с. мощность 1,5кВА	50Гц	127; 220; 230; 240
	60Гц	220; 230
	Пост. тока	110; 220; 440
Свободные контакты	6 (при напряжении до 380 В, 50, 60 Гц)
	6 (при напряжении до 220 В постоянного тока)
	4"з" + 4"р" (максимальное количество)
